کلیدحرارتی 22تا32آمپر-مدل 3RV2031-4EA10

تماس بگیرید
✔️حفاظت دوگانه حرارتی/مغناطیسی
✔️تنظیم دقیق جریان در بازه 22 تا 32 آمپر برای انطباق با FLA موتور
✔️سازگاری کامل با اکسسوری‌های 3RV
✔️تنظیم دقیق جریان در بازه 22 تا 32 آمپر
✔️کاربرد تابلو برق صنعتی، چیلر، سردخانه، پمپ/فن
✔️کشور سازنده: آلمان
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

Siemens 3RV2031-4EA10, زیمنس 3RV20, SIRIUS, Motor Protection Circuit Breaker, MPCB, کلید حفاظت موتور, کلید حرارتی مغناطیسی, 22-32A, 690VAC, 50/60Hz, type 1 coordination, type 2 coordination, overload trip class, magnetic trip, IEC/EN 60947, تابلو برق, چیلر, سردخانه, کمپرسور, پمپ, فن, HVAC, refrigeration panel, گاز مبرد R22, R134a, R407C, فیلتر درایر, لرزه‌گیر, جداکننده روغن, کنترلر سیستم‌های برودتی, سوئیچ فشار, شیر انبساط, Siemens 3RV2021-4CA10, درایو فرکانس (VFD), سافت استارتر, DOL starter, motor FLA, derating, selectivity, short-circuit Icu/Ics

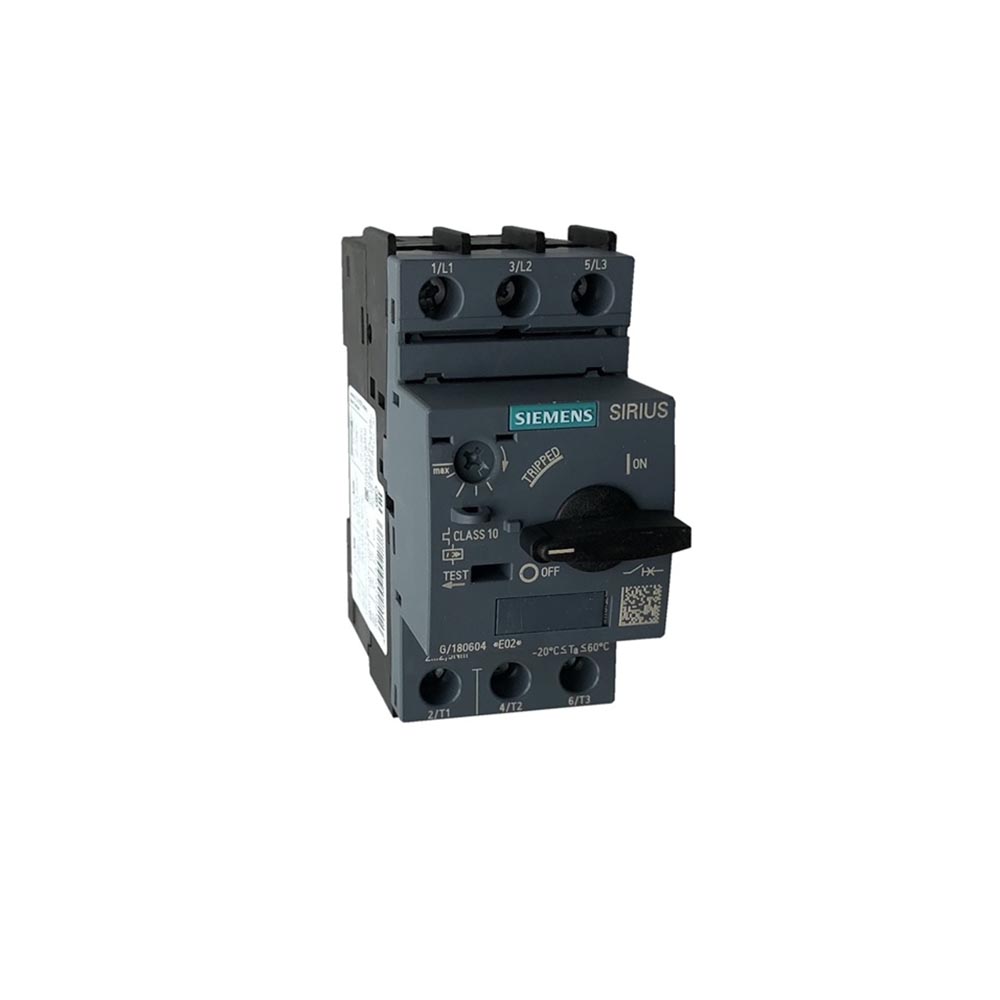

Siemens 3RV2031-4EA10 — کلید حفاظت موتور 22–32A

Thermal + Magnetic • تا 690VAC • 50/60Hz • ساخت آلمان

کلید حفاظت موتور 3RV2031-4EA10 از سری SIRIUS 3RV20 برای ایمن‌سازی موتورهای سه‌فاز در برابر اضافه‌بار و اتصال‌کوتاه طراحی شده است. دامنه تنظیم 22–32 آمپر، کار تا 690VAC و سازگاری با لوازم جانبی تابلوئی، آن را برای پمپ‌ها، فن‌ها، نوارنقاله‌ها و حتی پانل‌های برودتی با کمپرسور ایده‌آل می‌کند. ذکر واژه‌ی گاز مبرد (مثل R22/R134a/R407C) صرفاً جهت لینک‌دهی داخلی است و انتخاب MPCB بر پایه‌ی جریان نامی موتور انجام می‌شود، نه نوع مبرد.

۵ مزیت کلیدی

  • حفاظت دوگانه حرارتی/مغناطیسی با تریپ دقیق و سریع
  • تنظیم دقیق جریان در بازه 22 تا 32 آمپر برای انطباق با FLA موتور
  • قابلیت کار تا 690VAC با استاندارد IEC/EN 60947
  • سازگاری کامل با اکسسوری‌های 3RV: کنتاکت کمکی، دسته گردان، کیت قفل، …
  • ساخت آلمان؛ دوام مکانیکی و الکتریکی بالا

۱۰ ویژگی فنی (با اعداد)

ویژگی مقدار
مدل 3RV2031-4EA10
رنج جریان تنظیمی 22–32 A
ولتاژ کاری نامی تا 690 VAC
فرکانس 50/60 Hz
نوع حفاظت Thermal Overload + Magnetic Short-circuit
استاندارد IEC/EN 60947 (SIRIUS 3RV20)
نصب ریل DIN / تابلوئی
سازگاری کنتاکتورهای سری 3RT، کنتاکت کمکی، دسته گردان
کاربرد نمونه پمپ، فن، کمپرسور چیلر/سردخانه
کشور سازنده آلمان (Made in Germany)

توضیح مهندسی دقیق (انتخاب، تنظیم و هماهنگی)

انتخاب MPCB باید بر مبنای FLA موتور انجام شود. مقدار تنظیم جریان معمولاً بین 1.00 تا 1.05 × FLA قرار می‌گیرد تا از تریپ کاذب هنگام راه‌اندازی جلوگیری شود. اگر راه‌اندازی سنگین است (DOL با گشتاور بالا)، بررسی Inrush/Locked Rotor و هماهنگی با کنتاکتور الزامی است.

در سامانه‌های برودتی، کلید در ورودی موتور کمپرسور قرار می‌گیرد؛ اما انتخاب کلید هیچ وابستگی به نوع گاز مبرد (مثلاً R22) ندارد. برای افزایش دوام سیستم، توصیه به استفاده از فیلتر درایر، لرزه‌گیر و جداکننده روغن در مدار مبرد می‌شود.

برای کنترل دما/فشار در تابلو برودتی از کنترلر سیستم‌های برودتی و سوئیچ فشار بهره ببرید؛ همچنین انتخاب صحیح شیر انبساط و اواپراتور/کندانسور حیاتی است.

جدول مشخصات فنی Siemens 3RV2031-4EA10

پارامتر مقدار
کد فنی 3RV2031-4EA10
رنج جریان تنظیمی 22…32 A
ولتاژ نامی تا 690 VAC
فرکانس 50/60 Hz
نوع حفاظت بی‌متال حرارتی + مغناطیسی لحظه‌ای
کلاس استاندارد IEC/EN 60947 (SIRIUS 3RV20)
روش نصب ریل DIN
سازگاری جانبی کنتاکت کمکی، دسته گردان، کیت قفل، ترمینال کمکی
کاربرد تابلو برق صنعتی، چیلر، سردخانه، پمپ/فن
کشور سازنده آلمان

جدول مقایسه‌ای سری 3RV20 (پرکاربرد)

مدل رنج جریان (A) ولتاژ (VAC) استاندارد کاربرد نمونه
3RV2021-4CA10 16–22 تا 690 IEC/EN 60947 فن/پمپ کوچک، کمپرسور سبک
3RV2031-4EA10 22–32 تا 690 IEC/EN 60947 پمپ/فن متوسط، کمپرسور چیلر

لینک‌های مفید

سوالات متداول

✔️ تفاوت MPCB با فیوز چیست؟
MPCB علاوه بر قطع اتصال‌کوتاه، حفاظت حرارتی دقیق و قابلیت قطع/وصل دستی و ریست دارد؛ فیوز پس از عملکرد تعویض می‌شود.
✔️ تنظیم جریان چگونه انجام می‌شود؟
با پیچ تنظیم روی بدنه، مقدار روی FLA موتور (یا 1.05×FLA) ست می‌شود. برای راه‌اندازی‌های سنگین، هماهنگی با کنتاکتور بررسی شود.
✔️ آیا نوع گاز مبرد (مثلاً R22) روی انتخاب MPCB اثر دارد؟
خیر؛ انتخاب MPCB بر اساس جریان نامی موتور، ولتاژ و شرایط راه‌اندازی است. با این حال می‌توانید درباره گاز مبرد بیشتر بخوانید.
✔️ هماهنگی Type 2 چه مزیتی دارد؟
در Type 2 پس از وقوع اتصال‌کوتاه، کنتاکتور سالم باقی می‌ماند و معمولاً نیاز به تعمیر ندارد؛ برای خطوط حیاتی توصیه می‌شود.
