کلید حرارتی 16 تا 22آمپر- مدل 3RV2021-4CA10
- برند: زیمنس
- کدکالا:
✔️دامنه جریان 16 تا 22 آمپر
✔️ولتاژ کاری تا 690VAC
✔️فرکانس 50/60Hz
✔️حفاظت ترکیبی حرارتی و مغناطیسی
✔️تنظیم جریان دقیق بین 16 تا 22A
✔️کارکرد مطمئن تا 690VAC
✔️سازگار با اکسسوری‌های زیمنس
✔️کشور سازنده: آلمان
✔️ولتاژ کاری تا 690VAC
✔️فرکانس 50/60Hz
✔️حفاظت ترکیبی حرارتی و مغناطیسی
✔️تنظیم جریان دقیق بین 16 تا 22A
✔️کارکرد مطمئن تا 690VAC
✔️سازگار با اکسسوری‌های زیمنس
✔️کشور سازنده: آلمان
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت

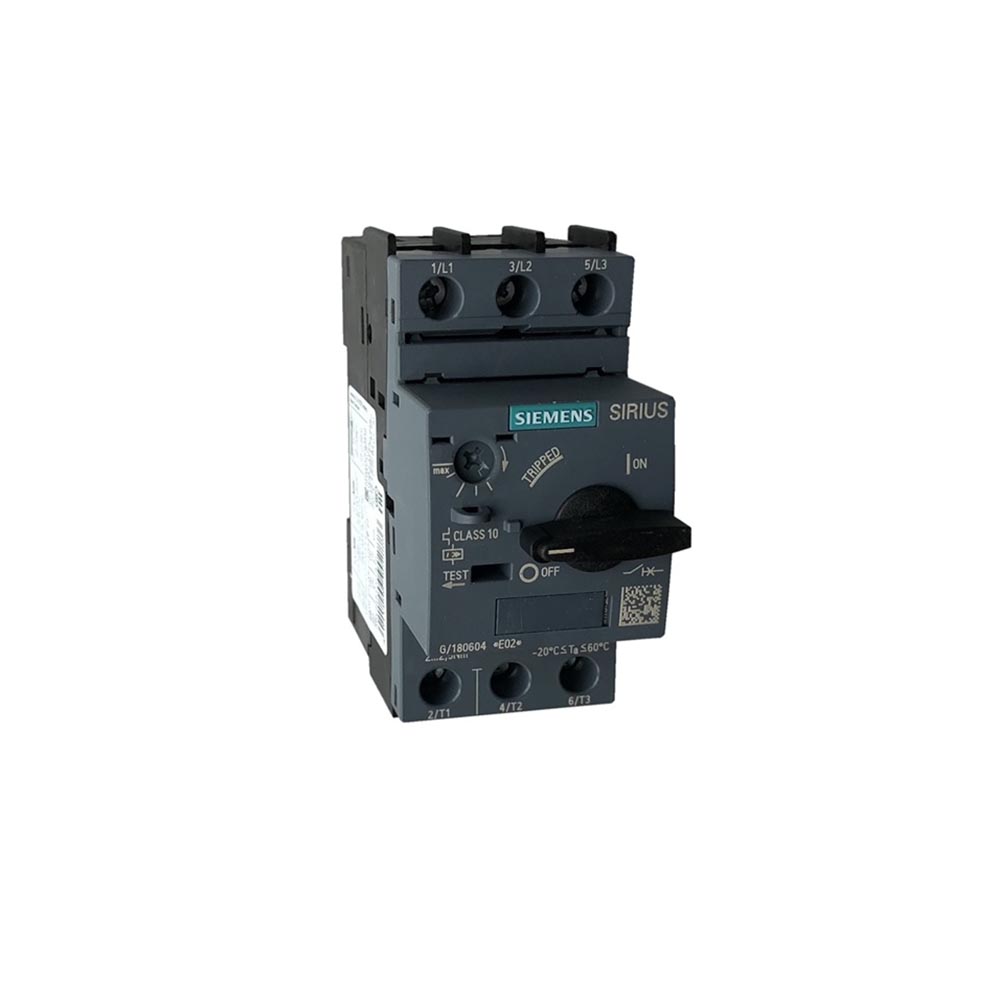

Siemens 3RV2021-4CA10 — کلید حفاظت موتور 16–22A
Thermal + Magnetic Protection • تا 690VAC • 50/60Hz • ساخت آلمان
کلید حفاظت موتور زیمنس مدل 3RV2021-4CA10 از خانواده کلیدهای 3RV20 طراحی شده تا موتورها را در برابر اضافهبار حرارتی و اتصالکوتاه مغناطیسی ایمن نگه دارد. این کلید با دامنه جریان 16 تا 22 آمپر، گزینه‌ای ایده‌آل برای استفاده در چیلر، سردخانه و تابلوهای برق صنعتی است.
۵ مزیت کلیدی
- ✔️ حفاظت ترکیبی حرارتی و مغناطیسی
- ✔️ تنظیم جریان دقیق بین 16 تا 22A
- ✔️ کارکرد مطمئن تا 690VAC
- ✔️ سازگار با اکسسوری‌های زیمنس
- ✔️ ساخت آلمان با طول عمر بالا
۱۰ ویژگی فنی
| ویژگی | مقدار |
|---|---|
| مدل | 3RV2021-4CA10 |
| رنج جریان | 16–22A |
| ولتاژ کاری | تا 690VAC |
| فرکانس | 50/60Hz |
| نوع حفاظت | Thermal + Magnetic |
| توان پشتیبانی موتور | تا 11kW |
| نوع نصب | ریل DIN |
| کاربردها | پمپ، فن، کمپرسور |
| ابعاد | 45mm عرض |
| کشور سازنده | آلمان |
شناخت فنی و اصول عملکرد کلید حفاظت موتور 3RV2021-4CA10
کلید حفاظت موتور (MPCB) ترکیبی از دو مکانیزم حفاظتی است: حرارتی برای اضافه‌بارهای طولانی‌مدت و مغناطیسی برای اتصال‌کوتاه‌های سریع. عنصر حرارتی (بی‌متال) با افزایش جریان از مقدار تنظیم‌شده (مثلاً 16–22A) در بازه زمانی متناسب با شدت اضافهبار، فرمان قطع می‌دهد؛ عنصر مغناطیسی با جهش شدید جریان (In ≫) به‌صورت لحظه‌ای عمل کرده و از سیم‌پیچ موتور، کابل و شینه‌ها محافظت می‌کند.
- حفاظت حرارتی (Overload): مطابق منحنی زمان-جریان، هر چه اضافهبار بیشتر، زمان قطع کوتاه‌تر. برای استارت‌های سنگین، کلاس‌های راهاندازی موتور (مثلاً طول زمان راهاندازی) را بسنجید تا به تریپ کاذب نرسید.
- حفاظت مغناطیسی (Short-Circuit): قطع تقریباً لحظه‌ای در جریان‌های بسیار بالا. تنظیم‌پذیری بخش مغناطیسی در برخی خانواده‌ها ثابت است؛ در انتخاب ظرفیت قطع، حتماً نیاز تابلو/خط را با هماهنگی upstream بررسی کنید.
- دکمه Test/Reset: تست صحت مکانیزم قطع و ریست بعد از رفع خطا. توصیه: پس از هر تریپ، ریشه‌یابی کرده و سپس ریست کنید؛ ریست بدون رفع علت، خرابی موتور را تسریع می‌کند.
راهنمای انتخاب و سایزینگ (Sizing)
انتخاب درست MPCB بر پایه جریان نامی موتور (FLA)، شرایط محیطی و شیوه راهاندازی انجام میشود:
- خواندن پلاک موتور: ولتاژ، توان (kW/HP)، جریان نامی، ضریب سرویس (Service Factor) و کلاس عایقی/دما.
- انتخاب رنج جریان MPCB: جریان نامی موتور باید در بازه تنظیم MPCB (برای این مدل: 16–22A) قرار گیرد. قاعده:
I_set ≈ I_FLA × SF(اگر SF=1.15؛ به‌ویژه در بارهای سنگین). - دمای محیط و دیریتینگ: بسیاری از MPCBها در مرجع 40°C تست میشوند. در تابلوهای گرم یا فضای بسته، جریان تنظیمی را با کمی حاشیه انتخاب کنید تا تریپ حرارتی کاذب رخ ندهد.
- روش راهاندازی: DOL، ستاره/مثلث، سافتاستارتر یا درایو. جریان‌های گذرای راهاندازی و مدت‌زمان آن روی انتخاب MPCB و هماهنگی با کنتاکتور اثرگذار است.
- افت ولتاژ و طول کابل: در کابل‌کشی‌های طولانی، افت ولتاژ می‌تواند جریان راهاندازی را تغییر دهد. سطح مقطع کابل و مدیریت لرزش/اتصالات مکانیکی تابلو را دقیق بررسی کنید.
مثال تنظیم:
فرض کنید موتور 11kW در 400V سه‌فاز با FLA≈20A دارید. برای MPCB مدل 3RV2021-4CA10:
- رنج دستگاه: 16–22A → مناسب است.
- اگر Service Factor=1.05 و محیط کمی گرم:
I_set ≈ 20 × 1.05 ≈ 21A→ تنظیم روی 21A. - اگر راهاندازی طولانی است (فن سنگین/اسکرو): حتماً زمان راهاندازی و امکان استفاده از سافتاستارتر را بررسی کنید تا MPCB روی اضافهبار راهاندازی بی‌مورد تریپ نکند.
هماهنگی (Coordination) و استانداردهای مرتبط
- IEC 60947 خانواده استاندارد تجهیزات قطع و وصل صنعتی است. هماهنگی نوع 1/2 بین MPCB و کنتاکتور (مثلاً سری SIRIUS 3RT) را طبق کاتالوگ سازنده بررسی کنید تا در اتصالکوتاه، یا آسیب مجاز باشد (Type 1)، یا بدون آسیب و با قابلیت بازگشت‌به‌کار (Type 2).
- انتخاب فیوز/کلید بالادستی (Upstream): برای حفاظت Selective، از MCCB/فیوز مناسب استفاده کنید تا در خطای موتور، فقط مسیر همان موتور قطع شود و تابلو کامل خاموش نشود.
- کنتاکت کمکی و شنت/Undervoltage: با افزودن کنتاکت کمکی، امکان اعلام تریپ به کنترلر فراهم میشود. شنت‌تریپ/Undervoltage برای قطع اضطراری یا قطع در افت ولتاژ به‌کار می‌رود.
یکپارچه‌سازی در تابلو و مدار قدرت/فرمان
- چیدمان متداول: منبع/سوییچ اصلی → فیوز/MCCB بالادستی → MPCB (3RV2021-4CA10) → کنتاکتور → موتور.
- اتصال به کنترلر: این کلید با خروجی‌های کمکی می‌تواند وضعیت Run/Trip را به PLC/کنترلر برودتی اعلام کند. برای حفاظت‌های فرایندی (فشار بالا/پایین) از سوئیچ فشار استفاده کنید.
- کاربرد در HVAC/R: در تابلو چیلر/سردخانه، برای فن کندانسور، پمپ آب، یا کمپرسورهای توان متوسط کاربرد دارد. توجه: جنس گاز مبرد (R22، R134a، R407C و …) روی انتخاب MPCB اثری ندارد؛ مبنا، جریان موتور است.
نکات نصب و سیم‌کشی حرفه‌ای
- رعایت گشتاور سفتکاری ترمینالها برای جلوگیری از داغی نقطه اتصال؛ پس از چند ساعت کار اولیه، بازبازرسی پیچ‌ها توصیه میشود.
- استفاده از سرسیم/واشر مناسب، سطح مقطع صحیح کابل و مسیردهی استاندارد (جداسازی فرمان از قدرت).
- رعایت فاصله تهویه بین تجهیزات و انتخاب سینی/داکت مناسب برای دفع گرما.
- در تابلوهای دینامیک/لرزان، به کنترل لرزش و مهار مکانیکی قطعات دقت کنید.
- برای موتورها/پمپ‌های متصل به مدارهای برودتی: فیدبک‌های ترموستات دیجیتال، ترموستات مکانیکی و سوئیچ فشار را به‌درستی در مدار فرمان لحاظ کنید.
نگهداشت (Maintenance) و عیب‌یابی (Troubleshooting)
مقایسه با گزینه‌های جایگزین
- MPCB vs. فیوز: MPCB قابل ریست است، اعلام وضعیت دارد، و هماهنگ با کنتاکتور انتخاب میشود؛ فیوز ارزان‌تر اما یکبار مصرف است.
- MPCB vs. MCB معمولی: MCB برای مصارف عمومی است؛ MPCB مخصوص موتور با منحنی‌های مناسب راهاندازی و حفاظت بی‌متال.
- MPCB + کنتاکتور: شکل رایج «استارتر مستقیم» (DOL). برای کاهش ضربه راهاندازی، سافتاستارتر/درایو توصیه میشود.
نکات ایمنی و انطباق
- قطع کامل تغذیه پیش از هرگونه کار روی تابلو (LOTO).
- رعایت الزامات سیم‌کشی، ارتینگ و حفاظت در برابر شوک الکتریکی.
- استفاده از تجهیزات اندازه‌گیری تاییدشده و PPE مناسب.
