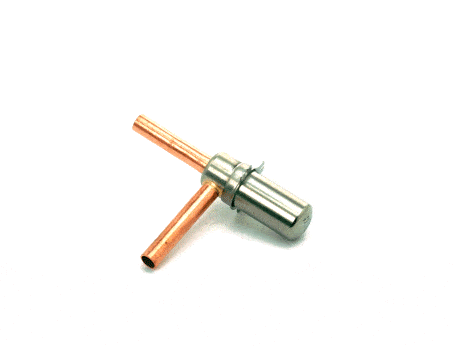

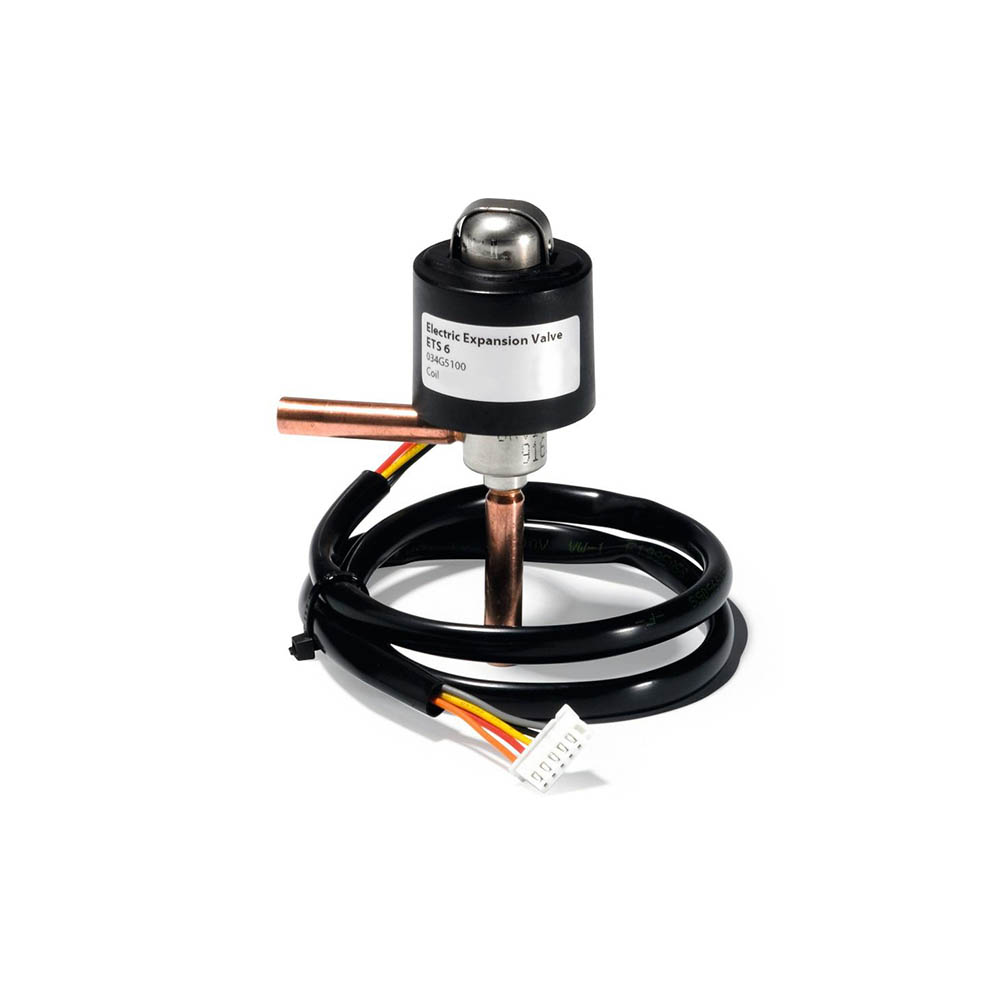

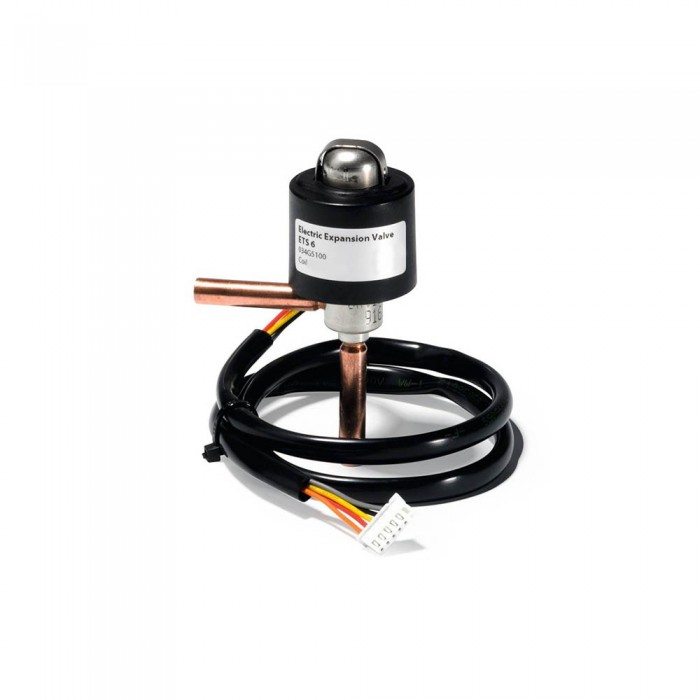

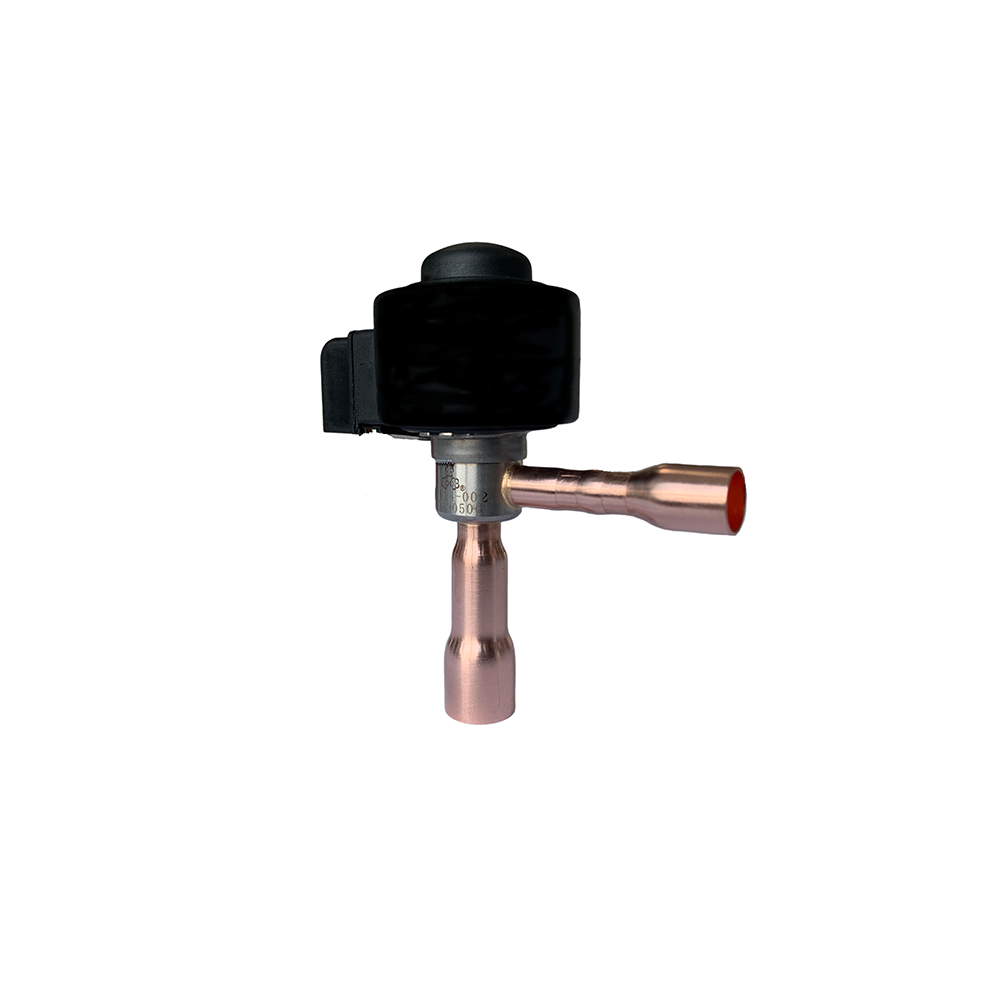

شیر انبساط الکترونیکی DPF 6.5 — Electronic Expansion Valve
شیر انبساط الکترونیکی DPF 6.5 — Electronic Expansion Valve

شیر انبساط الکترونیکی DPF 6.5 — Electronic Expansion Valve

تماس بگیرید
✔️قطر نشیمن: 6.5 میلیمتر
✔️سازگار با گاز R22
✔️همراه با بوبین
✔️دمای کاری: -40 الی +85 °C
✔️کنترل پیوسته و سریع سوپرهیت
✔️IP67 مناسب محیط‌های مرطوب/سرد
✔️500 استپ مؤثر برای دقت موقعیت بالا
✔️عملکرد دوطرفه برای چرخه‌های سرمایش/گرمایش
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

DPF 6.5, Electronic Expansion Valve, EEV, شیر انبساط الکترونیکی, stepper 4-phase, 500 steps, IP67, -40..+85°C, R22, R134a, R404A, R407C, R410A, R32, R452A, R513A, R1234yf, R1234ze, R454B, R455A, DX evaporator, superheat control, cold room, chiller, heat pump, oil separator, vibration absorber, filter drier, sight glass, controller, pressure switch, shell & tube evaporator, capacity selection, bidirectional valve, reversible cycle

شیر انبساط الکترونیکی DPF 6.5 — Electronic Expansion Valve

Seat Ø 6.5mm • Stepper 4-Phase / 500 Steps • IP67 • -40…+85°C • سازگار با R22 و مبردهای HFC/HFO

مدل DPF 6.5 یک شیر انبساط الکترونیکی (EEV) دقیق برای کنترل سوپرهیت در اواپراتورهای DX است. اوریفیس 6.5 میلی‌متر به‌همراه موتور پله‌ای 4 فاز / 500 استپ دقت موقعیت‌دهی را تضمین کرده و کلاس حفاظتی IP67 مقاومت محیطی مناسب برای سردخانه‌ها فراهم می‌کند. این شیر برای چیلر، یخچال/فریزر فروشگاهی و هیت‌پمپ‌های قابل معکوس‌سازی چرخه مناسب است. انتخاب آن باید با درنظرگرفتن نوع گاز مبرد، دمای تبخیر/میعان و دبی هدف انجام شود.

۵ مزیت کلیدی

  • کنترل پیوسته و سریع سوپرهیت برای بهره‌وری بالاتر اواپراتور
  • 500 استپ مؤثر برای دقت موقعیت بالا و پایداری ظرفیت
  • IP67 مناسب محیط‌های مرطوب/سرد
  • سازگار با R22 و طیف وسیعی از HFC/HFO
  • عملکرد دوطرفه برای چرخه‌های سرمایش/گرمایش

۱۰ ویژگی فنی (با اعداد)

ویژگی مقدار
قطر نشیمن (Seat) 6.5 mm
نوع موتور / تعداد استپ Stepper 4-Phase / 500 Steps
جریان هر فاز کویل @20°C ~375 mA
مقاومت کویل 32 ± 3.2 Ω
درجه حفاظت IP67
دمای کاری -40 … +85 °C
عملکرد دوطرفه (Cooling/Heating)، کنترل سوپرهیت
مبردهای قابل استفاده R22، R134a، R404A، R407C، R410A، R32، R452A، R513A، R1234yf/ze، R454B، R455A
کاربردها DX اواپراتور، چیلر، سردخانه، هیت‌پمپ
الزامات نصب فیلتر درایر Filter Drier، پوسته فیلتر، اواپراتور مناسب

توضیح مهندسی دقیق و نکات طراحی

EEV با مکانیزم استپ‌موتوری امکان تنظیم پیوسته دبی مبرد را فراهم می‌کند تا سوپرهیت خروجی اواپراتور در محدوده هدف (مثلاً 4…8K) باثبات بماند. این کار موجب رساندن اواپراتور به نقطه بیشینه انتقال حرارت می‌شود و از برگشت مایع به کمپرسور جلوگیری می‌کند.

برای عملکرد پایدار، حسگر دما (مانند PT1000 یا NTC) روی لاین ساکشن نزدیک خروجی اواپراتور نصب و فشار ساکشن با سوئیچ/ترانسمیتر فشار اندازه‌گیری می‌شود تا از طریق جداول مبرد، دمای اشباع محاسبه و Superheat = T_suction - T_sat در حلقه کنترل تنظیم گردد.

از آنجا که اوریفیس 6.5 mm ظرفیت قابل توجهی ایجاد می‌کند، تمیزی خط مایع اهمیت دارد؛ به‌کارگیری فیلتر درایر و پوسته فیلتر برای جلوگیری از لاک‌اپ/نشت ضروری است. پایش وضعیت رطوبت/حباب با سایت‌گلاس توصیه می‌شود.

برای پکیج‌های صنعتی: استفاده از جداکننده روغن در خط دشارژ، لرزه‌گیر جهت کاهش تنش مکانیکی، و شیرهای ایزوله مانند گلوب ولو برای سرویس توصیه می‌شود. در سامانه‌های با اواپراتور شل‌اندتیوب یا اواپراتور سردخانه باید نرخ تبخیر، افت فشار و ΔT طراحی به‌درستی انتخاب شوند.

جدول مقایسه‌ای خانواده DPF (نمونه سایزها)

مدل Seat (mm) Stepper/Steps IP Operating Temp (°C) کاربرد نمونه
DPF 4.0 4.0 4-Phase / 500 IP67 -40…+85 یونیت‌های متوسط، ویترین
DPF 5.0 5.0 4-Phase / 500 IP67 -40…+85 سردخانه/چیلر کوچک
DPF 6.5 6.5 4-Phase / 500 IP67 -40…+85 چیلر/سردخانه صنعتی
DPF 9.0 9.0 4-Phase / 500 IP67 -40…+85 ظرفیت بالا/مولتی‌مدار

لینک‌های مفید

سوالات متداول شیر انبساط الکترونیکی DPF 6.5

✔️ تفاوت EEV با شیر ترموستاتیکی چیست؟
EEV بر اساس فرمان الکترونیکی و با دقت بالاتر دبی را تنظیم می‌کند؛ پاسخ سریع‌تر و سوپرهیت پایدارتر نسبت به TXV دارد.
✔️ آیا با R22 سازگار است؟
بله؛ علاوه بر R22 با بسیاری از HFC/HFOها قابل استفاده است. ظرفیت نهایی تابع شرایط کاری است.
✔️ سنسورها و ورودی‌های کنترلی؟
دمای ساکشن (PT1000/NTC)، فشار ساکشن/کندانسینگ و الگوریتم سوپرهیت در کنترلر EEV.
✔️ الزامات فیلتراسیون خط مایع؟
استفاده از فیلتر درایر و پوسته فیلتر برای جلوگیری از ذرات/رطوبت ضروری است.
✔️ آیا دوطرفه است؟
بله؛ برای سیکل معکوس شونده (Heating/Cooling) قابل استفاده است.
✔️ راهنمای انتخاب ظرفیت؟
بر مبنای مبرد، دمای تبخیر/میعان، دبی جرمی و ΔT؛ از نرم‌افزار انتخاب کارخانه استفاده کنید.
✔️ نکات سیم‌بندی استپر 4 فاز؟
ترتیب فازها طبق دیتاشیت درایور رعایت شود؛ جریان هر فاز ~375mA و مقاومت 32±3.2Ω است.
