DPF 3.2 — Type L چه کاری انجام میدهد؟

دبی مبرد را پیوسته تنظیم میکند تا سوپرهیت خروجی اواپراتور DX پایدار بماند؛ مناسب چیلر، سردخانه و هیتپمپ.

آیا با R22 کار میکند؟

بله؛ DPF 3.2 با R22 سازگار است. توصیه میشود ظرفیت دقیق با نرمافزار انتخاب سنهوا محاسبه شود.

پارامترهای الکتریکی چیست؟

12VDC(±10%)، استپر 4فاز/8استپ، 500 استپ کامل، زمان کورس کامل ≈6s برای سایزهای تا 3.2mm.

ظرفیت نمونه روی مبردهای رایج؟

@5/38/5K/5K: R134a≈25.7kW، R410A≈39.4kW، R32≈56.8kW.

ابعاد و اتصالات لوله؟

85×43×53mm؛ Ød=7.94mm / ØN=17.35mm؛ وزن ≈0.05kg.

آیا دوطرفه است؟

بله؛ برای سیکلهای سرمایش/گرمایش مناسب است.

سازگاری کنترلی؟

سازگار با کنترلرهای SEC سنهوا و درایورهای استپر 4فاز.

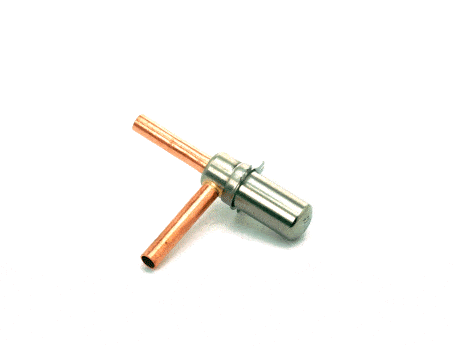

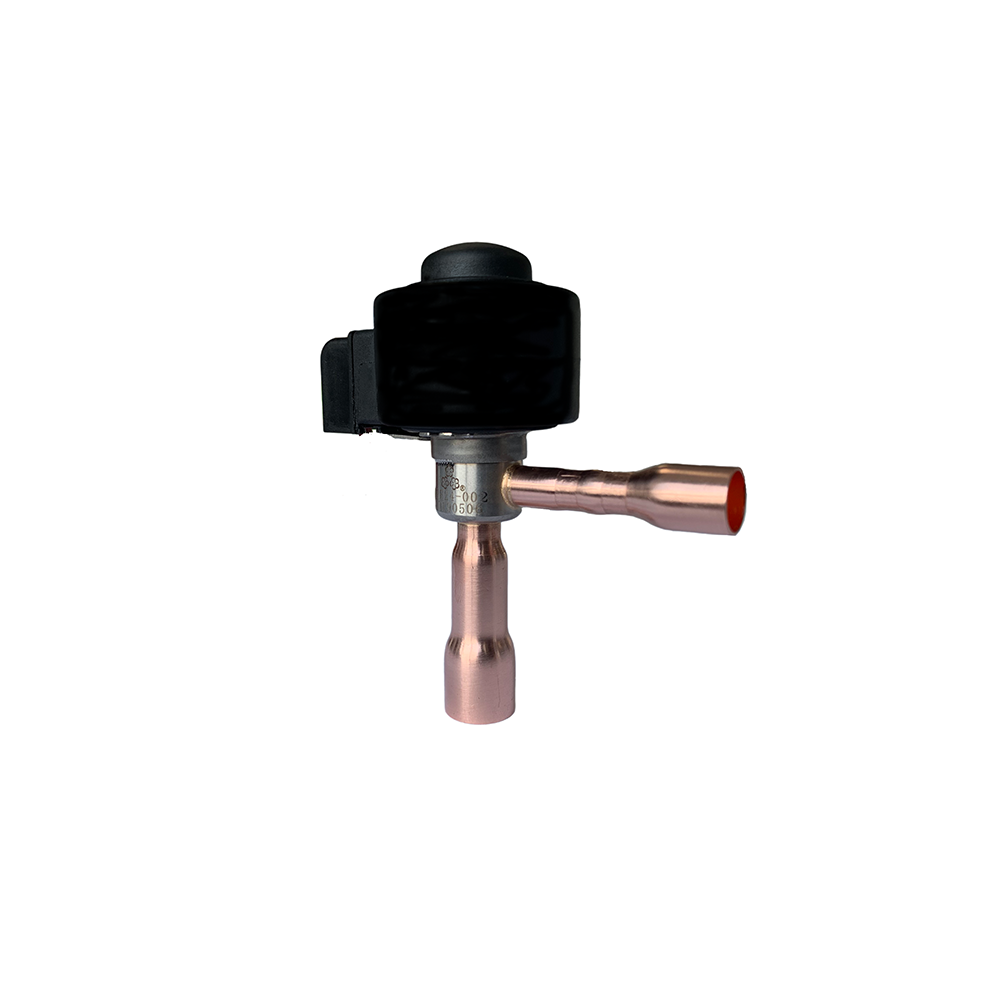

شیر انبساط الکترونیکی DPF 3.2 — Electronic Expansion Valve

شیر انبساط الکترونیکی DPF 3.2 — Electronic Expansion Valve

Name: خرید شیر انبساط الکترونیکی Sanhua DPF 3.2 — Type L | قیمت و مشخصات
Brand: سانهوآ
SKU: 6940721
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: سانهوآ
کدکالا:

تماس بگیرید

✔️Type L
✔️همراه با بوبین
✔️سازگاری با R22 و طیف HFC/HFO
✔️کنترل پیوسته و سریع سوپرهیت
✔️مناسب محیط‌های صنعتی/مرطوب
✔️طراحی مسیر جریان بهینه برای کاهش صدا
✔️سازگار با کنترلرهای SEC سنهوا
✔️کشور سازنده: چین

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

شیر انبساط الکترونیکی Sanhua DPF 3.2 — Type L

Seat Ø 3.2mm • Kv=0.43 m³/h • 12VDC • Stepper 4-Phase / 500 Steps • IP67 • Class E • سازگار با R22 و HFC/HFO

DPF 3.2 — Type L یک شیر انبساط الکترونیکی (EEV) با دقت مدولاسیون بالا برای کنترل سوپرهیت در مدارهای DX است. Kv=0.43 و اوریفیس 3.2mm ظرفیت قابل توجهی فراهم می‌کند و در هر دو مود سرمایش/گرمایش به‌صورت دوطرفه عمل می‌نماید. انتخاب سایز باید بر اساس نوع گاز مبرد، دمای تبخیر/میعان و دبی جرمی هدف انجام شود. برای اواپراتورهای شل‌اندتیوب یا سردخانه، افت فشار و ΔT طراحی را دقیق لحاظ کنید.

? استعلام قیمت واتساپ ☎️ تماس با ما

۵ مزیت کلیدی

کنترل پیوسته و سریع سوپرهیت برای افزایش COP و جلوگیری از برگشت مایع به کمپرسور.
500 استپ برای دقت موقعیت بالا و کاهش هانتینگ ولو.
IP67 و Class E؛ مناسب محیط‌های صنعتی/مرطوب.
طراحی مسیر جریان بهینه برای کاهش صدا و ابعاد جمع‌وجور.
سازگاری با R22 و طیف HFC/HFO؛ سایزینگ نرم‌افزاری توصیه می‌شود.

۱۰ ویژگی فنی (با اعداد)

ویژگی	مقدار
مدل / نوع	DPF(TS1)3.2C-30 — Type L (Part No. 10130389502)
Seat Ø / Kv	3.2 mm / 0.43 m³/h
ولتاژ نامی	12 V DC (±10%)
استپر / استپ	Stepper 4-Phase / 500 Steps؛ کورس کامل ≈6s @≤3.2mm
جریان/مقاومت کویل (۲۰°C)	≈260 mA/فاز، 46±3.7 Ω/فاز (گروه ≤3.2)
کلاس حفاظت/عایق	IP67 / Class E
ظرفیت نمونه @5/38/5K/5K	R134a≈25.7 kW، R410A≈39.4 kW، R32≈56.8 kW
ابعاد / اتصالات	85×43×53 mm؛ Ød=7.94 / ØN=17.35 mm؛ وزن ≈0.05 kg
عملکرد	دوطرفه (Cooling/Heating)، کنترل سوپرهیت پایدار
سازگاری کنترلی	سازگار با کنترلرهای SEC سنهوا

جدول مشخصات — DPF 3.2 (Type L)

پارامتر	DPF(TS1)3.2C-30 — Type L
Part No.	10130389502
Seat Ø / Kv	3.2 mm / 0.43 m³/h
ابعاد / وزن	85×43×53 mm / ≈0.05 kg ؛ Ød=7.94 / ØN=17.35 mm
کلاس حفاظت/عایق	IP67 / Class E
ظرفیت نمونه	R410A≈39.4 kW، R32≈56.8 kW @5/38/5K/5K

جدول مقایسه‌ای — DPF 3.2 L vs DPF 3.0 L

شاخص	DPF 3.2 L	DPF 3.0 L
Seat Ø / Kv	3.2 mm / 0.43	3.0 mm / 0.39
ابعاد/وزن	85×43×53 mm / ≈0.05 kg (یکسان)
ظرفیت R410A @5/38/5K/5K	≈39.4 kW	≈35.8 kW
ظرفیت R32 @5/38/5K/5K	≈56.8 kW	≈51.5 kW

توضیح مهندسی دقیق و نکات طراحی

EEV با استپ‌موتور 4 فاز اجازه تنظیم پیوسته دبی مبرد را می‌دهد تا سوپرهیت خروجی اواپراتور (معمولاً 4…8K) ثابت بماند و از Liquid Floodback جلوگیری شود. برای کنترل دقیق، دمای ساکشن (PT1000/NTC) و فشار ساکشن/کندانسینگ در کنترلر سیستم‌های برودتی لحاظ شود.

به‌دلیل ظرفیت بالاتر سایز 3.2، تمیزی خط مایع حیاتی است؛ استفاده از فیلتر درایر و پوسته فیلتر برای حذف رطوبت/ذرات الزامی است. در خط دشارژ، جداکننده روغن و برای مهار تنش‌های مکانیکی لرزه‌گیر توصیه می‌شود. برای پروژه‌های چیلر، هم‌راستایی ظرفیت کمپرسور، انتخاب اواپراتور/کندانسور و تنظیمات کنترلی برای حذف hunting ضروری است.
