محصولات شیرآلات شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve
شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

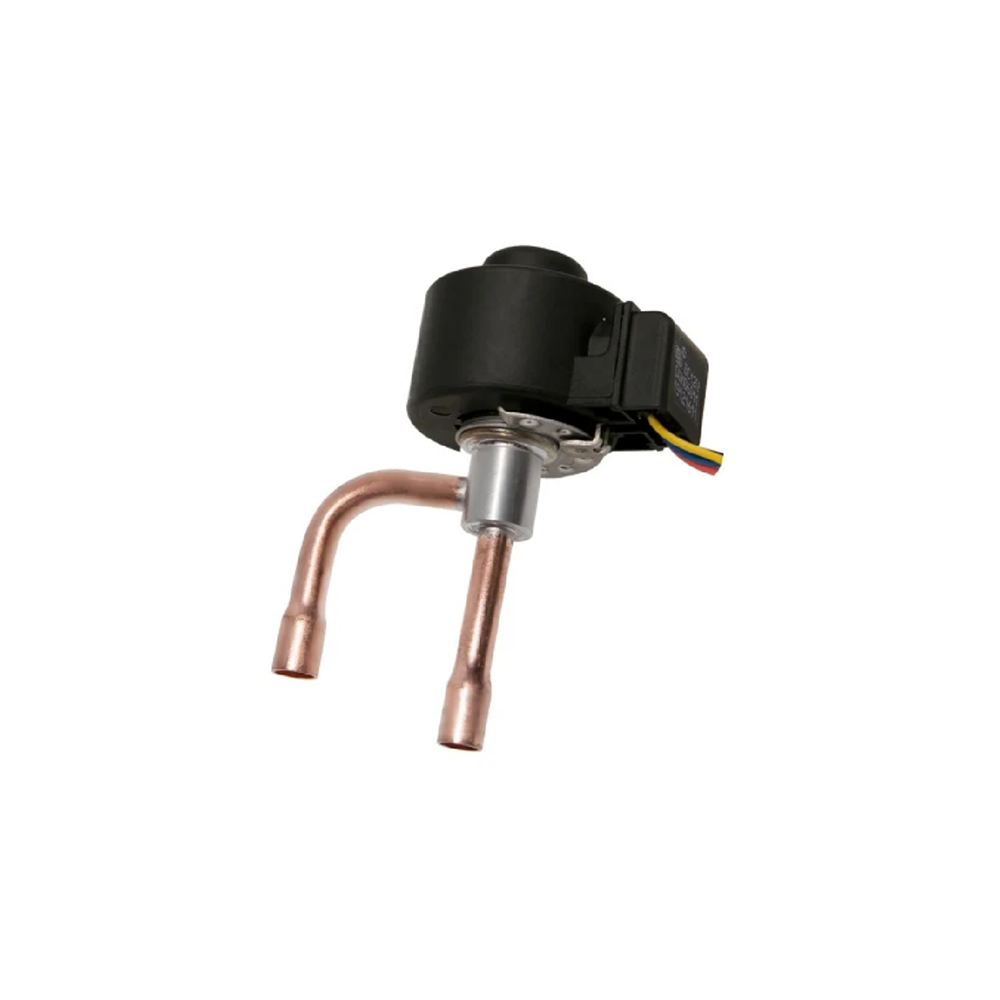

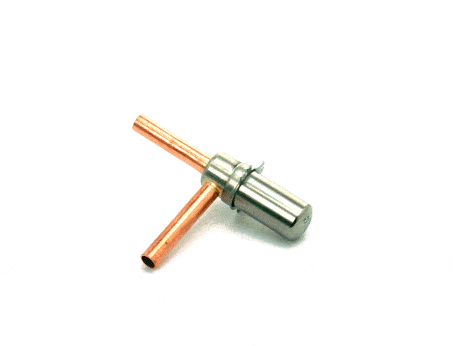

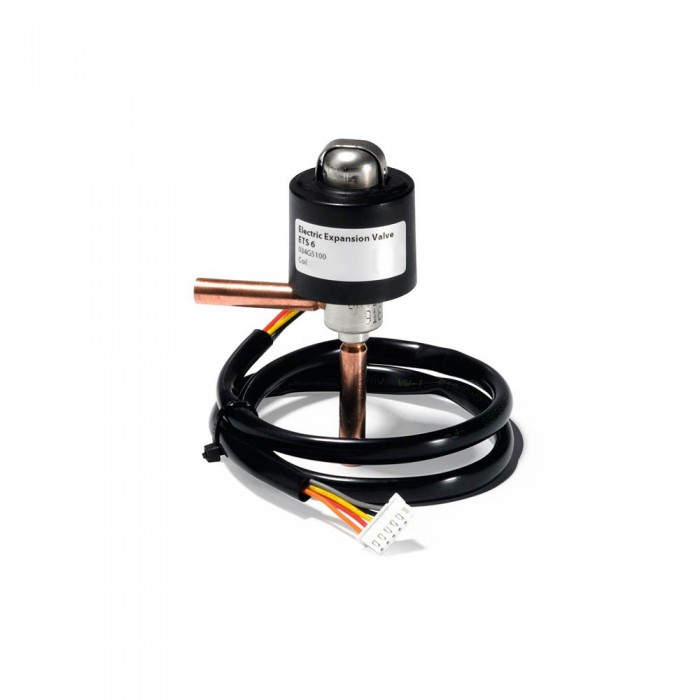

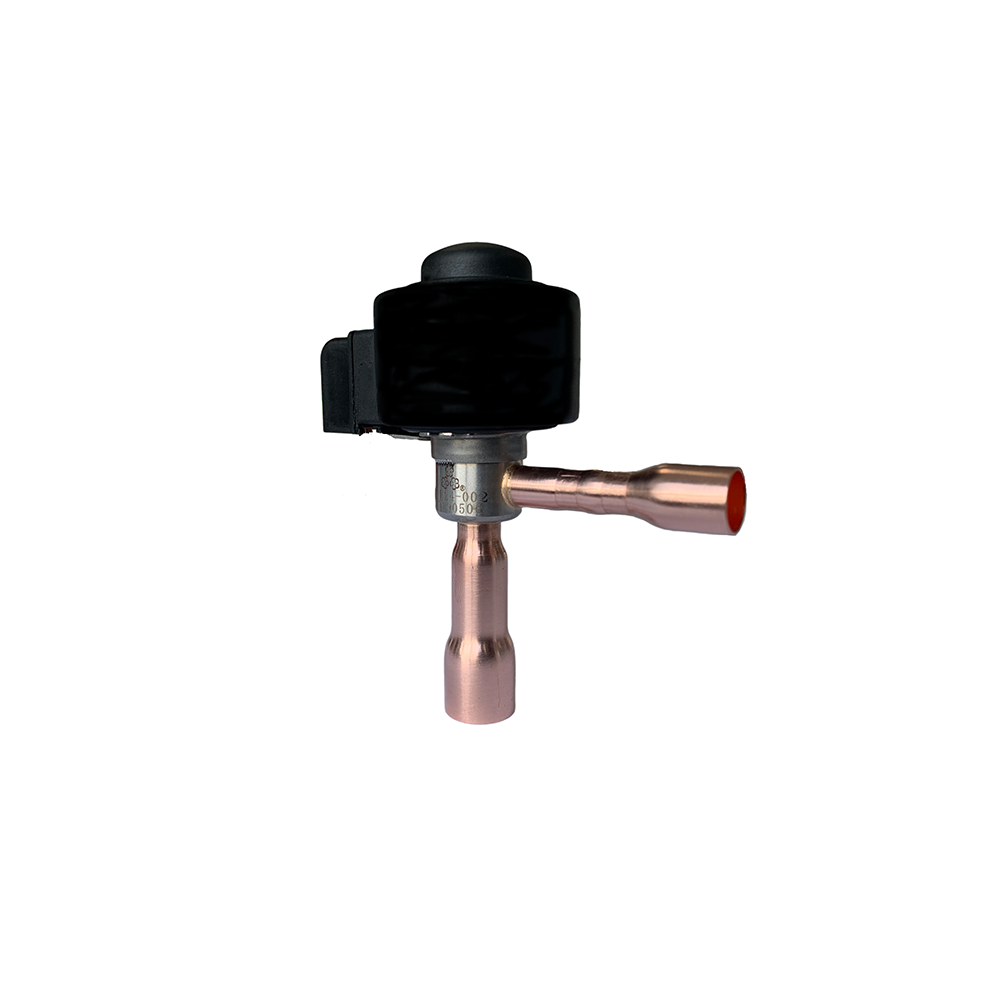

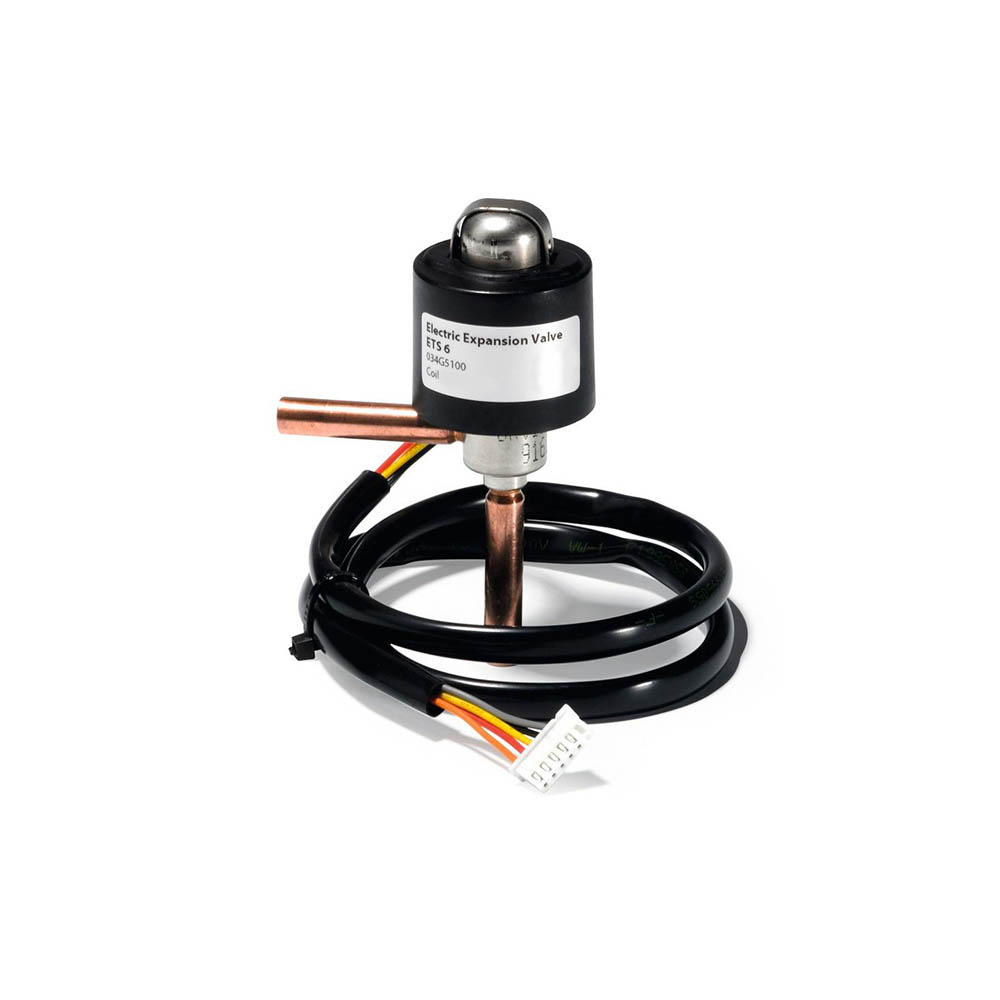

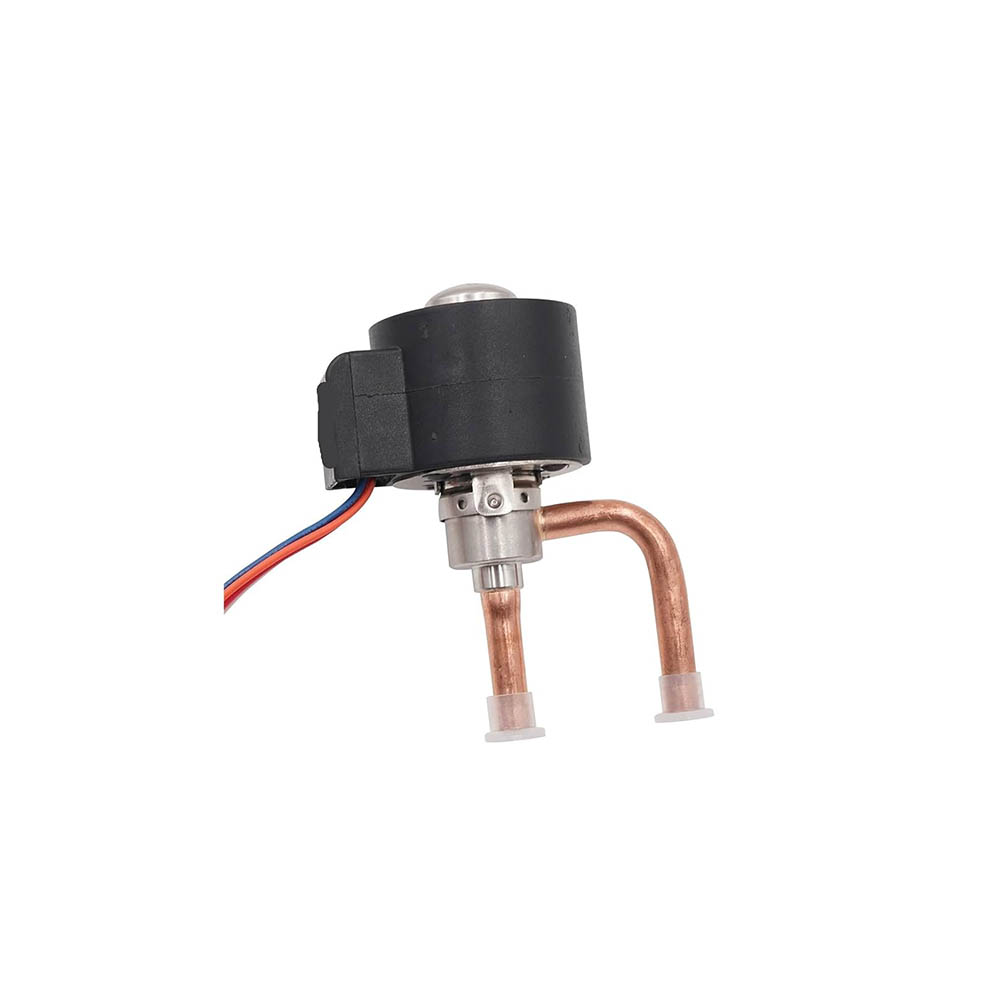

شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve
شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve
شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve
شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve

شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve

تماس بگیرید
✔️Type N & L
✔️همراه با بوبین
✔️کنترل سریع و پیوسته سوپرهیت
✔️500 استپ برای دقت موقعیت بالا
✔️IP67 و Class E برای دوام در شرایط صنعت
✔️سازگار با R22 و طیف وسیع HFC/HFO
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

DPF 1.8, Electronic Expansion Valve, EEV, شیر انبساط الکترونیکی, Type N, Type L, DPF(TS1)1.8C-69, DPF(TS1)1.8C-68, stepper 4-phase, 500 steps, IP67, Class E, MOP 49 bar, MOPD 35 bar, -40..+85°C, R22, R134a, R407C, R410A, R32, DX evaporator, shell & tube evaporator, superheat control, cold room, chiller, heat pump, oil separator, vibration absorber, filter drier, pressure switch, globe valve, capacity selection, bidirectional valve

شیر انبساط الکترونیکی DPF 1.8 — Electronic Expansion Valve (Type N & L)

Seat Ø 1.8mm • Kv=0.1 m³/h • Stepper 4-Phase / 500 Steps • IP67 • Class E • سازگار با R22 و خانواده HFC/HFO

مدل DPF 1.8 یک شیر انبساط الکترونیکی (EEV) دقیق برای کنترل سوپرهیت در اواپراتورهای DX است. اوریفیس 1.8 میلی‌متر با ضریب جریان Kv=0.1 m³/h و استپر 4 فاز/500 استپ، پاسخ سریع و مدولاسیون نرم را فراهم می‌کند. کلاس حفاظتی IP67 و کلاس عایقی E دوام در محیط‌های مرطوب/سرد را تضمین می‌کند. برای چیلر، ویترین/سردخانه و هیت‌پمپ‌های معکوس‌شونده مناسب است. انتخاب نازل بر اساس نوع گاز مبرد، دماهای تبخیر/میعان و دبی هدف انجام شود.

۵ مزیت کلیدی

  • کنترل سریع و پیوسته سوپرهیت برای افزایش COP سیستم
  • 500 استپ برای دقت موقعیت بالا و کاهش نوسانات دمای اواپراتور
  • IP67 و Class E برای دوام در شرایط صنعتی
  • سازگار با R22 و طیف وسیع HFC/HFO (انتخاب ظرفیت نرم‌افزاری)
  • عملکرد دوطرفه مناسب سیکل‌های سرمایش/گرمایش (Heat Pump)

۱۰ ویژگی فنی (با اعداد)

ویژگی مقدار
قطر نشیمن (Seat) 1.8 mm
Kv (m³/h) 0.1
نوع موتور / استپ Stepper 4-Phase / 500 Steps
کلاس حفاظتی / عایقی IP67 / Class E
MOP / MOPD (Direct) ≈49 bar / ≈35 bar
بازه دمای کاری -40 … +85 °C
کارکرد دوطرفه (Cooling/Heating)، کنترل سوپرهیت
مبردهای متداول R22، R134a، R407C، R410A، R32 و سایر HFC/HFO
کاربردها DX اواپراتور، چیلر، سردخانه، هیت‌پمپ
تجهیزات مکمل فیلتر درایر، پوسته فیلتر، سوئیچ فشار، جداکننده روغن، لرزه‌گیر, گلوب ولو

جدول مشخصات — Type N و Type L (DPF 1.8)

Type N — DPF(TS1)1.8C-69
Seat Ø (mm) 1.8
Kv (m³/h) 0.1
ابعاد (F×G×H) 77 × 36 × 30 mm
اتصال لوله Ød=6.35 mm / ØN=17.35 mm
MOP / MOPD ≈49 bar / ≈35 bar (Direct)
وزن ≈ 0.04 kg
شماره قطعه 10130391802
Type L — DPF(TS1)1.8C-68
Seat Ø (mm) 1.8
Kv (m³/h) 0.1
ابعاد (F×G×H) 77 × 36 × 36 mm
اتصال لوله Ød=6.35 mm / ØN=17.35 mm
MOP / MOPD ≈49 bar / ≈35 bar (Direct)
وزن ≈ 0.04 kg
شماره قطعه 10130390402

جدول مقایسه‌ای Type N vs Type L (DPF 1.8)

شاخص Type N Type L
ارتفاع بدنه (H) ≈ 30 mm ≈ 36 mm
کد قطعه DPF(TS1)1.8C-69 / 10130391802 DPF(TS1)1.8C-68 / 10130390402
Seat Ø / Kv 1.8 mm / 0.1 m³/h (یکسان)
MOP / MOPD ≈49 bar / ≈35 bar (یکسان)
اتصال لوله Ød=6.35 mm، ØN=17.35 mm (یکسان)
کارکرد دوطرفه؛ مناسب سیکل‌های سرمایش/گرمایش
انتخاب کاربردی فضای نصب محدود هماهنگی با ارتفاع اتصالات

توضیح مهندسی دقیق و نکات طراحی

EEV با استپ‌موتور 4 فاز اجازه تنظیم پیوسته دبی مبرد را می‌دهد تا سوپرهیت خروجی اواپراتور (مثلاً 4…8K) پایدار بماند و از برگشت مایع به کمپرسور جلوگیری شود. حسگر دما (PT1000/NTC) روی ساکشن و سنجش فشار (برای محاسبه دمای اشباع) در حلقه کنترل ضروری است.

برای پایداری مدار، استفاده از فیلتر درایر و پوسته فیلتر در خط مایع، جداکننده روغن در خط دشارژ و لرزه‌گیر برای کاهش تنش مکانیکی توصیه می‌شود. در سامانه‌های با اواپراتور شل‌ اند تیوپ یا اواپراتور سردخانه نرخ تبخیر، افت فشار و ΔT طراحی به‌دقت انتخاب گردد.

در پروژه‌های چیلر، هماهنگی ظرفیت کمپرسور، انتخاب اواپراتور/کندانسور و تنظیمات کنترلر برای جلوگیری از hunting ولو حیاتی است. به‌کارگیری ترموستات دیجیتالی یا ترموستات مکانیکی و سوئیچ فشار کنار کنترلر، پایداری را افزایش می‌دهد.

لینک‌های مفید

سوالات متداول شیر انبساط الکترونیکی DPF 1.8

✔️ تفاوت EEV با شیر ترموستاتیکی چیست؟
EEV با فرمان الکترونیکی دبی را دقیق تنظیم می‌کند؛ پاسخ سریع‌تر و سوپرهیت پایدارتر نسبت به TXV دارد.
✔️ آیا با R22 سازگار است؟
بله؛ همچنین با HFC/HFOهای پرکاربرد سازگار است. ظرفیت واقعی تابع نقطه‌کار است.
✔️ سنسورها و ورودی‌های کنترلی؟
دمای ساکشن (PT1000/NTC)، فشار ساکشن/کندانسینگ؛ کنترلر با الگوریتم سوپرهیت.
✔️ الزامات فیلتراسیون خط مایع؟
استفاده از فیلتر درایر و پوسته فیلتر برای جلوگیری از ذرات/رطوبت ضروری است.
✔️ آیا دوطرفه است؟
بله؛ برای سیکل معکوس‌شونده (Heating/Cooling) مناسب است.
✔️ راهنمای انتخاب ظرفیت؟
براساس مبرد، دمای تبخیر/میعان، دبی جرمی و ΔT؛ از نرم‌افزار انتخاب کارخانه استفاده کنید.
✔️ نکات سیم‌بندی استپر 4 فاز؟
ترتیب فازها طبق دیتاشیت درایور رعایت شود؛ جریان/مقاومت هر فاز مطابق مشخصات الکتریکی.
✔️ لینک رسمی محصول؟
