بوبین Castel 9300/RA2 برای چه کاربردی است؟

برای راهاندازی و کنترل شیربرقیهای مدار برودتی/تهویه، بهویژه شیرهای سری POLYHEDRA کستل. مناسب خطوط مایع و گاز مبرد است.

ولتاژ و توان این بوبین چیست؟

ولتاژ 24V AC با فرکانس 50/60Hz و توان نامی 8 وات.

سیستم اتصال Fast-Lock چه مزیتی دارد؟

نصب و تعویض سریع بوبین بدون ابزار خاص، کاهش خطای مونتاژ و توقف کوتاهتر دستگاه.

این بوبین با چه کانکتوری سازگار است؟

کانکتور استاندارد DIN 43650/A؛ استفاده از کانکتور مناسب، آببندی و درجه حفاظت IP65 را تضمین میکند.

آیا برای چیلر هم مناسب است؟

بله؛ در کنترل شیرهای برودتی چیلرها و سردخانهها قابل استفاده است.

تفاوت 9300/RA2 با 9300/RA6 چیست؟

هر دو 8 وات و Fast-Lock هستند؛ RA2 با 24V AC و RA6 با 220–230V AC کار میکند. انتخاب بر اساس ولتاژ تغذیه تابلو انجام میشود.

آیا این بوبین برای تمام مبردها قابل استفاده است؟

سری POLYHEDRA برای طیف گسترده مبردها (گروههای A1/A2L/A3 طبق ASHRAE 34) در نظر گرفته شده است؛ سازگاری نهایی تابع نوع شیر و شرایط کاری است.

نکات مهم نصب چیست؟

تطابق ولتاژ، نصب صحیح روی هسته شیر، استفاده از کانکتور DIN استاندارد، اتصال زمین، و کنترل دمای محیط و تهویه تابلو.

در صورت داغ شدن بوبین چه باید کرد؟

بارکاری و سیکل قطع/وصل را بررسی کنید، ولتاژ تغذیه را اندازه بگیرید، از تهویه مناسب تابلو و انتخاب شیر با Kv متناسب اطمینان حاصل کنید.

آیا IP68 دارد؟

خیر، این سری با کانکتور مناسب IP65 است؛ IP68 مربوط به برخی بوبینهای سری 9160 به همراه کانکتورهای خاص است.

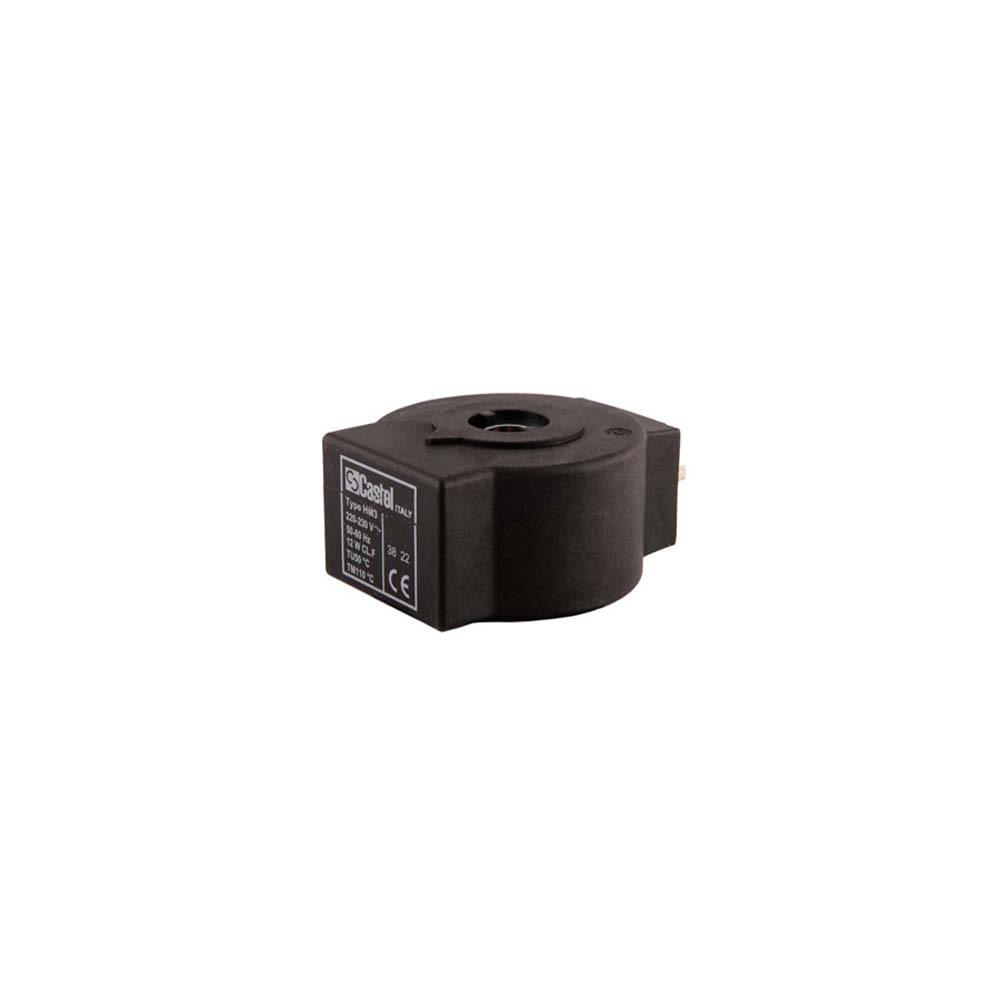

بوبین کویل (Coil) شیربرقی Castel مدل9300/RA2

Name: بوبین (Coil) کستل Castel 9300/RA2 — 24V AC | 8W | سری POLYHEDRA | Fast-Lock
Brand: کستل
SKU: 6848159
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل9300/RA2
✔️ کنترل شیربرقی‌های برودتی
✔️کاربرد در سیستم‌های تهویه و برودت صنعتی
✔️توان نامی: 8W
✔️درجه حفاظت IP65 با کانکتور مناسب
✔️
✔️
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

بوبین (Coil) Castel سری POLYHEDRA

مدل 9300/RA2 | 24V AC | 8W | Fast-Lock | DIN 43650/A

قیمت: استعلامی | برای ثبت سفارش، ابتدا استعلام بگیرید.

بوبین Castel 9300/RA2 یک کویل تغذیه 24V AC با توان 8 وات از سری POLYHEDRA است که با سیستم Fast-Lock روی هستهٔ شیر نصب می‌شود. این کویل برای کنترل شیربرقی‌های برودتی در خطوط مایع و گاز مبرد به‌کار می‌رود و به‌صورت استاندارد از کانکتور DIN 43650/A استفاده می‌کند (درجه حفاظت IP65 با کانکتور مناسب). کاربرد در سیستم‌های تهویه و برودت صنعتی، سردخانه و چیلر رایج است.

توضیح مهندسی: انتخاب کویل 24VAC برای شیربرقی‌های برودتی

در مدارهای HVAC/R معمولاً ولتاژ کنترلی 24VAC رواج دارد؛ کویل 8W با فرکانس 50/60Hz برای تحریک مطمئن و کاهش مصرف تابلو مناسب است. سیستم Fast-Lock باعث نصب سریع‌تر و کاهش خطای مونتاژ نسبت به بوبین‌های حلقه‌ای (Ghiera) می‌شود. هنگام انتخاب، تطابق ولتاژ تابلو، کلاس حفاظتی کانکتور، دمای محیط تابلو و چرخه قطع/وصل را بررسی کنید. برای عملکرد بهینهٔ شیر، پارامترهای هیدرولیکی (Δp مجاز و ظرفیت Kv شیر) و شرایط مبرد (نوع R134a، R22، R407C و …) را با مشخصات شیر تطبیق دهید. استفاده از حفاظت مناسب (فیوز/MCB) و سیم‌کشی صحیح کانکتور DIN برای جلوگیری از افت ولتاژ و گرم‌شدن غیرمتعارف ضروری است.

نکات حرفه‌ای: کانکتور DIN 43650/A با آب‌بندی مناسب به‌کار ببرید (IP65). زمین‌کردن شاسی، مدیریت حرارتی تابلو و چک‌لیست ولتاژ واقعی 24VAC تحت بار را انجام دهید. در سیستم‌های دارای اواپراتور و کندانسور، هماهنگی فرمان شیربرقی با سوئیچ‌های فشار و کنترل شیر انبساط اهمیت دارد.

جدول مشخصات فنی Castel 9300/RA2

مشخصه	توضیحات
برند / کشور	Castel / ایتالیا
سری	POLYHEDRA
مدل (MPN)	9300/RA2
نوع بوبین	HF2
ولتاژ / فرکانس	24V AC — 50/60Hz
توان نامی	8W
سیستم نصب	Fast-Lock
کانکتور	DIN 43650/A
درجه حفاظت	IP65 (با کانکتور مناسب)
کاربرد	کنترل شیربرقی‌های برودتی در خطوط مایع/گاز مبرد
صفحه رسمی مدل	Castel 9300/RA2 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه بوبین‌های پرکاربرد Castel (ولتاژ/توان/اتصال)

مدل	سری	ولتاژ	توان	سیستم نصب	کانکتور	وضعیت قیمت
9300/RA2	POLYHEDRA	24V AC	8W	Fast-Lock	DIN 43650/A	استعلامی
9300/RA6	POLYHEDRA	220–230V AC	8W	Fast-Lock	DIN 43650/A	استعلامی
9120/RA6	CLASSIC	220–230V AC	12W	Ghiera (حلقه‌ای)	DIN 43650/A	استعلامی
