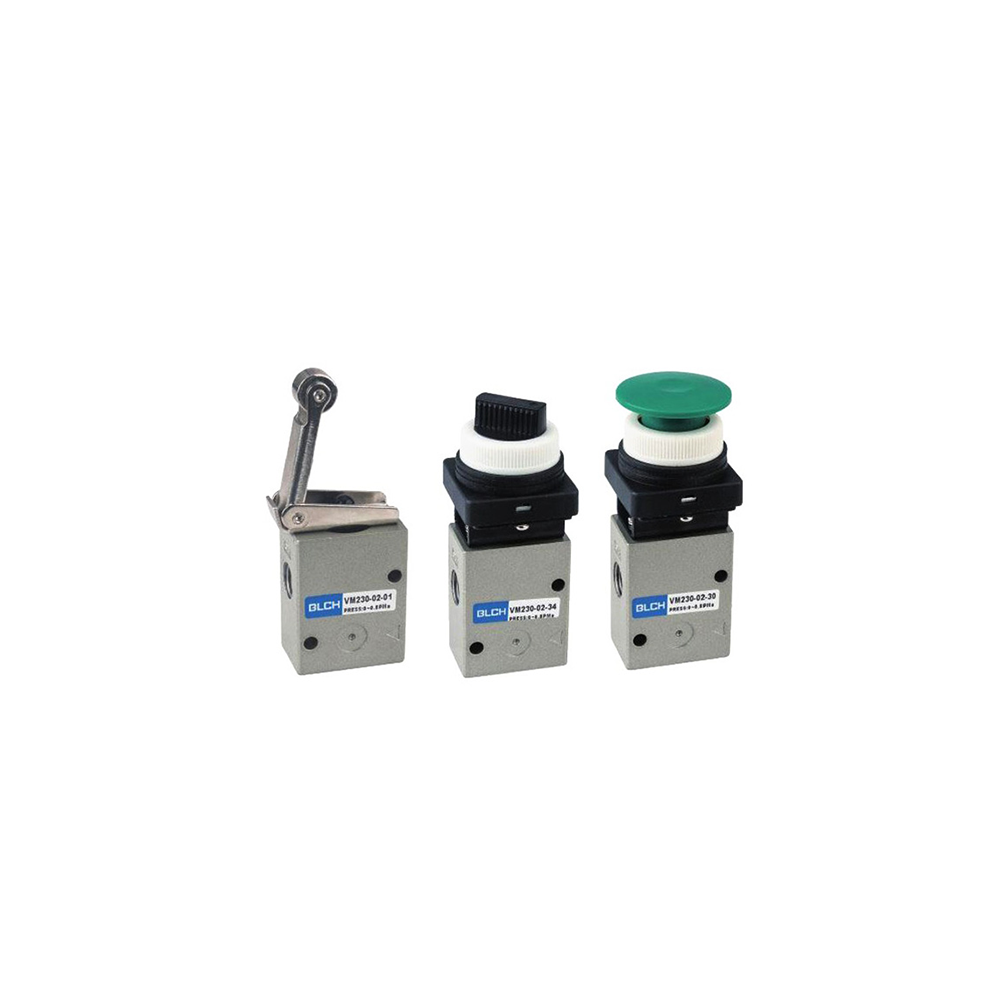

شیر مکانیکی پنوماتیک BLCH- سری VM100
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

شیر مکانیکی پنوماتیک BLCH- سری VM100

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️مناسب فرمان پایلوت
✔️نشتی پایین و پایداری فرمان
✔️انتقال سیگنال در مدارهای کنترل
✔️ابعاد جمع‌وجور و بدنه آلومینیومی
✔️سازگاری با هوای فیلترشده
✔️عدم نیاز همیشگی به روغن‌کاری
✔️و کنترل سیلندرهای یک‌کاره
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر مکانیکی VM100, VM100 mechanical valve, 3/2, 2/3 port, پورت G1/8, ورودی زیرین M5*8, پنوماتیک, بدنه آلومینیومی, فشار کاری 0.8MPa, دما -5~60°C, هوای فیلترشده 40 میکرون, CV=0.14, پایلوت ولو, سیلندر یک‌کاره, MTM Part

SIGMA:ENTITY=product;CATEGORY=pneumatic;TYPE=mechanical-valve;FAMILY=VM100;PORT=G1/8|M5x8;WAYS=3/2;BRAND=BLP;URL=/product/pneumatic/mechanical-valve/vm100/

شیر مکانیکی پنوماتیک VM100 (3/2 راهه)

پورت جانبی G1/8 و پورت زیرین M5×8 — سطح مقطع مؤثر 2.5mm² (Cv≈0.14)، رنج فشار 0~0.8MPa

سری VM100 برای انتقال سیگنال در مدارهای کنترل پنوماتیک طراحی شده و در دو وضعیت اصلی مسیر P→A و تخلیه A→R را مدیریت می‌کند. به‌واسطه ابعاد جمع‌وجور و بدنه آلومینیومی، در اتوماسیون سبک/متوسط و همچنین پروژه‌های برودتی جهت فرمان پنوماتیکی در کنار چیلر، اواپراتور/کندانسور، فیلتر درایر، گلوب ولو و کنترلر سیستم‌های برودتی کاربرد دارد. برای انتخاب مبرد نیز از بخش گاز مبرد (مثل R134a، R22، R407C) استفاده کنید. اقلام مکمل: جداکننده روغن، لرزه‌گیر، پوسته فیلتر، سوئیچ فشار و سوزن شیر انبساط.

۵ مزیت کلیدی

  1. ابعاد کم‌حجم و نصب آسان روی پنل/بدنه
  2. نشتی پایین و پایداری فرمان در مدارهای سیگنال
  3. دو گزینه لوله‌کشی: پورت جانبی G1/8 و زیرین M5×8
  4. سازگاری با هوای فیلترشده (≥40µm) و عدم نیاز همیشگی به روغن‌کاری
  5. مناسب فرمان پایلوت و کنترل سیلندرهای یک‌کاره

۱۰ ویژگی فنی

  • ساختار: 3/2 (دو وضعیته/سه‌راهه)
  • سیال: هوا/گازهای بی‌اثر (Filtered)
  • Operating Pressure: 0~0.8MPa
  • Ambient/Fluid Temp: -5~60°C (No freezing)
  • Effective Area: 2.5mm² (Cv≈0.14)
  • Port (Side): G1/8
  • Port (Bottom): M5×8
  • Lubrication: Not required (ISO VG32 درصورت استفاده)
  • بدنه: آلومینیوم آلیاژی با ماشین‌کاری دقیق
  • کاربری: سیگنال‌دهی مکانیکی، تریگر رولری/فشاری (بسته به مدل)

جدول مشخصات فنی VM100

آیتم مقدار
Working Fluid Air / Inert gases
Operating Pressure 0~0.8 MPa
Ambient/Fluid Temp -5~60°C (No freezing)
Effective Area (Cv) 2.5mm² (≈0.14)
Port (Side) G1/8
Port (Bottom) M5×8
Lubrication Not required (ISO VG32 if used)
Body Aluminum Alloy

مقایسه پیکربندی‌های پورت

پیکربندی کدگذاری نمونه مزیت سناریو
Side Ported VM100-F01-** دسترسی آسان به اتصالات G1/8 نصب روی پنل/بدنه با فضای جانبی
Bottom Ported VM100-M5-** سیم‌کشی جمع‌وجور و خروج زیرین ماژولار یا نصب فشرده
