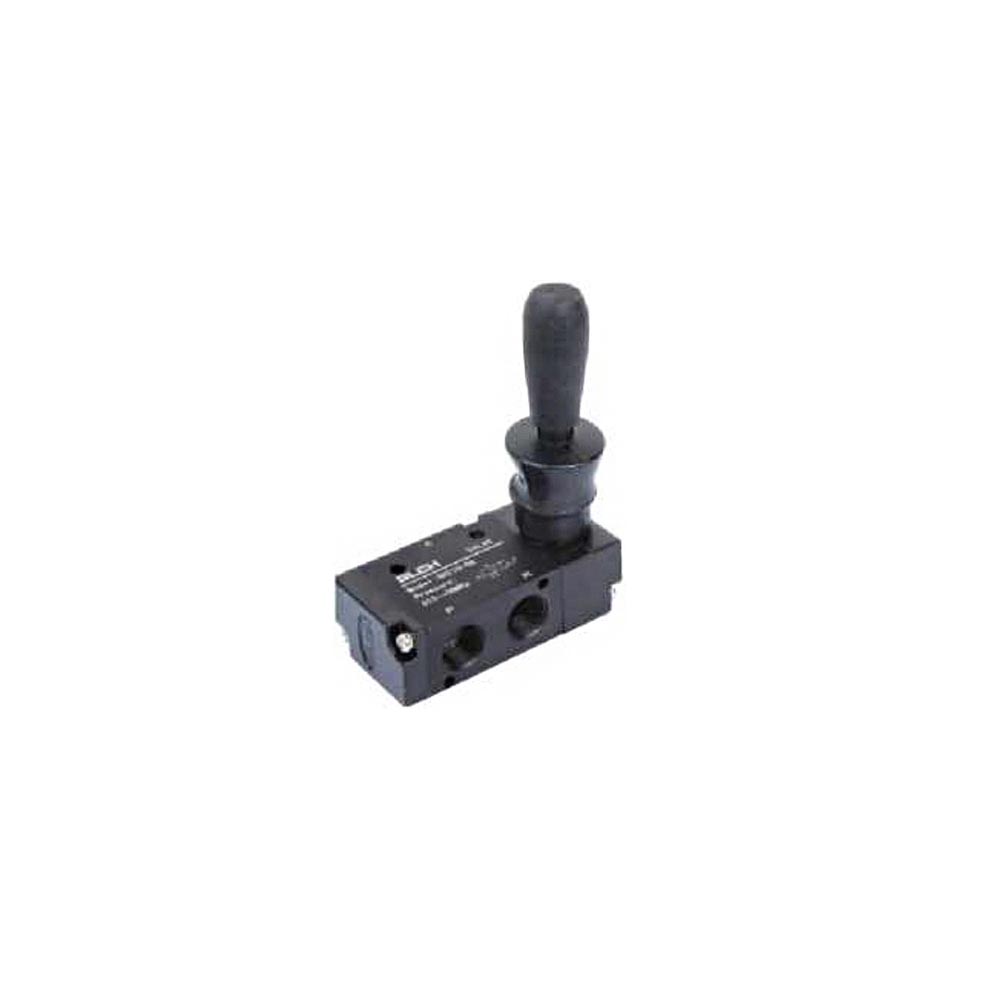

شیر دستی-اهرمی پنوماتیکBLCH- سری 3H/4H

  • برند: BLCH
  • کدکالا:
✔️کنترل سیلندرهای دوطرفه
✔️فرمان‌دهی دستی مسیر هوای فشرده
✔️کاهش نشتی و افزایش طول عمر
✔️طراحی برای ایستگاه‌های تست و خطوط مونتاژ
✔️ساختار ستون لغزنده با اصطکاک پایین
✔️کشور سازنده: چین
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
شیر اهرمی پنوماتیک 3H/4H, Hand Lever Valve 3H/4H, شیر دستی پنوماتیک 3/2 و 5/2 و 5/3, 3H210-06, 3H210-08, 3H310-10, 3H410-15, 4H210-06, 4H210-08, 4H230C, 4H310-10, 4H410-15, CV 0.89, فشار کاری 0~0.8MPa, دمای کاری -5~60°C, پورت 1/4 3/8 1/2, BLCH Pneumatic, AirTac Type

شیر اهرمی پنوماتیک سری 3H/4H BLCH (3/2 | 5/2 | 5/3)

کنترل دستی دقیق با بدنه آلومینیومی، آب‌بندی مطمئن و نصب آسان

سری 3H/4H برای فرمان‌دهی دستی مسیر هوای فشرده در ایستگاه‌های تست و خطوط مونتاژ طراحی شده است. ساختار ستون لغزنده با اصطکاک پایین و Direct-Acting باعث پاسخ سریع و تکرارپذیری موقعیت می‌شود. مدل‌های 3H معمولاً 3/2 (سه‌راهه/دو وضعیته) و مدل‌های 4H در نسخه‌های 5/2 و 5/3 برای کنترل سیلندرهای دوطرفه عرضه می‌شوند. آب‌بندی NBR و ماشین‌کاری دقیق داخلی، نشتی را کاهش داده و طول عمر را افزایش می‌دهد.

۵ مزیت کلیدی

  1. کنترل دستی دقیق: حس اهرم نرم و توقف‌های قابل تکرار.
  2. دبی مناسب نسبت به سایز: Cv تا 1.68 برای سایزهای بزرگ‌تر.
  3. طیف چینش گسترده: 3/2، 5/2 و 5/3 برای کاربردهای متنوع.
  4. نصب سریع: پورت‌های استاندارد G و امکان نصب پنلی.
  5. دوام بالا: بدنه آلومینیومی با آب‌بندی مقاوم در برابر سایش.

۱۰ ویژگی فنی

  • Working medium: هوای فشرده تمیز/خشک (فیلتر >= 40µm).
  • Operating pressure: 0~0.8 MPa | Proof: 1.2~1.5 MPa.
  • Temperature range: حدود -5 تا +60°C.
  • Port size: G1/4, G3/8, G1/2 در مدل‌های 210/310/410.
  • Cv مرجع: ~0.89 (1/4) تا ~1.68 (1/2).
  • Actuation: اهرمی، مستقیم، برگشت دستی/فنری بسته به کد.
  • ساختار: ستون لغزنده با اصطکاک کم و نشتی بسیار پایین.
  • نصب: پنلی/رزوه‌ای، جهت‌گیری آزاد اهرم.
  • Maintenance: معمولاً بی‌نیاز از روغن‌کاری؛ سازگاری با NBR.
  • کاربردها: فرمان دستی سیلندرها، بای‌پس اضطراری، ایستگاه تست.

جدول مشخصات فنی

مدل مرسوم چینش سایز پورت مساحت مؤثر / Cv فشار کاری دما
3H210-06/08 3/2 G1/8 | G1/4 ~16 mm² / Cv≈0.89 0~0.8 MPa -5~60°C
3H310-10 3/2 G3/8 ~25 mm² 0~0.8 MPa -5~60°C
3H410-15 3/2 G1/2 ~30 mm² / Cv≈1.68 0~0.8 MPa -5~60°C
4H210-06/08 5/2 G1/8 | G1/4 ~16 mm² / Cv≈0.89 0~0.8 MPa -5~60°C
4H230-08C 5/3 (سنتر بسته) G1/4 ~16 mm² 0~0.8 MPa -5~60°C
4H310-10 5/2 G3/8 ~25 mm² 0~0.8 MPa -5~60°C
4H410-15 5/2 G1/2 ~30 mm² / Cv≈1.68 0~0.8 MPa -5~60°C

جدول مقایسه‌ای سری 3H/4H

سری چینش کاربری پیشنهادی مزیت کلیدی
3H 3/2 blow-off، purge، فرمان ON/OFF طرح ساده، کنترل مستقیم
4H 5/2 سیلندر دوطرفه (رفت/برگشت) تعویض مسیر سریع و پایدار
4H (5/3) 5/3 (سنتر بسته/فشار/اگزوز) موقعیت میانی ایمن ایمنی/کنترل بهتر در توقف

سوالات متداول

1) کِی 3/2 و کِی 5/2 یا 5/3 را انتخاب کنم؟
برای ON/OFF ساده و purge از 3/2 استفاده کنید؛ برای سیلندرهای دوطرفه 5/2 یا 5/3 (بسته به نیاز به وضعیت میانی ایمن).
2) معنای Cv در این سری چیست؟
نشان‌دهنده ظرفیت عبور جریان است؛ برای 1/4 حدود 0.89 و برای 1/2 تا 1.68 که روی سرعت سیلندر اثر می‌گذارد.
3) آیا می‌توان نصب پنلی انجام داد؟
بله، مدل‌ها امکان نصب پنلی و دسترسی آسان به اهرم را دارند.
4) دمای محیط سردخانه روی عملکرد اثر دارد؟
تا زمانی که در بازه -5 تا +60°C باشید مشکلی نیست؛ از یخ‌زدگی میعانات روی مکانیزم اهرم جلوگیری کنید.
5) هوای ورودی باید چه کیفیتی داشته باشد؟
هوای تمیز و خشک پس از فیلتر حداقل 40 میکرون. وجود آب و ذرات عمر آب‌بندی را کم می‌کند.
6) برگشت دستی است یا فنری؟
بسته به کد؛ برخی مدل‌ها برگشت دستی و برخی فنر بازگشت دارند (مثل 4H230-08C در 5/3 سنتر بسته).
7) آیا نیاز به روغن‌کاری دوره‌ای دارد؟
عموماً خیر؛ در صورت استفاده از روغن از نوع سازگار با NBR و به‌صورت ثابت استفاده کنید.
8) معادل AirTac دارد؟
بله، این سری با خانواده 3H/4H AirTac هم‌رده و قابل جایگزینی است (کدهای 210/310/410).
