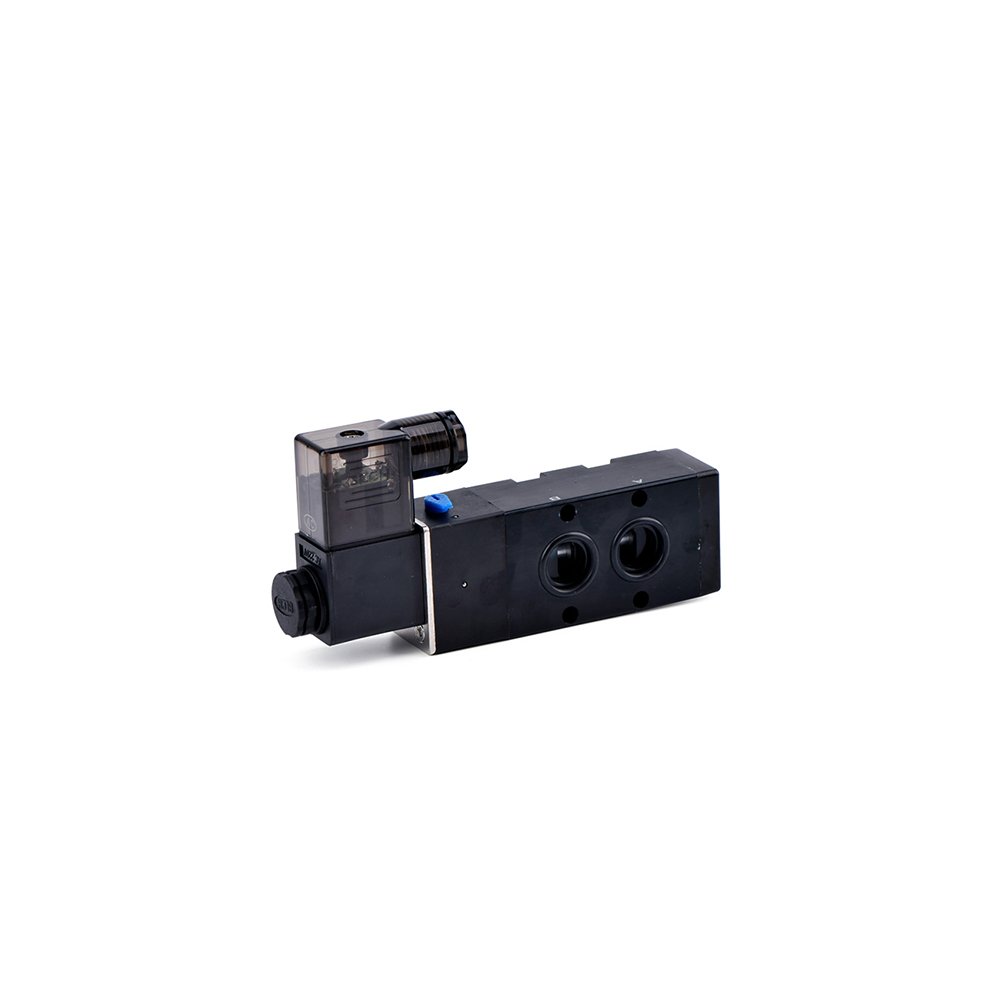

شیر برقی پنوماتیک BLCH- سری 4M
شیر برقی پنوماتیک BLCH- سری 4M

شیر برقی پنوماتیک BLCH- سری 4M

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️مدل‌های ۵/۲ راهه برای کنترل دو وضعیتی
✔️بدنه آلومینیومی سبک با آبکاری مقاوم
✔️قابلیت کار در فشار کاری حدود 0.15 ~ 0.8 MPa
✔️مقاوم در برابر خوردگی و مناسب محیط‌های صنعتی
✔️سازگار با اکچویتورهای پنوماتیک رایج و قابل استفاده
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر برقی سری 4M, 4M series solenoid valve, شیر برقی نامور, شیر برقی 5/2 راهه, شیر برقی 5/3 راهه, 4M210-06, 4M220-06, 4M210-08, 4M220-08, 4M310-08, 4M310-10, 4M320-08, 4M320-10, 4M230-06, 4M230-08, 4M330-08, 4M330-10, شیر برقی پنوماتیک, شیر کنترل جهت پنوماتیک, شیر برقی برای اکچویتور, BLCH Pneumatic, Namur valve, directional control valve, فشار کاری 0.15 تا 0.8 مگاپاسکال, هوای فشرده فیلتر شده 40 میکرون, MTM Part, قطعات پنوماتیک صنعتی, شیر برقی چیلر, شیر برقی خطوط هوای فشرده

SIGMA:ENTITY=product;CATEGORY=pneumatic;TYPE=solenoid-valve;FAMILY=4M; POSITION=5/2,5/3;PORT=1/8..3/8;BRAND=BLCH;URL=/product/pneumatic/4m-series-solenoid-valve

شیر برقی سری 4M BLCH (Namur 5/2 & 5/3)

شیر برقی نامور سری 4M برای کنترل جهت هوای فشرده در اکچویتورهای پنوماتیک طراحی شده است؛ در نسخه‌های ۵/۲ و ۵/۳ راهه، با بدنه آلومینیومی سبک و سایز رزوه 1/8 تا 3/8 اینچ، مناسب خطوط اتوماسیون و تجهیزات سرمایشی و برودتی.

در یک مدار پنوماتیک، شیر برقی سری 4M وظیفه کنترل جهت حرکت هوای فشرده بین پورت‌های تغذیه، خروجی و تخلیه را بر عهده دارد. این سری به‌صورت Namur روی اکچویتور نصب می‌شود و با تغییر وضعیت سلونوئید، مسیر هوای فرمان به اکچویتور عوض می‌شود؛ در نتیجه شیر پروسس اصلی (Ball Valve, Butterfly Valve و ...) باز یا بسته می‌شود. ساختار داخلی شیر، از نوع Internal Pilot است؛ یعنی با استفاده از فشار هوای داخل مدار، اسپول داخلی را جابه‌جا می‌کند و به همین دلیل در فشارهای کاری 0.15 تا 0.8 مگاپاسکال عملکردی سریع و پایدار دارد.

در سیستم‌های چیلر، یونیت‌های سرمایشی و خطوط مرتبط با تجهیزات سرمایشی، معمولاً اکچویتورهای پنوماتیک برای کنترل مسیر آب، گاز مبرد یا روغن استفاده می‌شوند؛ شیر سری 4M به‌عنوان مغز فرمان این اکچویتورها عمل می‌کند. استفاده از فیلتر درایر و واحد آماده‌سازی هوای مناسب در ورودی کمپرسور، علاوه‌بر حفاظت از کمپرسور، باعث افزایش طول عمر این شیرهای برقی نیز می‌شود.

۵ مزیت مهم شیر برقی سری 4M

  1. طراحی Namur برای نصب مستقیم روی اکچویتور و کاهش لوله‌کشی، نشتی و زمان مونتاژ.
  2. تنوع عملکردی: مدل‌های ۵/۲ راهه برای کنترل دو وضعیتی و ۵/۳ راهه برای موقعیت میانی ایمن.
  3. بدنه آلومینیومی سبک با آبکاری مقاوم در برابر خوردگی و مناسب محیط‌های صنعتی.
  4. قابلیت کار در فشار کاری حدود 0.15 ~ 0.8 MPa با پاسخ‌گویی سریع و تعداد سیکل بالا.
  5. سازگار با اکچویتورهای پنوماتیک رایج و قابل استفاده در کنار اجزای برودتی مانند اواپراتور / کندانسور و تجهیزات کنترلی دیگر.

۱۰ ویژگی فنی اصلی

  • نوع سیال کاری: هوای فشرده تمیز، عبور داده شده از فیلتر حداقل 40 میکرون.
  • نوع عملکرد داخلی: Internal Pilot با اسپول لغزنده و ساختار قابل سرویس.
  • کلاس محافظت الکتریکی: حدود IP65 (با کویل استاندارد و نصب صحیح).
  • بازه دمای محیط کاری متعارف: حدود -5 تا +60 درجه سانتی‌گراد (بسته به شرایط سایت).
  • ولتاژهای قابل سفارش: DC24V، AC220V و سایر ولتاژهای صنعتی استاندارد.
  • اتصال رزوه‌ای Rc(G) در سایزهای 1/8، 1/4 و 3/8 اینچ؛ متناسب با سایز اکچویتور و دبی مورد نیاز.
  • تعداد پورت و وضعیت: 5 پورت با 2 یا 3 موقعیت (5/2 و 5/3 راهه).
  • فرکانس عملکرد ماکزیمم در حد چند سیکل بر ثانیه، مناسب مدارهای اتوماسیون پر تکرار.
  • قابلیت استفاده در کنار شیرهای ایمنی مانند شیر اطمینان و تجهیزات حفاظت فشار.
  • ساخت کشور چین توسط تولیدکننده تخصصی قطعات پنوماتیک با سابقه صادرات جهانی.

جدول مشخصات مدل‌های سری 4M

مدل سایز بندر Rc(G) نوع مدار تعداد کویل بازه فشار کاری (MPa)
4M210-06 1/8" 5/2 راهه، دو موقعیت تک کویل 0.15 ~ 0.8
4M210-08 1/4" 5/2 راهه، دو موقعیت تک کویل 0.15 ~ 0.8
4M220-06 1/8" 5/2 راهه، دو موقعیت دو کویل 0.15 ~ 0.8
4M220-08 1/4" 5/2 راهه، دو موقعیت دو کویل 0.15 ~ 0.8
4M310-08 1/4" 5/2 راهه، دو موقعیت تک کویل 0.15 ~ 0.8

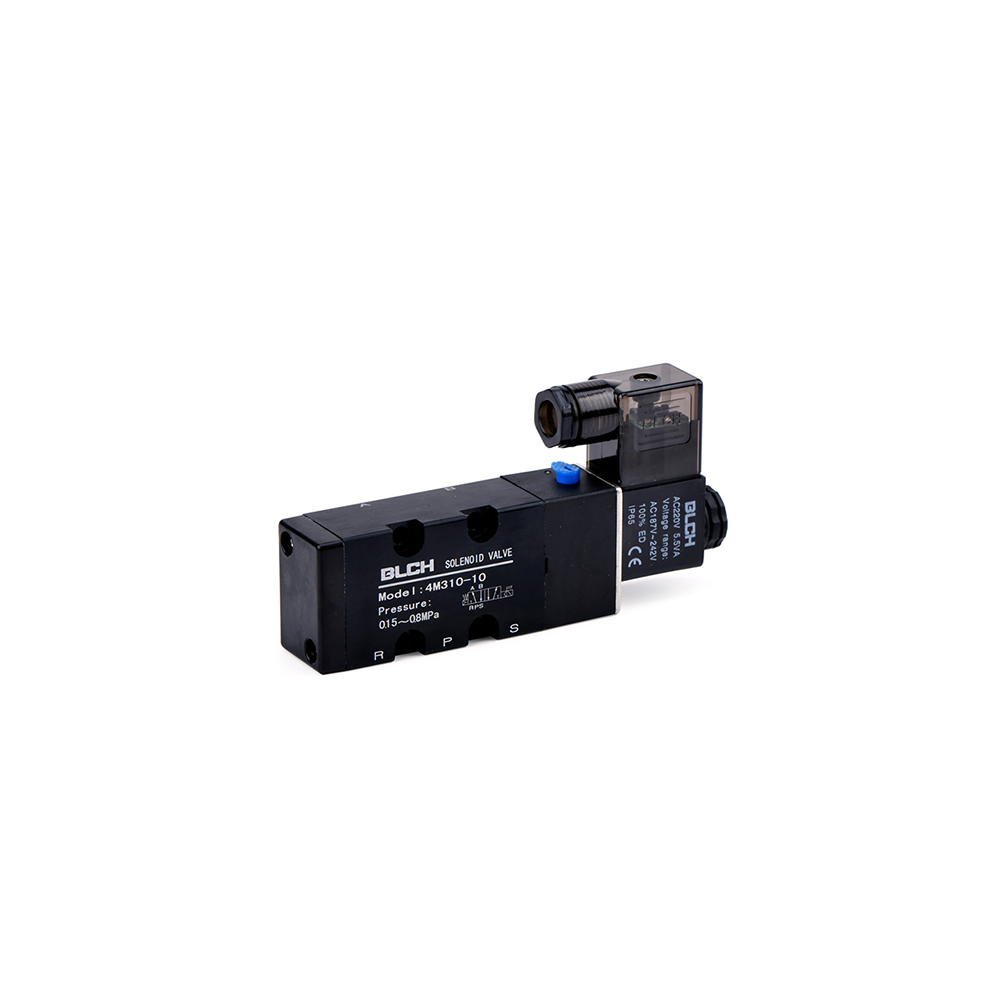

4M310-10 3/8" 5/2 راهه، دو موقعیت تک کویل 0.15 ~ 0.8
4M320-08 1/4" 5/2 راهه، دو موقعیت دو کویل 0.15 ~ 0.8
4M320-10 3/8" 5/2 راهه، دو موقعیت دو کویل 0.15 ~ 0.8

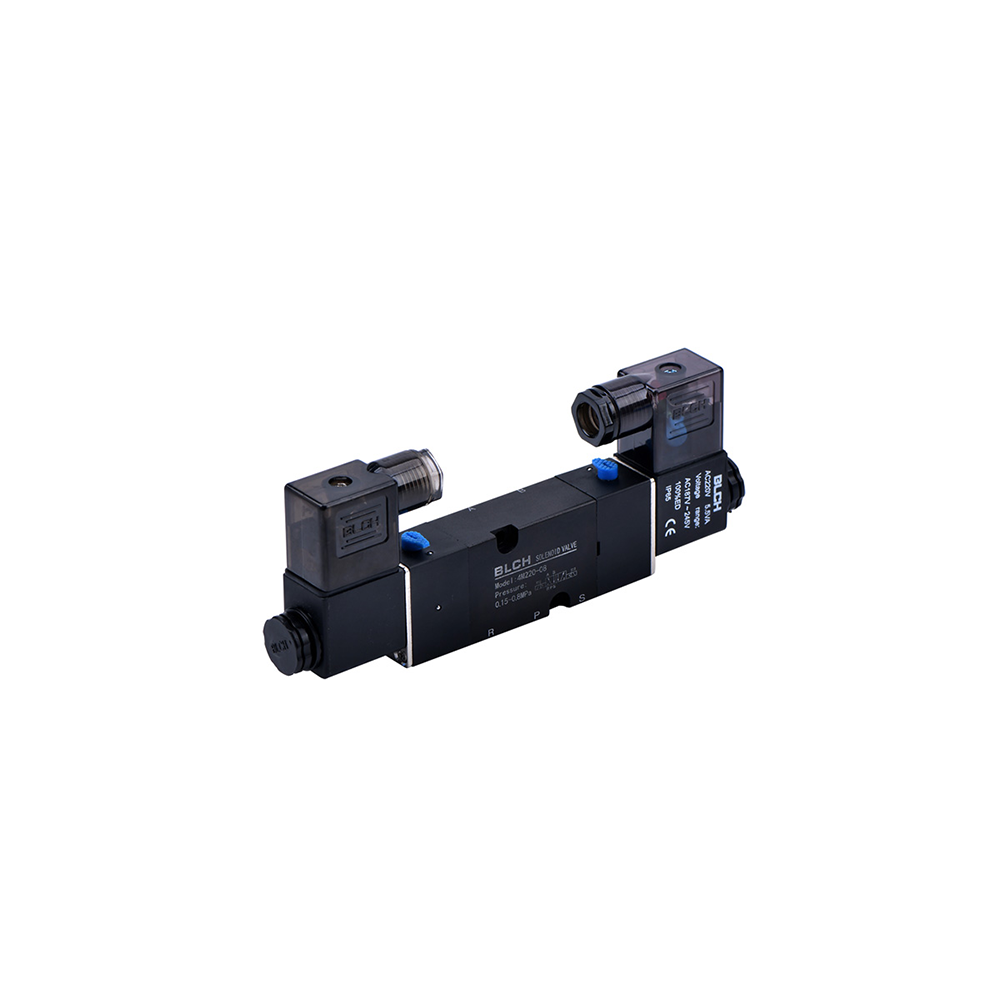

4M230-06 / 4M230-08 1/8" / 1/4" 5/3 راهه، سه موقعیت دو کویل 0.15 ~ 0.8
4M330-08 / 4M330-10 1/4" / 3/8" 5/3 راهه، سه موقعیت دو کویل 0.15 ~ 0.8

ابعاد کلی (تقریبی) شیر برقی سری 4M

مدل طول (L) عرض (W) ارتفاع با کویل (H) وزن تقریبی
4M210-06 / 4M220-06 حدود 80 mm حدود 25 mm حدود 70 mm حدود 0.2 kg
4M210-08 / 4M220-08 حدود 100 mm حدود 27 mm حدود 75 mm حدود 0.25 kg
4M310-08 / 4M320-08 حدود 120 mm حدود 32 mm حدود 80 mm حدود 0.32 kg
4M310-10 / 4M320-10 حدود 130 mm حدود 32 mm حدود 82 mm حدود 0.4 kg
4M230 / 4M330 (مدل‌های ۵/۳) تقریباً هم‌رده مدل‌های 4M210/4M310 ــ ــ کمی سنگین‌تر به‌دلیل ساختار سه موقعیت

سوالات متداول درباره شیر برقی سری 4M

1) شیر برقی سری 4M دقیقاً چه کاری در مدار انجام می‌دهد؟
این شیر جهت هوای فشرده را بین پورت‌های اکچویتور تغییر می‌دهد و مشخص می‌کند کدام سمت اکچویتور تحت فشار قرار بگیرد؛ در نتیجه ولو پروسس متصل به آن باز، بسته یا در وضعیت میانی قرار می‌گیرد.
2) چه تفاوتی بین مدل‌های 5/2 و 5/3 سری 4M وجود دارد؟
مدل‌های 5/2 دو وضعیت کاری دارند (مثلاً باز/بسته اکچویتور) و در قطع برق معمولاً به یکی از این دو وضعیت برمی‌گردند؛ در حالی‌که مدل‌های 5/3 سه وضعیت دارند و می‌توانند در حالت میانی هر دو خروجی را تخلیه یا مسدود کنند تا سیستم در وضعیت ایمن متوقف شود.
3) آیا می‌توان شیر 4M را مستقیم در مسیر گاز مبرد استفاده کرد؟
خیر؛ شیر سری 4M برای هوای فشرده طراحی شده است و روی مدار هوای فرمان اکچویتور قرار می‌گیرد. برای مسیرهای حاوی مبرد از شیرها و شیر انبساط مخصوص سیستم‌های مبرد استفاده می‌شود.
4) برای حفاظت از شیر 4M چه فیلتراسیونی لازم است؟
توصیه می‌شود قبل از ورود هوا به مدار، یک واحد FRL با فیلتر حداقل 40 میکرون نصب شود تا رطوبت، ذرات و روغن اضافی حذف شوند؛ در غیر این صورت احتمال گیر کردن اسپول و خرابی اورینگ‌ها بیشتر می‌شود.
5) آیا می‌توان این شیر را در کنار چیلر و اواپراتور صنعتی استفاده کرد؟
بله؛ در بسیاری از پروژه‌های صنعتی، اکچویتورهایی که روی مسیر آب چیلر، خروجی اواپراتور شل اند تیوپ یا مدارهای گاز R22, R134a و R407C نصب شده‌اند، توسط شیر سری 4M فرمان می‌گیرند.
6) برای انتخاب سایز مناسب رزوه (1/8، 1/4 یا 3/8) چه نکاتی را در نظر بگیریم؟
دبی مصرفی اکچویتور، طول و قطر لوله‌کشی و فشار کاری سیستم را بررسی کنید؛ برای اکچویتورهای کوچک و مسیرهای کوتاه معمولاً 1/8 یا 1/4 کافی است و برای اکچویتورهای بزرگ‌تر و طول لوله بالا بهتر است از 3/8 استفاده شود.
7) آیا شیر 4M امکان کارکرد دستی (Manual Override) دارد؟
روی بسیاری از مدل‌های سری 4M، کلید کوچک دستی برای Override موقت تعبیه شده است تا در زمان تست یا قطع برق بتوانید وضعیت شیر و اکچویتور را به‌صورت دستی تغییر دهید (بسته به ورژن و کویل، این ویژگی متفاوت است).
8) برای دریافت قیمت و زمان تحویل سری 4M چه‌کار کنم؟
از طریق دکمه استعلام قیمت در همین صفحه یا لینک واتساپ MTM Part می‌توانید مشخصات پروژه و تعداد مورد نیاز را ارسال کنید تا مشاوران ما قیمت به‌روز، زمان تحویل و امکان تأمین سایر اقلام مثل شیر انبساط، سوئیچ فشار و … را اعلام کنند.
