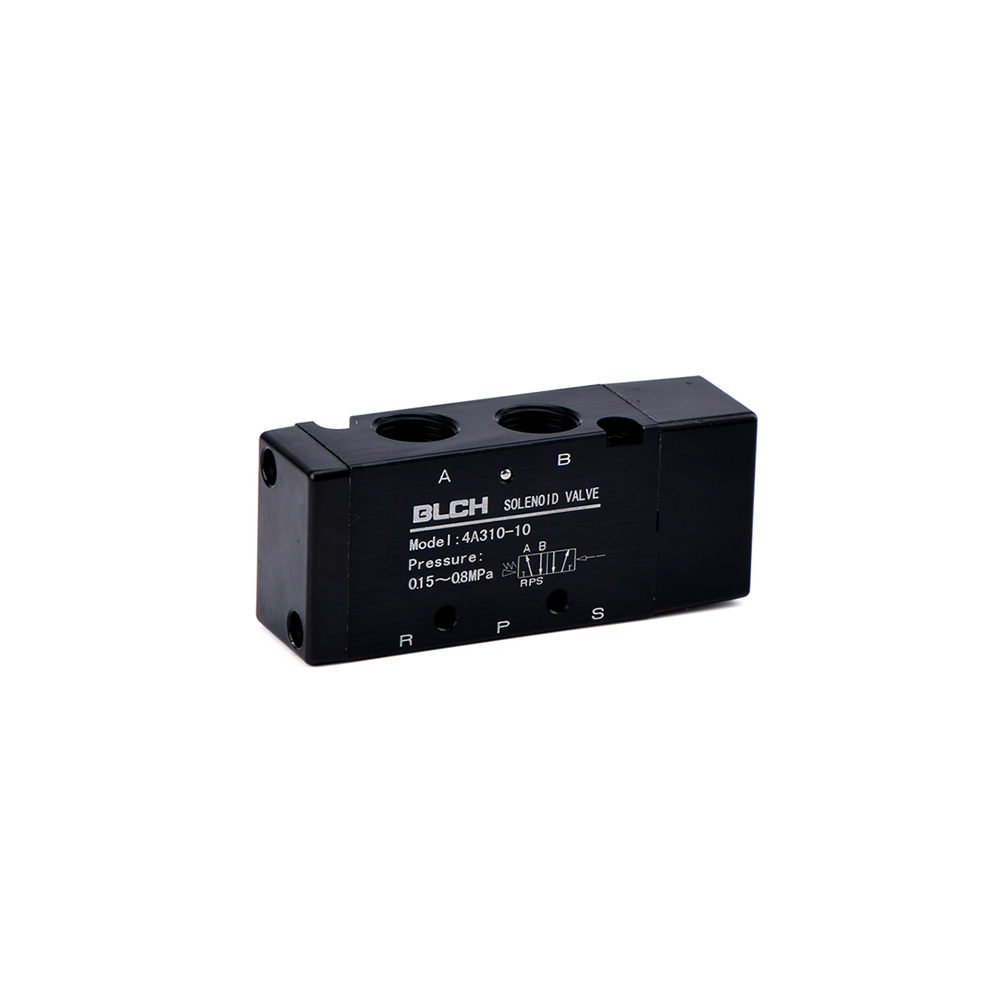

شیر کنترل هوا BLCH-سری 4A
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

شیر کنترل هوا BLCH-سری 4A

  • برند: BLCH
  • کدکالا:
✔️سایز پورت از M5 تا 1/2 اینچ
✔️مناسب نصب روی پنل و شاسی
✔️مناسب کنترل سیلندرهای هوای فشرده
✔️پوشش کامل نیازهای کنترلی
✔️طراحی بدنه آلومینیومی سبک و جمع‌وجور
✔️محدوده فشار کاری استاندارد برای هوای فشرده صنعتی
✔️کشور سازنده: چین
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر کنترل هوا 4A, 4A air control valve, شیر کنترل هوا پنوماتیک, شیر 5/2 راه, شیر 5/3 راه, 4A110, 4A120, 4A210, 4A220, 4A310, 4A320, 4A410, 4A420, 4A130, 4A230, 4A330, 4A430, ولو کنترل جهت هوای فشرده, شیر کنترل سیلندر پنوماتیک, BLCH 4A, قطعات کنترل پنوماتیک, شیر کنترل هوا M5 1/8 1/4 3/8 1/2, شیر کنترل هوا سری 4A MTM Part

SIGMA:ENTITY=product;CATEGORY=pneumatic;TYPE=air-control-valve;FAMILY=4A;PORT=M5|1/8|1/4|3/8|1/2;BRAND=BLCH OEM;URL=/product/pneumatic/4a-air-control-valve

شیر کنترل هوا سری 4A BLCH

ولو کنترل جهت پنوماتیک برای مدارهای 3/2، 5/2 و 5/3 راه — سایز پورت از M5 تا 1/2 اینچ، مناسب کنترل سیلندرهای هوای فشرده در ماشین‌آلات صنعتی

شیر کنترل هوا سری 4A از دسته شیرهای کنترل جهت پنوماتیک است که وظیفه اصلی آن، تغییر مسیر و قطع و وصل جریان هوای فشرده بین منبع هوا، سیلندر پنوماتیک و مسیر تخلیه است. با انتخاب صحیح تعداد راه‌ها (3/2، 5/2 یا 5/3) می‌توانید نوع حرکت سیلندر (یک‌طرفه، دوطرفه، وسط بسته یا وسط تخلیه) را دقیقاً طبق منطق کنترلی مدار پیاده‌سازی کنید. بدنه آلومینیومی سبک، آب‌بندی مناسب و طراحی داخلی اسپول باعث شده این سری برای خطوط تولید پیوسته و اتوماسیون صنعتی گزینه‌ای قابل اعتماد باشد. در پروژه‌هایی که مدار پنوماتیک در کنار چیلر، تجهیزات سرمایشی یا سیستم‌های ترکیبی نصب می‌شود، رعایت کیفیت هوای فشرده و تهویه مناسب تابلو، نقش مهمی در طول عمر این ولوها دارد.

۵ مزیت کلیدی شیر کنترل هوا سری 4A

  1. پوشش کامل نیازهای کنترلی با وجود مدل‌های 3/2، 5/2 و 5/3 راه در یک خانواده مشترک.
  2. دامنه وسیع سایز پورت از M5 تا 1/2 اینچ برای کاربردهای ظریف تا خطوط با دبی بالاتر.
  3. طراحی بدنه آلومینیومی سبک و جمع‌وجور، مناسب نصب روی پنل، شاسی یا منیفولد مشترک.
  4. محدوده فشار کاری استاندارد برای هوای فشرده صنعتی (حدود 0.15 تا 0.8 MPa) و عملکرد پایدار در شیفت‌های طولانی.
  5. سازگاری کامل با واحدهای قطعات پنوماتیک، سیلندرها و سایر شیرهای کنترلی برندهای رایج.

۱۰ ویژگی فنی مهم سری 4A

  • نوع شیر: شیر کنترل هوا (Directional Air Control Valve) سری 4A.
  • مدل‌های رایج: 4A110، 4A120، 4A210، 4A220، 4A310، 4A320، 4A410، 4A420، 4A130، 4A230، 4A330، 4A430.
  • تعداد راه‌ها: 3/2 راه، 5/2 راه و 5/3 راه بسته به کد سفارش.
  • سایز پورت Rc(G): M5، G1/8، G1/4، G3/8 و G1/2 مطابق جدول مشخصات.
  • محدوده فشار کاری: حدود 0.15 ~ 0.8 MPa با هوای فشرده استاندارد.
  • سیال کاری: هوای فشرده فیلتر شده، خشک یا با روان‌کاری سبک (مطابق توصیه سازنده).
  • بدنه: آلیاژ آلومینیوم با ماشین‌کاری دقیق، سبک و مقاوم در برابر خوردگی معمول محیط صنعتی.
  • نصب: قابلیت نصب روی صفحه، شاسی ماشین، منیفولد چندخانه و نزدیک سیلندر پنوماتیک.
  • کاربردها: خطوط بسته‌بندی، ماشین‌آلات مونتاژ، تجهیزات جابجایی، مدارات اتوماسیون و کنترل سیلندرهای تک و دوطرفه.
  • کشور سازنده: چین (کارخانه BLCH) با کنترل کیفیت پایدار در سری‌های مختلف پنوماتیک.

جدول مشخصات مدل‌ها (سری 4A)

مدل سایز پورت Rc(G) نوع راه‌ها / عملکرد محدوده فشار کاری (MPa)
4A110 M5 / G1/8 شیر کنترل هوا 3/2 راه تقریباً 0.15 ~ 0.8
4A120 M5 / G1/8 شیر کنترل هوا 3/2 راه (کانفیگ متفاوت خروجی) تقریباً 0.15 ~ 0.8
4A210 / 4A220 G1/8 / G1/4 شیر کنترل هوا 5/2 راه تقریباً 0.15 ~ 0.8
4A310 / 4A320 G1/4 / G3/8 شیر کنترل هوا 5/2 راه برای سیلندرهای بزرگ‌تر تقریباً 0.15 ~ 0.8
4A410 / 4A420 G1/2 شیر کنترل هوا 5/2 راه با دبی بالا تقریباً 0.15 ~ 0.8
4A130 M5 / G1/8 5/3 راه (مرکز بسته یا تخلیه) بسته به نسخه تقریباً 0.15 ~ 0.8
4A230 / 4A330 / 4A430 G1/8 / G1/4 / G3/8 / G1/2 خانواده 5/3 راه برای سیلندرهای دوطرفه تقریباً 0.15 ~ 0.8

ابعاد کلی (میلی‌متر) — مدل‌های کوچک

مدل A (رزوه یا پورت) B C D E F G
4A110-M5 M5×0.8 27 14.6 0 30 13.1 0
4A110-06 PT1/8 28 14.1 2 30 13.1 3

سوالات متداول شیر کنترل هوا سری 4A

1) سری 4A در چه نوع مدارهایی استفاده می‌شود؟
در تمام مدارهای کنترلی که لازم است جهت جریان هوای فشرده بین سیلندر، منبع هوا و تخلیه تغییر کند؛ مثل ماشین‌آلات بسته‌بندی، خطوط مونتاژ، تجهیزات جابجایی و جک‌های دوطرفه.
2) برای سیستم‌های کوچک و ظریف کدام مدل مناسب‌تر است؟
معمولاً مدل‌های 4A110 و 4A120 با پورت‌های M5 یا G1/8 برای سیلندرهای کوچک و فضاهای محدود مناسب هستند.
3) چه زمانی از شیر 5/3 راه سری 4A استفاده می‌شود؟
زمانی که نیاز دارید سیلندر در وضعیت وسط توقف ایمن داشته باشد (مرکز بسته) یا هر دو سمت سیلندر در حالت توقف به تخلیه متصل شوند (مرکز تخلیه). در این شرایط، مدل‌های 4A130، 4A230، 4A330 و 4A430 انتخاب می‌شوند.
4) چه نوع واحد FRL برای محافظت از سری 4A توصیه می‌شود؟
استفاده از فیلتر رگولاتور روان‌کار با دانه‌بندی مناسب (معمولاً 5 تا 40 میکرون) باعث می‌شود آلودگی و رطوبت وارد شیر نشود و عمر آب‌بندی و اسلایدهای داخلی افزایش یابد.
5) آیا شیر کنترل هوا 4A نیاز به روان‌کاری دارد؟
اگر از ابتدا، سیستم با هوای روان‌کاری شده راه‌اندازی شود، توصیه می‌شود این روند ادامه یابد. در غیر این‌صورت، استفاده از هوای خشک و فیلتر شده هم طبق توصیه سازنده قابل قبول است.
6) آیا می‌توان سری 4A را در کنار سیستم‌های برودتی و چیلر استفاده کرد؟
بله، در بسیاری از پروژه‌های صنعتی، مدار پنوماتیک در کنار چیلر، اواپراتور و سایر اجزای برودتی استفاده می‌شود. فقط باید شرایط دمای محیط، رطوبت و کیفیت هوای فشرده کنترل شود.
7) سرویس دوره‌ای شیرهای 4A چگونه است؟
بسته به شرایط کاری، بازدید دوره‌ای نشتی، تمیزکردن فیلترهای قبل از شیر، بررسی سفتی اتصالات و در صورت نیاز تعویض اورینگ‌ها و آب‌بندی‌های داخلی توصیه می‌شود.
8) برای انتخاب دقیق مدل مناسب از سری 4A چه اطلاعاتی لازم است؟
تعداد راه‌ها، سایز پورت، دبی مورد نیاز سیلندر، فشار کاری، نوع کنترل (پنوماتیکی، برقی، دستی کمکی) و محدودیت‌های ابعادی ماشین. می‌توانید این اطلاعات را برای تیم MTM Part ارسال کنید تا مدل مناسب را پیشنهاد دهند.

مقایسه خلاصه چند مدل پرکاربرد سری 4A

مدل سایز پورت تعداد راه‌ها کاربری نمونه
4A110 M5 / G1/8 3/2 راه کنترل سیلندرهای کوچک، جک‌های ظریف، میزهای سبک
4A210 / 4A220 G1/8 / G1/4 5/2 راه سیلندرهای دوطرفه معمولی در ماشین‌آلات عمومی
4A310 / 4A320 G1/4 / G3/8 5/2 راه خطوط اتوماسیون با دبی متوسط رو به بالا
4A410 / 4A420 G1/2 5/2 راه سیلندرهای بزرگ و سیستم‌های با دبی بالا
4A130 / 4A230 / 4A330 / 4A430 M5 تا G1/2 5/3 راه سیستم‌هایی با توقف ایمن در موقعیت وسط سیلندر
