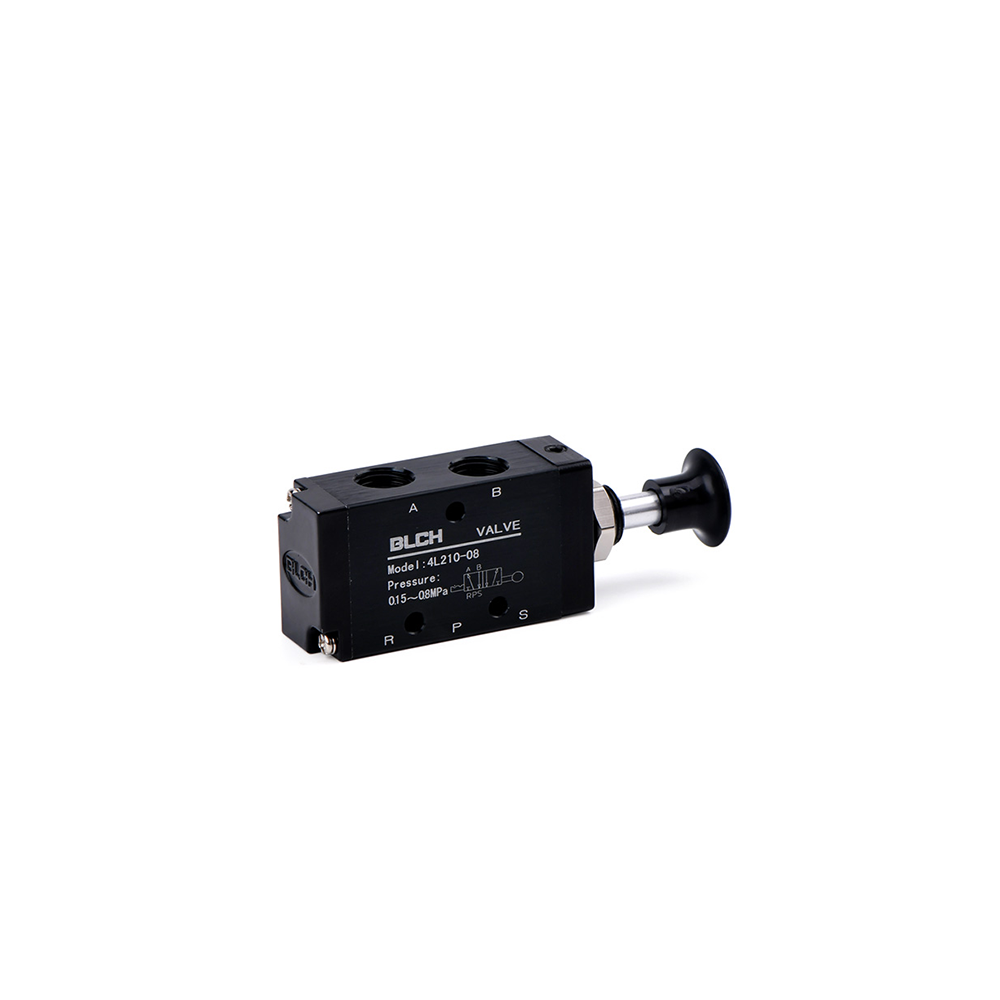

شیر فشاری سری 3L/4L (3L/4L Series Push Valve)

شیر فشاری پنوماتیک برای فرمان دستی سیلندرها؛ ساختار 3/2 و 5/2 راه، بدنه آلیاژ آلومینیوم، سیل NBR، پورت M5 تا 1/2 اینچ، فشار کاری 0 تا 0.8MPa.

شیر فشاری سری 3L/4L از خانواده شیرهای کنترل دستی پنوماتیک است که برای فرمان‌ دادن مستقیم اپراتور به سیلندرها و مسیرهای هوای فشرده طراحی شده است. در ساختارهای 3/2 راه (سری 3L) می‌توان یک سیلندر تک‌کاره را کنترل کرد و در ساختارهای 5/2 راه (سری 4L) کنترل کامل سیلندرهای دوکاره امکان‌پذیر می‌شود. بدنه از آلیاژ آلومینیوم سبک و مقاوم و آب‌بندی با اورینگ‌های NBR انجام شده و در فشار کاری 0 تا 0.8MPa و دمای محیطی 5 تا 60 درجه سانتی‌گراد عملکرد پایدار دارد.

در خطوطی که از سیلندرهای پنوماتیک برای باز و بسته کردن دریچه‌ها، دمپرها یا درهای سرویس روی سیستم‌های برودتی، چیلر و سایر تجهیزات سرمایشی استفاده می‌شود، شیر فشاری 3L/4L نقش نقطه فرمان دستی را دارد. سیال کاری این شیر صرفاً هواست و مدار مبرد، گاز مبرد، جداکننده روغن، لرزه‌گیر، گلوب ولو یا کنترلر سیستم‌های برودتی در مسیر مستقل مبرد قرار می‌گیرند؛ اما فرمان پنوماتیک توسط این شیر فشاری به شکل ایمن و قابل اعتماد انجام می‌شود.

۵ مزیت کلیدی شیر فشاری 3L/4L

  1. کنترل دستی دقیق و ساده حرکت سیلندرها بدون نیاز به مدار برقی.
  2. بدنه آلیاژ آلومینیوم سبک با مقاومت مکانیکی مناسب در محیط‌های صنعتی.
  3. طیف کامل سایز پورت از M5 تا 1/2 اینچ برای انطباق با انواع سیلندر و مانیفولد.
  4. کار در محدوده فشار 0 تا 0.8MPa بدون نیاز به روانکاری اضافی.
  5. طراحی فشرده و امکان نصب روی پنل یا بدنه دستگاه در کنار سایر المان‌ها مانند شیر برقی، رگلاتور و فیلتر درایر.

۱۰ ویژگی فنی مهم

  • نوع عملکرد: دستی (Push) با مکانیزم بازیگری مستقیم.
  • ساختار کنترلی: سری 3L با عملکرد 3/2 راه و سری 4L با عملکرد 5/2 راه.
  • سیال کاری: هوای فشرده فیلترشده (Dry & Clean Air).
  • محدوده فشار کاری: 0 ~ 0.8 MPa برای سیستم‌های استاندارد پنوماتیک.
  • محدوده دمای کاری محیط: حدود 5 ~ 60 درجه سانتی‌گراد.
  • سایز پورت: از رزوه M5 تا 1/8، 1/4، 3/8 و 1/2 اینچ.
  • ضریب جریان (Cv): از حدود 0.89 تا 1.68 (سطح مؤثر 16 تا 30 mm² بسته به مدل).
  • جنس بدنه: آلیاژ آلومینیوم با آبکاری محافظتی در برابر خوردگی سطحی.
  • جنس آب‌بندی: اورینگ‌های NBR برای هوای فشرده.
  • بدون نیاز به روانکاری دوره‌ای، در صورت استفاده از واحد مراقبت هوای مناسب.

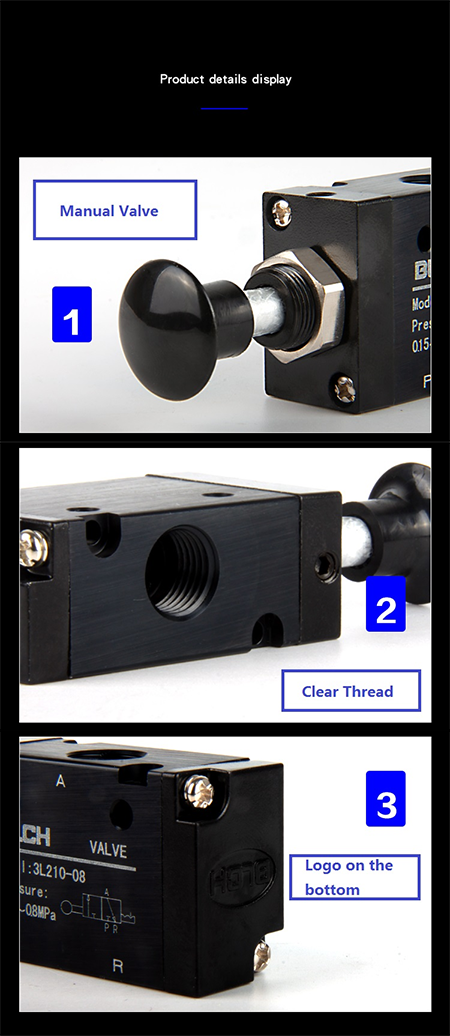

شیر کنترل

ابعاد کلی شیر فشاری سری 4L (میلی‌متر)

مدل ΦD (قطر دکمه) A B C E F J R1 R2 R3
4L210-08 4 35 100 22 63 20 21 R1/4 R1/4 R3/8
4L310-10 4 40 116 27 95 24.3 28 R3/8 R3/8 R3/8
4L310-15 5.5 50 154 34 114.3 28 35 R3/8 R3/8 R3/8

مشخصات فنی خلاصه سری 3L و 4L

مدل نوع عملکرد Cv تقریبی (mm² / Cv) سایز پورت سیال کاری فشار کاری (MPa) دمای کاری (℃) روانکاری جنس بدنه / سیل
3L110-M5/06 3/2 راه، دستی 16 (Cv≈0.89) M5 / 1/8" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR
3L210-06/08 3/2 راه، دستی 16 (Cv≈0.89) 1/8" / 1/4" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR
3L310-08/10 3/2 راه، دستی 25 (Cv≈1.4) 1/4" / 3/8" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR
3L410-10/15 3/2 راه، دستی 30 (Cv≈1.68) 3/8" / 1/2" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR
4L110-M5/06 5/2 راه، دستی 16 (Cv≈0.89) M5 / 1/8" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR
4L210-06/08 5/2 راه، دستی 16 (Cv≈0.89) 1/8" / 1/4" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR
4L310-08/10 5/2 راه، دستی 25 (Cv≈1.4) 1/4" / 3/8" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR
4L410-10/15 5/2 راه، دستی 30 (Cv≈1.68) 3/8" / 1/2" هوا 0 ~ 0.8 5 ~ 60 نیازی نیست آلیاژ آلومینیوم / NBR

سوالات متداول درباره شیر فشاری 3L/4L

1) چه تفاوتی بین سری 3L و 4L وجود دارد؟
سری 3L به صورت 3/2 راه طراحی شده و معمولاً برای سیلندرهای تک‌کاره استفاده می‌شود، در حالی که سری 4L ساختار 5/2 راه دارد و برای کنترل سیلندرهای دوکاره با دو پورت خروجی کاربرد دارد.
2) آیا این شیرها برای هوای روغن‌خورده مناسب هستند؟
در حالت استاندارد نیازی به روغن‌کاری اضافی نیست؛ اما در صورتی که در سیستم روغن‌زن پنوماتیک وجود داشته باشد، شیر 3L/4L نیز با هوای روغن‌خورده سازگار است، به شرط استفاده از روغن‌های استاندارد پنوماتیک.
3) برای انتخاب سایز شیر فشاری از چه معیاری استفاده کنیم؟
سایز پورت را بر اساس سایز رزوه سیلندر یا مانیفولد و همچنین دبی مورد نیاز انتخاب کنید. برای عملگرهای کوچک، M5 و 1/8 اینچ کافی است و برای سیلندرهای بزرگ‌تر معمولاً 3/8 و 1/2 اینچ پیشنهاد می‌شود.
4) آیا از این شیر می‌توان در کنار چیلر صنعتی استفاده کرد؟
بله، در بسیاری از پروژه‌های برودتی، فرمان‌های مکانیکی مورد نیاز برای دمپرها یا دریچه‌های هوای کمکی توسط شیر فشاری 3L/4L روی مدار هوای فشرده انجام می‌شود، در حالی که مدار گاز مبرد تحت کنترل اجزایی مانند شیر انبساط و شیر اطمینان قرار دارد.
5) حداکثر فشار کاری شیر فشاری سری 3L/4L چقدر است؟
حداکثر فشار کاری طبق دیتاشیت 0.8MPa (حدود 8 بار) است؛ برای فشارهای بالاتر باید از شیرهای خاص یا رنج دیگری استفاده شود.
6) آیا جهت نصب شیر روی پنل اهمیت دارد؟
از نظر عملکرد داخلی، شیر می‌تواند روی پنل در وضعیت‌های مختلف نصب شود؛ اما برای دسترسی بهتر اپراتور و خوانایی مارکینگ پورت‌ها، پیشنهاد می‌شود جهت شیر مطابق چیدمان استاندارد تابلو تنظیم شود.
7) آیا امکان استفاده همزمان از شیر فشاری و شیر برقی روی یک خط وجود دارد؟
بله، در بسیاری از کنترل‌های ترکیبی از شیر برقی به عنوان فرمان اتوماتیک و از شیر فشاری 3L/4L برای Override دستی یا تست سیستم استفاده می‌شود، به شرطی که مدار منطقی و ایمنی به‌درستی طراحی شود.
8) برای انتخاب مدل مناسب، چه اطلاعاتی را باید در اختیار MTM Part قرار دهیم؟
سایز رزوه مورد نیاز، نوع سیلندر (تک‌کاره یا دوکاره)، فشار کاری، نوع سیستم و ترجیح شما برای نحوه نصب روی پنل یا بدنه دستگاه را اعلام کنید تا مناسب‌ترین کد از سری 3L یا 4L پیشنهاد شود.

جدول مقایسه‌ای خلاصه سری 3L و 4L

سری نوع عملکرد رنج سایز پورت Cv تقریبی کاربرد نمونه
3L110~410 3/2 راه، دستی M5 تا 1/2" 16 ~ 30 mm² کنترل سیلندر تک‌کاره، فرمان Start/Stop مکانیکی
4L110~410 5/2 راه، دستی M5 تا 1/2" 16 ~ 30 mm² کنترل کامل سیلندر دوکاره در ماشین‌آلات صنعتی
