اتصالات فلزی وان تاچ پنوماتیک BLCH-مدل های PC، PL، PB، PX، KC و KN
- برند: BLCH
- کدکالا:
✔️نسل حرفه‌ای‌تر فیتینگ‌های پنوماتیک
✔️اتصال سریع و ایمن شیلنگهای پنوماتیک
✔️تنوع بالای مدل‌ها برای تمام سناریوهای لولهکشی پنوماتیک
✔️بدنه فلزی مستحکم با آبکاری مقاوم
✔️تحمل بالا در برابر فشار، ضربه و شرایط سخت
✔️کشور سازنده: چین
✔️اتصال سریع و ایمن شیلنگهای پنوماتیک
✔️تنوع بالای مدل‌ها برای تمام سناریوهای لولهکشی پنوماتیک
✔️بدنه فلزی مستحکم با آبکاری مقاوم
✔️تحمل بالا در برابر فشار، ضربه و شرایط سخت
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
اتصالات فلزی وان تاچ پنوماتیک (Metal One Touch Fittings)
سری کامل اتصالات فلزی وان تاچ شامل مدلهای PC، PL، PB، PX، KC و KN برای اتصال سریع و ایمن شیلنگهای پنوماتیک در خطوط هوای فشرده و تجهیزات صنعتی
اتصالات فلزی وان تاچ، نسل حرفه‌ای‌تر فیتینگ‌های پنوماتیک برای اتصال سریع شیلنگ هوا به مانيفولدها، سیلندرها، ولوها و تابلوهای پنوماتیک هستند. در این سری، شیلنگ تنها با یک حرکت به داخل فیتینگ رانده میشود و رینگ قفلکننده فلزی به همراه اورینگ داخلی، آب‌بندی مطمئن را ایجاد می‌کنند. بدنه فلزی (عمدتاً برنج با آبکاری مقاوم) تحمل بالایی در برابر فشار، ضربه و شرایط سخت محیطی دارد؛ به همین دلیل این سری برای نزدیکی به کمپرسور هوا، ماشینآلات لرزان و خطوطی که دسترسی تعمیراتی محدود است انتخاب ایده‌آل به‌شمار می‌رود.
در بسیاری از پروژه‌ها، هوای فشرده تولید شده توسط کمپرسور، پس از عبور از مدار تصفیه، به سمت تجهیزات مختلف از جمله چیلر، تابلوهای کنترلی و یونیت‌های فرآیندی هدایت میشود. در این مسیر، اتصال شیلنگهای پنوماتیک به تجهیزات با استفاده از اتصالات فلزی One Touch انجام می‌گیرد. هنگام طراحی سیستمهای سرمایشی مجهز به اواپراتور شل اند تیوپ یا اواپراتور مخصوص سردخانه، بخش فرمان و کنترل با هوای فشرده کار می‌کند؛ اما عبور گاز مبرد (مانند R22 یا R134a) همچنان از طریق لولهکشی مسی و شیر انبساط انجام میشود و این اتصالات صرفاً برای مدار هوا استفاده می‌شوند.
در بسیاری از پروژه‌ها، هوای فشرده تولید شده توسط کمپرسور، پس از عبور از مدار تصفیه، به سمت تجهیزات مختلف از جمله چیلر، تابلوهای کنترلی و یونیت‌های فرآیندی هدایت میشود. در این مسیر، اتصال شیلنگهای پنوماتیک به تجهیزات با استفاده از اتصالات فلزی One Touch انجام می‌گیرد. هنگام طراحی سیستمهای سرمایشی مجهز به اواپراتور شل اند تیوپ یا اواپراتور مخصوص سردخانه، بخش فرمان و کنترل با هوای فشرده کار می‌کند؛ اما عبور گاز مبرد (مانند R22 یا R134a) همچنان از طریق لولهکشی مسی و شیر انبساط انجام میشود و این اتصالات صرفاً برای مدار هوا استفاده می‌شوند.
۵ مزیت کلیدی اتصالات فلزی وان تاچ
- نصب و جداسازی بسیار سریع بدون نیاز به آچار برای سمت شیلنگ (One-touch Push-in).
- بدنه فلزی مستحکم با آبکاری مقاوم، مناسب محیطهای صنعتی خشن و مجاورت با کمپرسورهای هوا.
- آب‌بندی مطمئن با استفاده از اورینگ‌های با کیفیت و طراحی دقیق رینگ قفلکننده.

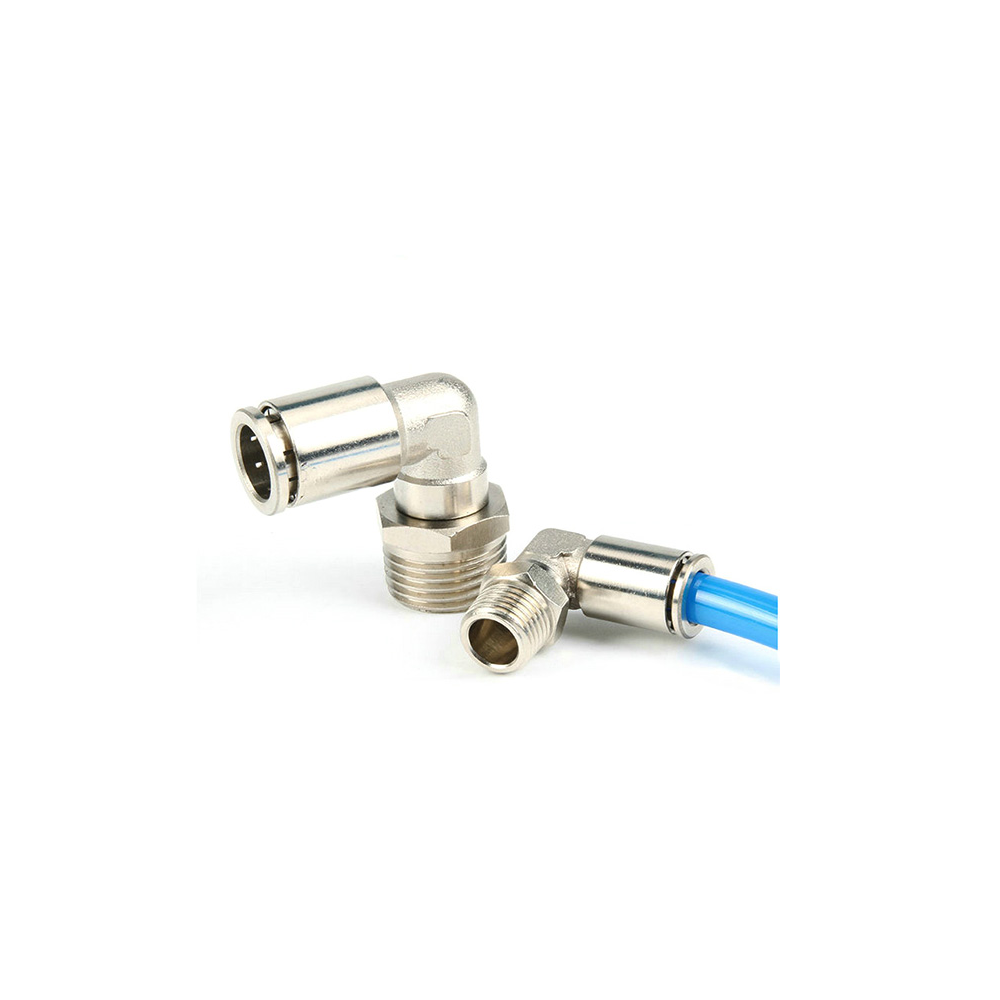

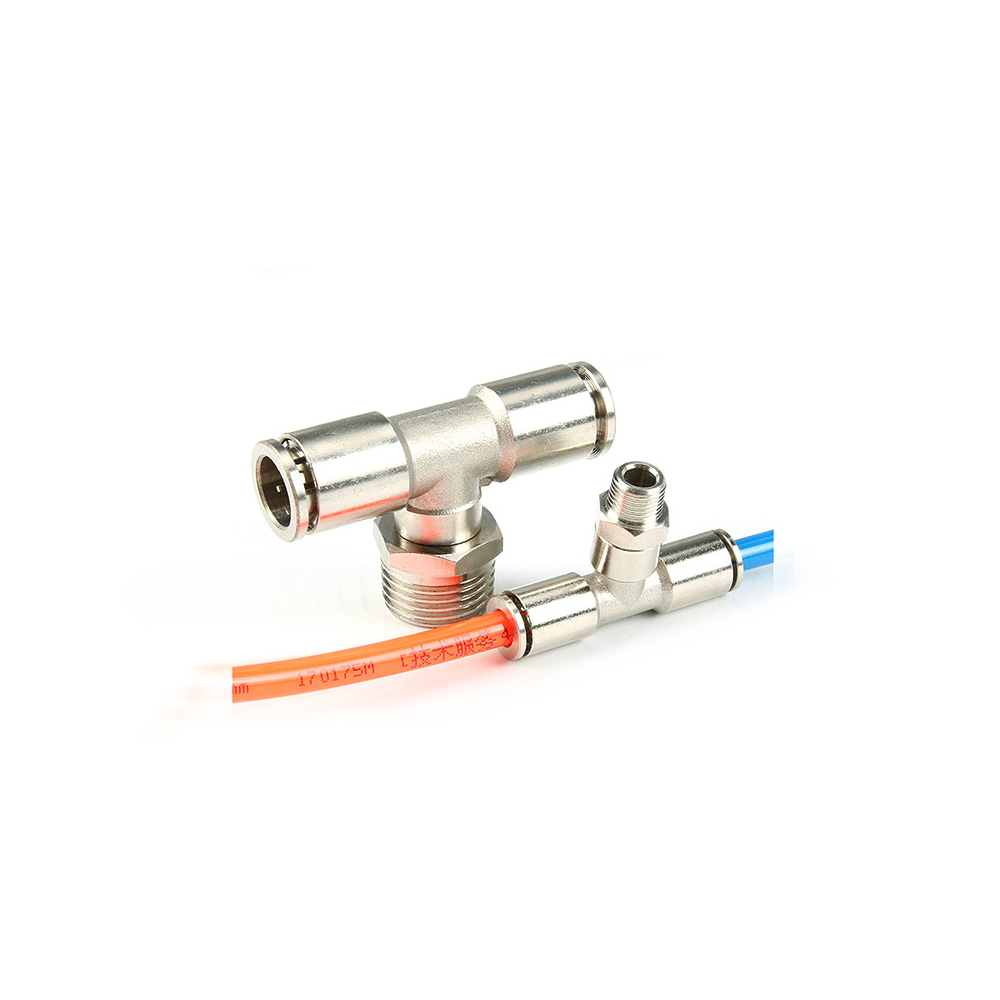

- تنوع بالای مدل‌ها (مستقیم، زانویی، سهراهی، Y، یونین، اسپید کنترل و ...) برای تمام سناریوهای لولهکشی پنوماتیک.
- قابل استفاده در کنار انواع تجهیزات سرمایشی، تابلوهای اتوماسیون و خطوط تولید بدون ایجاد تنگنای جریان هوا.
۱۰ ویژگی فنی مهم
- سازگار با شیلنگهای پنوماتیک در سایزهای متداول (مثلاً 4، 6، 8، 10، 12 و 16 میلیمتر بسته به نوع فیتینگ).
- تمرکز روی مدیای هوای فشرده خشک و تمیز؛ توصیه به استفاده همراه با فیلتر و رگولاتور استاندارد.
- محدوده فشار کاری تا حوالی 1.0MPa (با توجه به مشخصات سازنده و شرایط پروژه).
- محدوده دمای کاری معمولاً بین 0 تا 60 درجه سانتی‌گراد در سرویس هوا.
- بدنه برنجی با آبکاری نیکل یا بدنه فلزی مقاوم در برابر خوردگی سطحی.
- رزوه‌های استاندارد (G، R، NPT یا رزوه‌های متریک) برای اتصال به ولوها و مانيفولدهای پنوماتیک.
- امکان انتخاب سری‌های تقویتشده مانند KC و KN برای شرایط سختتر یا نیاز به یونین‌ها و اسپید کنترل.
- طراحی داخلی مناسب برای کاهش افت فشار و حفظ دبی هوای موردنیاز اکچویتورها.
- نصب آسان در تابلوهای پنوماتیک در ترکیب با سوئیچ فشار، شیرهای کنترل و ماژول‌های لوژی.
- قابل استفاده در کنار لرزه‌گیر و سایر اتصالات برای مهار لرزش در خطوط هوای فشرده متصل به کمپرسور.
انواع مدلهای متداول Metal One Touch Fittings
* مقادیر دقیق سایز شیلنگ، رزوه و طول‌ها مطابق با جدول‌های سازنده در کاتالوگ رسمی تعیین میشود.
مشخصات فنی مشترک (به‌صورت کلی)
لینک‌های مرتبط در سایت MTM Part: تجهیزات سرمایشی • اواپراتور شل اند تیوپ • اواپراتور مخصوص سردخانه • گاز مبرد • جداکننده روغن • لرزه‌گیر • فیلتر درایر • کنترلر سیستمهای برودتی
سوالات متداول درباره اتصالات فلزی وان تاچ
1) در چه جاهایی بهتر است از اتصالات فلزی به‌جای اتصالات پلاستیکی استفاده شود؟
2) آیا میتوان از این اتصالات برای عبور گاز مبرد استفاده کرد؟
3) برای جلوگیری از نشتی هوا چه نکاتی باید رعایت شود؟
4) آیا این اتصالات برای کار در کنار چیلر و سیستمهای سرمایشی مناسب‌اند؟
5) تفاوت سری PC، PL، PB و PX چیست؟

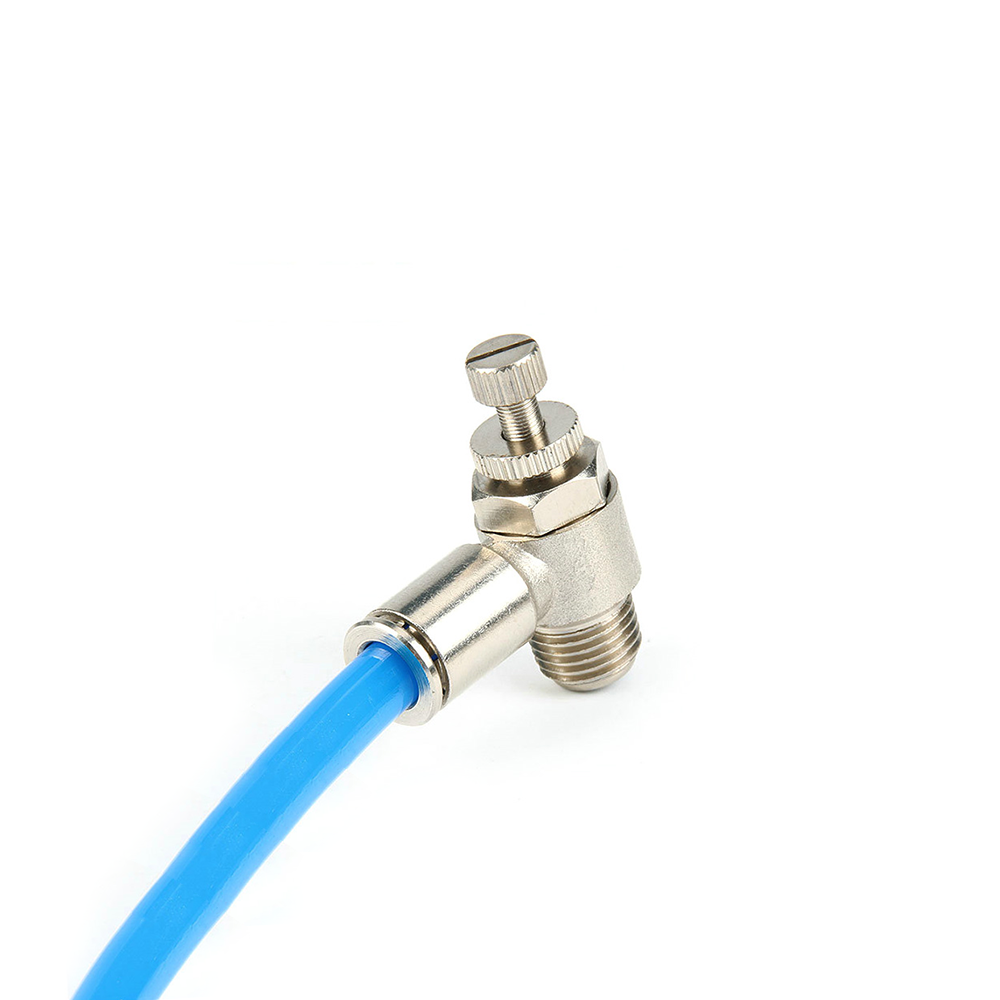

6) آیا امکان استفاده از اسپید کنترل در همین خانواده وجود دارد؟
7) آیا برای هر سایز شیلنگ، رزوه‌های مختلف موجود است؟
8) چگونه برای پروژه خود مشاوره فنی بگیرم؟
خلاصه مقایسه چند مدل پرکاربرد
