اتصال پنوماتیک فلزی BLCH-سریPC
- برند: BLCH
- کدکالا:
✔️اتصال سریع یک‌لمسی
✔️جنس برنج با آبکاری نیکل
✔️تنوع بالا در نوع رزوه و فرم بدنه
✔️سازگاری با محدوده متنوعی از شیلنگ‌ها
✔️مناسب هوای فشرده با فشار کاری 0 تا 1.0MPa
✔️سایز شیلنگهای قابل اتصال 4 الی 12 میلیمتر
✔️کشور سازنده: چین
✔️جنس برنج با آبکاری نیکل
✔️تنوع بالا در نوع رزوه و فرم بدنه
✔️سازگاری با محدوده متنوعی از شیلنگ‌ها
✔️مناسب هوای فشرده با فشار کاری 0 تا 1.0MPa
✔️سایز شیلنگهای قابل اتصال 4 الی 12 میلیمتر
✔️کشور سازنده: چین
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت

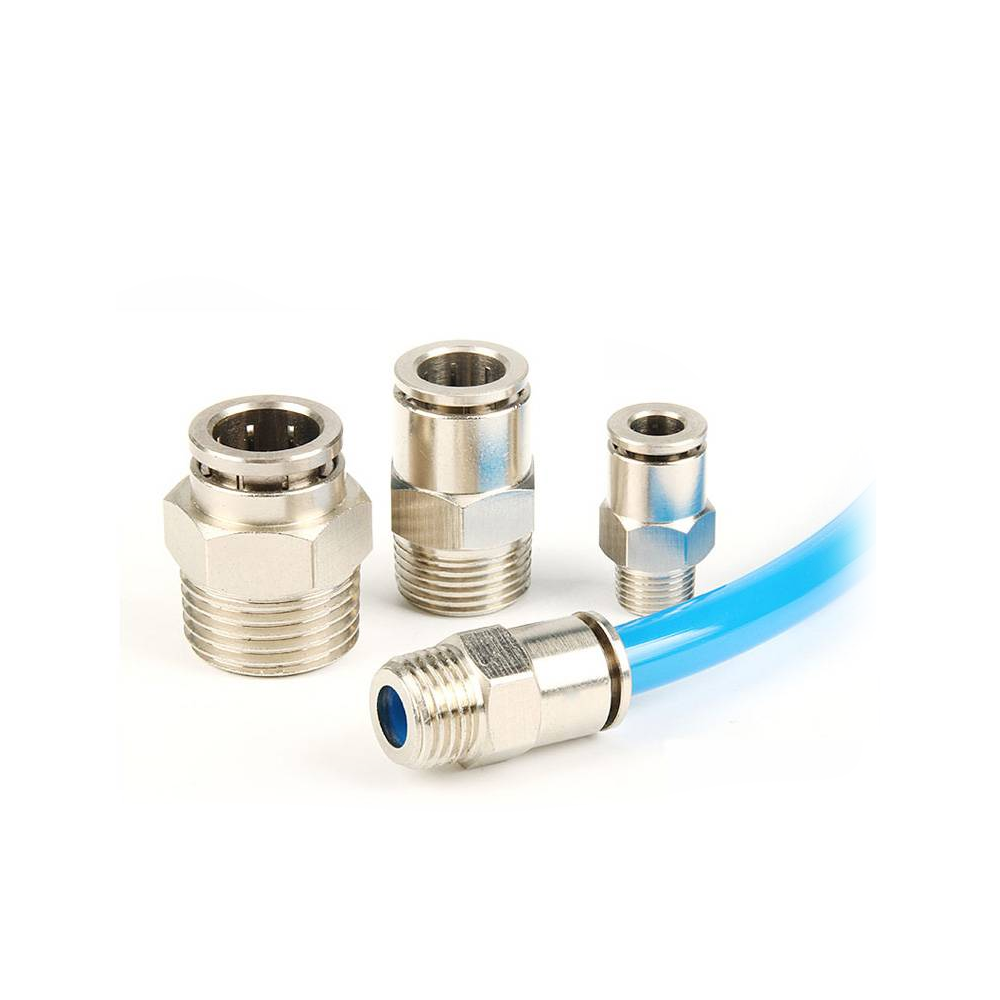

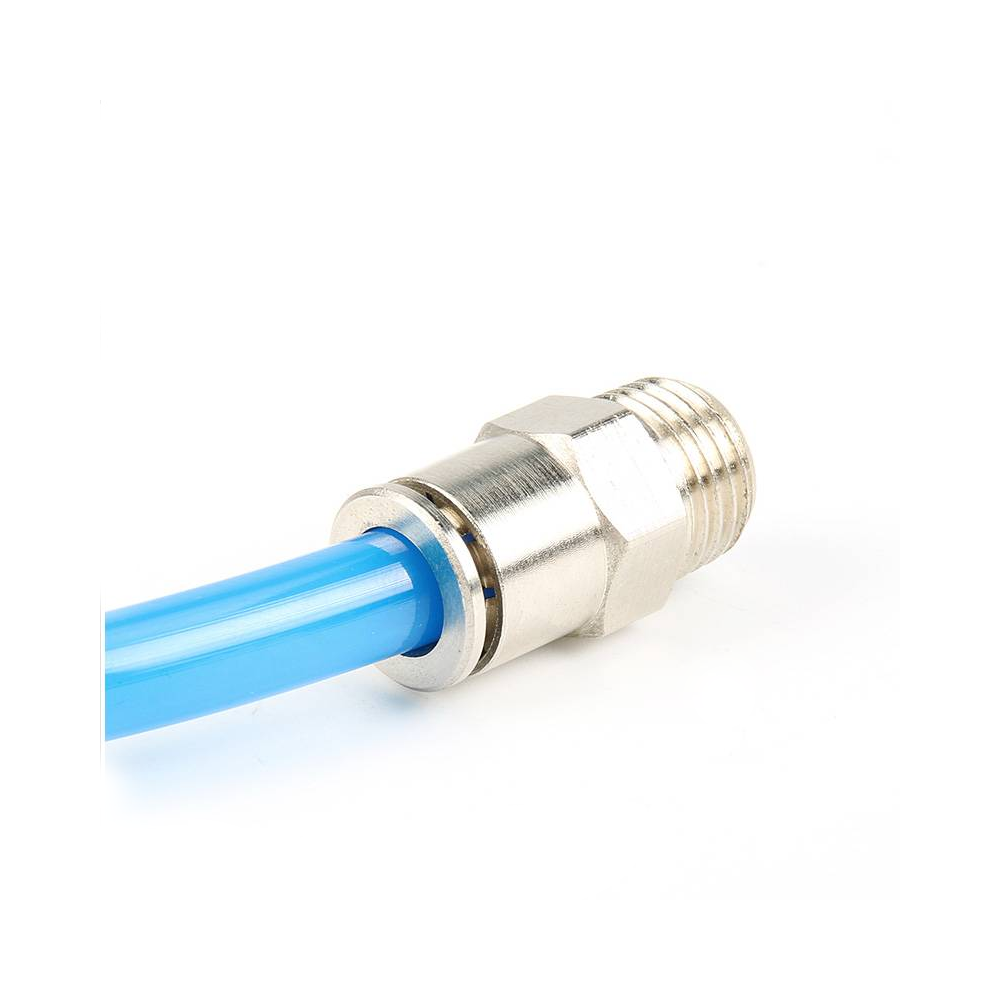

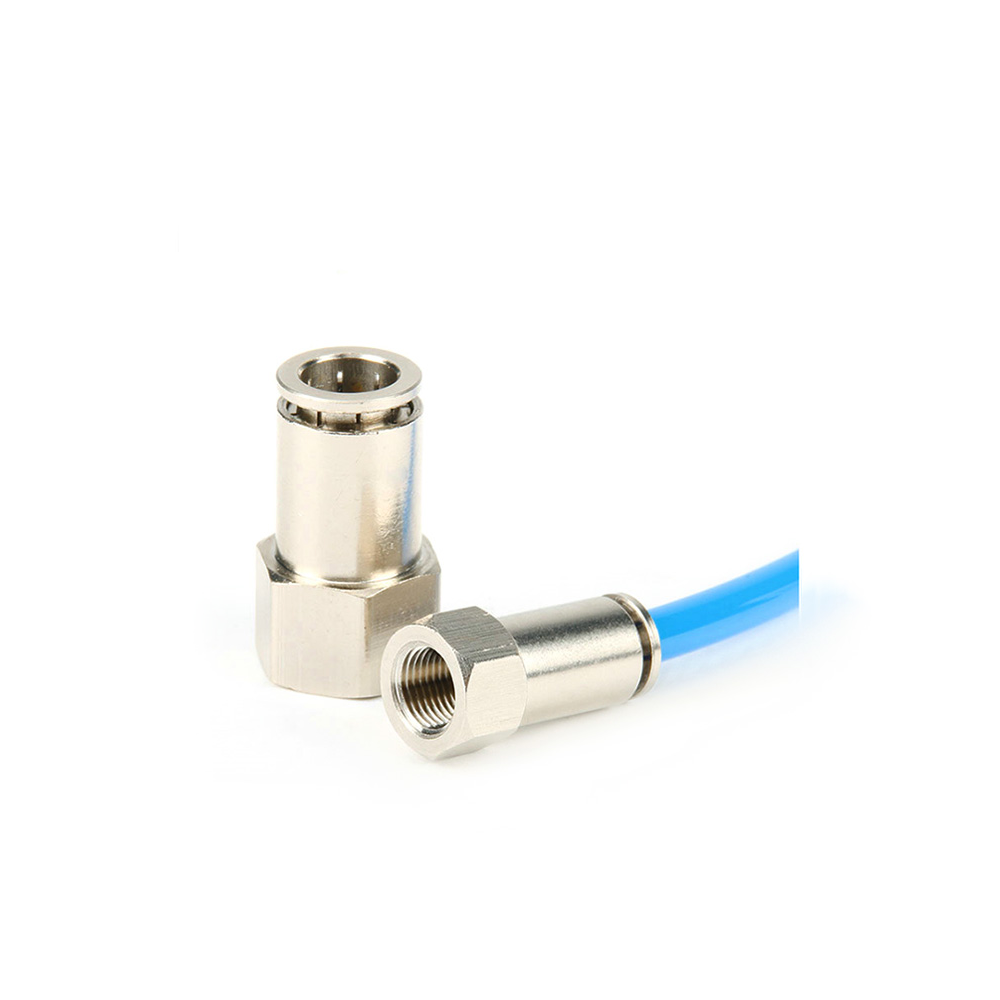

اتصال پنوماتیک فلزی سریPC
(One Touch Metal Pneumatic Quick Connector)
اتصال سریع یک‌لمسی از جنس برنج با آبکاری نیکل؛ مناسب هوای فشرده با فشار کاری 0 تا 1.0MPa، دمای 0 تا 60°C و شیلنگهای 4 تا 12 میلیمتر
اتصالات پنوماتیک فلزی سری PC از نوع اتصال سریع یک‌لمسی هستند که برای اتصال و جداسازی سریع شیلنگهای هوای فشرده در خطوط اتوماسیون پنوماتیک به کار می‌روند. بدنه این فیتینگها از برنج تمامعیار با آبکاری نیکل ساخته شده و در برابر خوردگی، سایش و تنش‌های مکانیکی مقاومت بالایی دارد. طراحی داخلی مسیر هوا به گونه‌ای است که افت فشار کم و عبور جریان یکنواخت برای فشار کاری حدود 0 تا 1.0 مگاپاسکال تأمین شود. این اتصالات در ماشینآلات بستهبندی، خطوط مونتاژ، سیستمهای انتقال، تجهیزات سرمایشی و تهویه و یونیت‌های پنوماتیک مستقل مورد استفاده قرار می‌گیرند. ترکیب اتصال رزوه‌ای بر روی منیفولد یا بدنه دستگاه با شیلنگ یک‌لمسی، نصب را سریع و سرویس دوره‌ای را بسیار ساده میکند.
۵ مزیت کلیدی اتصالات فلزی سری PC
- ساخته‌شده از برنج با آبکاری نیکل برای طول عمر زیاد و مقاومت بالا در محیطهای صنعتی مرطوب و روغنی.
- مکانیزم اتصال سریع یک‌لمسی که زمان نصب و سرویس شیلنگهای هوا را به‌شدت کاهش می‌دهد.
- سازگاری با محدوده متنوعی از شیلنگ‌ها (۴، ۶، ۸، ۱۰ و ۱۲ میلیمتر) برای انعطاف در طراحی مدار پنوماتیک.
- تنوع بالا در نوع رزوه و فرم بدنه (مستقیم، زانویی، سهراهی T و Y، یونیون و...) متناسب با چیدمان تجهیزات.
- عملکرد پایدار در فشار کاری تا 1.0MPa و دمای 0 تا 60°C برای اکثر مدارهای هوای فشرده استاندارد.
۱۰ ویژگی فنی مهم
- کاربرد: اتصال سریع شیلنگ هوای فشرده در مدارهای کنترلی و قدرتی پنوماتیک.
- سیال کاری: هوای فشرده فیلترشده (در صورت نیاز روغن‌کاری‌شده مطابق دستورالعمل سازنده).
- فشار کاری معمول: حدود 0~1.0MPa (تقریباً 0~150psi) بسته به مدل و شرایط نصب.
- محدوده دمای کاری: حدود 0~60°C برای محیطهای صنعتی استاندارد.
- سایز شیلنگهای قابل اتصال: 4، 6، 8، 10 و 12 میلیمتر.
- جنس بدنه: برنج با آبکاری نیکل؛ مقاوم در برابر خوردگی و سایش.
- انواع فرم بدنه: PC مستقیم رزوه نری، PL زانویی نری، PB سهراهی T، PX سهراهی Y، یونیون‌ها و نسخههای KC و KN.
- اتصال رزوه: معمولاً رزوه‌های استاندارد (BSP/معادل) مطابق با بلوک یا منیفولد پنوماتیک.
- نگهداری آسان: با فشار روی رینگ قفل، شیلنگ به‌سرعت جدا شده و تعویض یا سرویس انجام میشود.
- کاربرد در سیستمهای سرمایشی: مناسب مدار هوای فشرده عملگرها در کنار تجهیزات برودتی، چیلر، اواپراتور و شیرهای انبساط در بخش کنترلی.
نمونه کدها و سایزبندی سری PC
جدول مقایسه‌ای فرم‌های اصلی سری PC
لینک‌های مرتبط: تجهیزات پنوماتیک • تجهیزات سرمایشی • اواپراتور شل اند تیوپ • اواپراتور سردخانه • گاز مبرد • جداکننده روغن • لرزه‌گیر • کنترلر سیستمهای برودتی • گلوب ولو
سوالات متداول
1) سری PC دقیقاً چه نوع اتصالی است؟
2) آیا این فیتینگها فقط برای هوا مناسباند؟
3) چگونه از نشتی در محل اتصال شیلنگ جلوگیری کنیم؟
4) تفاوت مدل‌های PC، PL، PB و PX چیست؟
5) آیا این سری برای خطوط نزدیک به چیلر و تجهیزات برودتی مناسب است؟
6) آیا نیاز به آب‌بندی رزوه است؟
7) چه زمانی بهتر است اتصال تعویض شود؟
8) برای انتخاب سایز مناسب چه اطلاعاتی نیاز است؟
