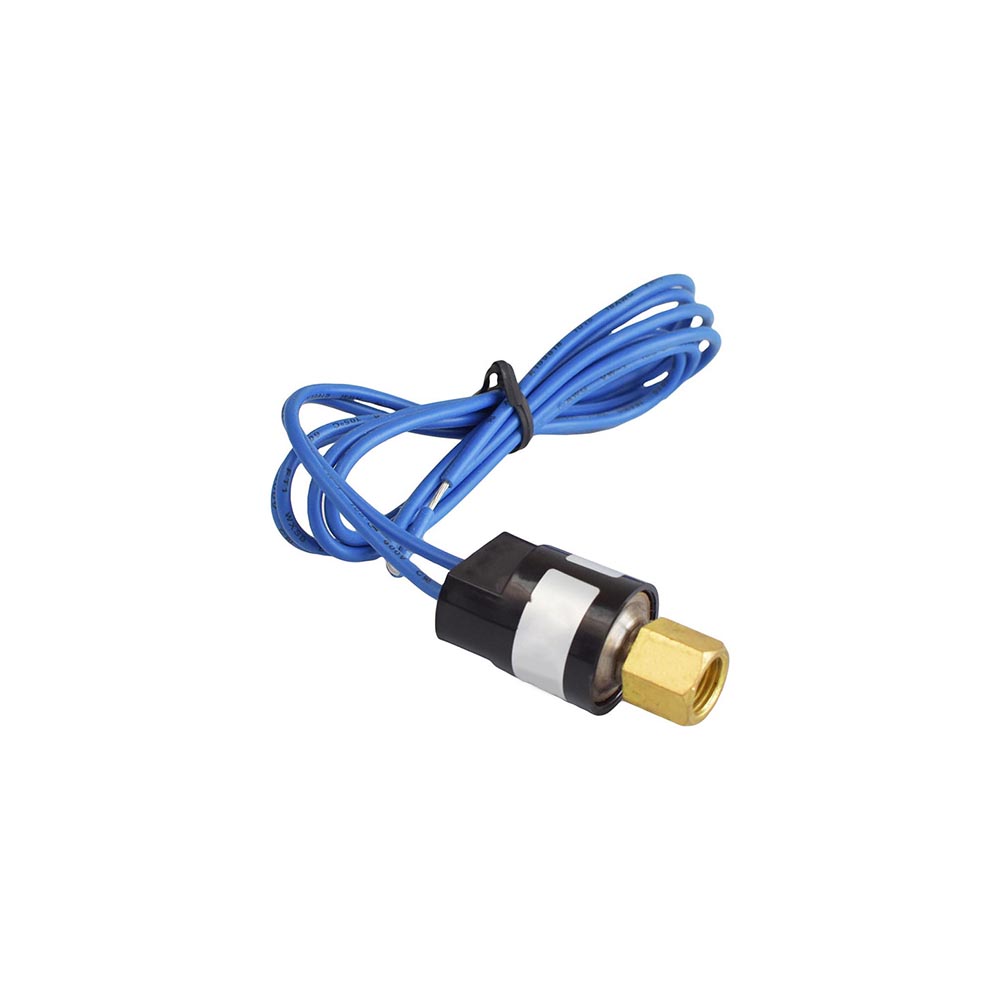

پرشر سوئیچ High Pressure — رنج 300–450 psi

650,000 تومان
✔️حفاظت مطمئن کمپرسور
✔️ریست دستی/خودکار
✔️ قطع مدار در فشارهای خطرناک
✔️طول عمر بالاتر تجهیزات
✔️قابلیت تنظیم آسان برای انطباق با مبرد
✔️کاهش تریپ‌های حرارتی و خرابی
✔️سازگاری سیستماتیک با کنترلرهای برودتی
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

High Pressure Switch, HP, پرشر سوئیچ, سوئیچ فشار بالا, 300-450 psi, R22, R134a, R407C, R404A, R410A, R32, cut-out, reset manual, reset auto, SPDT, کمپرسور, حفاظت فشار بالا, چیلر, سردخانه, DX, کندانسینگ یونیت, کنترلر برودتی, سوئیچ فشار, لرزه گیر, جداکننده روغن, فیلتر درایر

پرشر سوئیچ High Pressure — رنج 300–450 psi

مناسب برای سامانه‌های DX، چیلر و سردخانه • سازگار با گاز R22 و سایر گازهای مبرد

پرشر سوئیچ یکی از تجهیزات کنترلی مهم در سیستم‌های تبرید و تهویه مطبوع است که وظیفه کنترل و حفاظت فشار را بر عهده دارد. این قطعه با قطع و وصل مدار در فشار مشخص، از آسیب دیدن کمپرسور و تجهیزات برودتی جلوگیری می‌کند و نقش مهمی در ایمنی سیستم دارد.

این سوئیچ فشار بالا (High Pressure) با رنج قابل‌تنظیم 300 تا 450 psi، نقطه قطعِ مطمئنی برای حفاظت کمپرسور و مدار تبرید ایجاد می‌کند. با افزایش فشارِ کندانسینگ به حد تنظیم، فرمان قطع به مدار داده می‌شود تا از اورپرشر، تریپ ایمنی و آسیب احتمالی جلوگیری گردد. گزینه‌های ریست دستی یا خودکار متناسب با نیاز پروژه قابل انتخاب‌اند. استفاده از فیلتر درایر و پوسته فیلتر برای سلامت مدار و لرزه‌گیر برای پایداری مکانیکی توصیه می‌شود.

۵ مزیت کلیدی

  • حفاظت مطمئن کمپرسور با قطع مدار در فشارهای خطرناک (300–450 psi).
  • قابلیت تنظیم آسان برای انطباق با مبرد و شرایط آب‌وهوایی.
  • ریست دستی/خودکار مطابق سیاست ایمنی سایت.
  • طول عمر بالاتر تجهیزات با کاهش تریپ‌های حرارتی و خرابی.
  • سازگاری سیستماتیک با کنترلرهای برودتی و مدارهای تجهیزات سرمایشی.

۱۰ ویژگی فنی (با اعداد)

ویژگی مقدار
رنج تنظیم فشار 300–450 psi (قابل‌تنظیم)
نوع ریست دستی/خودکار (بسته به مدل)
نوع کنتاکت SPDT (کنتاکت تغییر وضعیت)
سازگاری با مبرد R22 و سایر گازهای مبرد
کاربرد معمول حفاظت HP کمپرسور، قطع فن کندانسور، آلارم ایمنی
سرویس‌ابیلیتی پیچ تنظیم مشخص با درپوش محافظ، دسترسی آسان
محیط نصب اتاق تاسیسات، کنار کندانسور یا رک برودتی
اتصال به مدار پورت فشار بالا (لوله دشارژ/خروجی کندانسور)
ایمنی قابلیت قفل تنظیم و مهروموم پس از راه‌اندازی
سازگاری سیستم یکپارچگی با کنترلر و سوئیچ فشارهای هم‌خانواده

جدول مشخصات — مدل‌های نمونه

مدل رنج تنظیم (psi) نوع ریست کنتاکت کاربرد پیشنهادی
HP-300/Auto 300–420 خودکار SPDT یونیت‌های DX کوچک
HP-350/Manual 320–450 دستی SPDT چیلر و رک فروشگاهی
HP-400/Manual 350–450 دستی SPDT کاربری صنعتی/کندانسینگ یونیت

جدول مقایسه‌ای — High / Low / Dual Pressure

نوع رنج نمونه کارکرد اصلی کاربرد
High Pressure 300–450 psi قطع در فشار بالا حفاظت کمپرسور/فن کندانسور
Low Pressure 5–60 psi قطع در افت فشار/کمبود مبرد حفاظت یخ‌زدگی/کمبود شارژ
Dual (HP/LP) LP + HP دو عملکرد در یک بدنه پکیج‌های یکپارچه

توضیح مهندسی و نکات طراحی

تنظیم نقطه قطع (Cut-out) باید با توجه به نوع گاز مبرد، دمای محیط و ظرفیت کندانسور انجام شود. برای R22، انتخاب نقطه‌ای که هم ایمنی کمپرسور را تضمین کند و هم از قطع‌ووصل مکرر (Short Cycling) جلوگیری نماید، کلیدی است. در سیستم‌های با اواپراتور شل‌اندتیوب یا اواپراتور سردخانه، هماهنگی بین ظرفیت کمپرسور، فن‌های کندانسور و کنترل‌های HP/LP ضروری است. برای کاهش شوک مکانیکی، استفاده از لرزه‌گیر و جهت مدیریت روغن، جداکننده روغن توصیه می‌شود.

پس از راه‌اندازی، تنظیمات با پلمب/درپوش محافظ ثابت شود. برای یکپارچه‌سازی با کنترلر سیستم‌های برودتی، از وضعیت کنتاکت SPDT جهت آلارم/قطع فرمان بهره ببرید.

لینک‌های مفید

سوالات متداول پرشر سوئیچ HP 300–450 psi

✔️ کارکرد اصلی HP سوئیچ چیست و چرا حیاتی است؟
با پایش فشار کندانسینگ، در نقطه Cut-out مدار کمپرسور/فن قطع می‌شود تا از افزایش فشار و آسیب‌های پرهزینه جلوگیری گردد. HP سوئیچ نخستین سد ایمنی در سیستم‌های DX، چیلر و سردخانه است.
✔️ سازگاری با R22 و نکات تنظیم چیست؟
با گاز R22 سازگار است. Cut-out را بر اساس دمای محیط، فشار کاری کندانسور و ظرفیت کمپرسور تنظیم کنید و دیفرانسیل را طوری برگزینید که از شورت‌سایکل جلوگیری شود. لیست کامل گازهای مبرد را نیز ببینید.
✔️ تفاوت Manual Reset و Auto Reset چیست؟
در ریست دستی، پس از رفع اشکال باید دکمه ریست فشرده شود؛ در ریست خودکار با افت فشار به محدوده امن، سوئیچ خودکار وصل می‌شود. انتخاب نوع ریست به سیاست ایمنی سایت و حضور اپراتور بستگی دارد.
✔️ مناسب چه کاربردهایی است؟
چیلرهای هواخنک/آب‌خنک، یونیت‌های DX، رک‌های فروشگاهی و کندانسینگ یونیت. محل نصب معمولاً روی پورت فشار بالا در خروجی کندانسور یا دشارژ کمپرسور است.
✔️ بهترین محل نصب و نکات لوله‌کشی؟
خط اتصال کوتاه و بدون لرزش انتخاب شود. برای کاهش تنش از لرزه‌گیر استفاده کنید و پس از تنظیم نهایی، پیچ تنظیم را با درپوش محافظ ایمن نمایید.
✔️ چه اقلام مکملی توصیه می‌شود؟
✔️ نحوه سیم‌بندی SPDT و نکات ایمنی؟
از کنتاکت‌های NO/NC برای فرمان قطع و آلارم به‌طور همزمان استفاده کنید. در مدار فرمان از رله واسط بهره ببرید و حتماً تست قطع/وصل را در فشارهای واقعی اجرا کنید.
✔️ برنامه نگهداری و کالیبراسیون چگونه باشد؟
هر فصل صحت Cut-out، وضعیت کنتاکت‌ها و عدم نشتی اتصالات بررسی شود. در صورت تغییر مبرد/شرایط کاری، تنظیمات بازبینی گردد و درپوش محافظ سالم بماند.
✔️ خطاهای رایج در انتخاب نقطه Cut-out چیست؟
تنظیم بیش از حد پایین → شورت‌سایکل و استهلاک؛ تنظیم بیش از حد بالا → حفاظت ناکافی. تمیزی کویل کندانسور، سلامت فن‌ها و شارژ مبرد را همزمان کنترل کنید.
✔️ اتصال به کنترلرهای برودتی و مزایای آن چیست؟
با اتصال خروجی SPDT به ورودی دیجیتال کنترلر، ثبت آلارم، تاخیر ریست، لاگ خطا و اعلان به اپراتور ممکن می‌شود و ریسک خرابی‌های پرهزینه کاهش می‌یابد.
✔️ تفاوت ریست دستی و خودکار چیست؟
ریست دستی پس از قطع نیازمند فشردن دکمه است؛ ریست خودکار پس از افت فشار به محدوده امن، مدار را وصل می‌کند.
✔️ آیا به کالیبراسیون نیاز دارد؟
در راه‌اندازی اولیه، نقطه قطع تنظیم و تست می‌شود؛ در سرویس‌های دوره‌ای صحت آن بررسی گردد.
✔️ برای چیلر چه بازه‌ای مناسب است؟
بسته به مبرد، دمای طرح و کندانسور؛ معمولاً در نیمه بالایی بازه 300–450 psi تنظیم می‌شود تا حفاظت کافی فراهم شود.
