فلوسوئیچ اختلاف فشار اکول ACOL مدل WFS10010BB

36,000,000 29,000,000 تومان
✔️سنجش اختلاف فشار هیدرولیکی
✔️دارای استاندارد فرآیندی پیوسته
✔️ایده‌آل برای انواع مدار فرمان‌های صنعتی
✔️پوشش کامل جریانات القایی
✔️ ساخته شده از آلیاژ برنج باکیفیت
✔️عدم تحمیل هیچ افت فشاری به پمپ چیلر
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

فلوسوئیچ اختلاف فشار اکول, پرشر سوئیچ دیفرانسیل چیلر, ACOL WFS10010BB, قیمت فلوسوئیچ اکول, سنسور جریان آب چیلر, حفاظت ضدیخ اواپراتور, کلید جریان اختلاف فشار, میکروسوئیچ SPDT, استاندارد IP65 اکول, خرید تجهیزات کنترلی چیلر صنعتی, کنترل آنلاین اکول上海

فلوسوئیچ اختلاف فشار اکول ACOL مدل WFS10010BB

کلید جریان دیفرانسیلی پوسته برنجی | تحمل فشار تا 10Bar | مدار فرمان SPDT | درجه حفاظت IP65 | راهنمای کامل انتخاب، سیم‌کشی و مشخصات فنی کاتالوگ

فلوسوئیچ اختلاف فشار اکول (ACOL) مدل WFS10010BB پالس‌کننده و فرشته نجات هیدرولیکی چیلر صنعتی شماست! در سیستم‌های تهویه مطبوع، اگر پمپ آب به هر دلیلی (مثل سوختن موتور یا قطع برق) از کار بیفتد و کمپرسور همچنان به سرد کردن آب ادامه دهد، آب درون اواپراتور در کمتر از چند ثانیه یخ زده و منجر به ترکیدن لوله‌های گران‌قیمت اواپراتور می‌شود. این محصول با مکانیزم فوق‌العاده دقیق اختلاف فشاری خود، این ریسک را کاملاً صفر می‌کند.

💡 مزیت فنی نسبت به مدل‌های پاروئی (پدلی): این مدل بر خلاف فلوسوئیچ‌های پاروئی، در اثر رسوب آب یا شکستن پدل داخل لوله گیر نمی‌کند و خرابی کاذب ندارد.

چرا خرید فلوسوئیچ دیفرانسیل ACOL مدل WFS10010BB یک ضرورت است؟

  • ✔️ بدنه برنجی مستحکم (Brass body): بخش مکانیکی پایینی کاملا از آلیاژ برنج باکیفیت ساخته شده تا در برابر خورندگی آب و رسوبات کاملا مقاوم باشد.
  • ✔️ استاندارد عایقی IP65: جعبه مشکی رنگ بالایی که بخش الکترونیکی را پوشش می‌دهد، کاملاً آب‌بند بوده و در محیط‌های مرطوب موتورخانه و کندانسینگ یونیت‌ها بدون مشکل کار می‌کند.
  • ✔️ میکروسوئیچ توان بالا: بر اساس کاتالوگ پلاک کالا، خروجی الکتریکی توانایی سوییچ‌زنی تا 10(3)A 250VAC را دارد که برای انواع مدار فرمان‌های صنعتی ایده‌آل است.
  • ✔️ عدم ایجاد افت فشار در مسیر: چون مستقیماً سدی در برابر لوله آب ایجاد نمی‌کند، برخلاف مدل‌های پدلی هیچ افت فشاری به پمپ چیلر تحمیل نخواهد کرد.

۱) رمزگشایی مهندسی مشخصات پلاک کالا (Technical Dataplate)

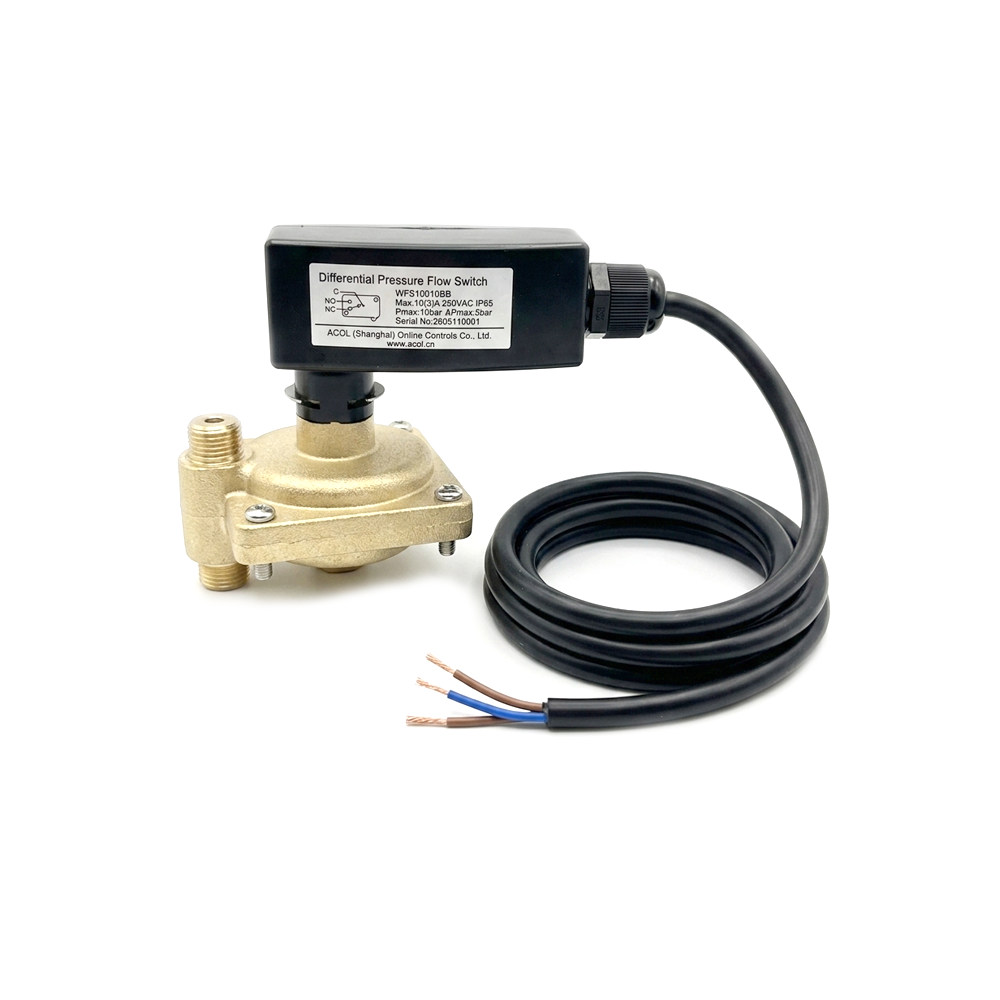

بیایید مقادیر حک شده روی برچسب محصول را که در تصاویر ارسالی مشخص است، به زبان کاملاً ساده بررسی کنیم تا از انتخاب خود مطمئن شوید:

* مدل دقیق (Model): WFS10010BB (کد شناسایی رسمی شرکت اکول شانگهای)
* حداکثر فشار استاتیک (Pmax): 10 bar (یعنی بدنه برنجی سنسور، فشار کل خط آب را تا ۱۰ بار کاملاً تحمل می‌کند.)
* حداکثر اختلاف فشار مجاز (ΔPmax): 5 bar (حداکثر تفاوت فشار بین ورودی و خروجی آب نباید از ۵ بار فراتر رود.)
* میکرو سوییچ خروجی: Max: 10(3)A 250VAC (پوشش کامل جریانات القایی و اهمی مدار فرمان چیلر)

۲) راهنمای سیم‌کشی مدار فرمان (نقشه مکانیکال SPDT)

طبق نقشه حک شده روی بدنه دستگاه، این سنسور از یک کنتاکت تغییر حالت دهنده تک قطب SPDT بهره می‌برد. نحوه اتصال سیم‌ها به پایه‌ها به این شرح است:

نام پایه روی نقشه ماهیت عملکرد الکتریکی نحوه سیم‌کشی استاندارد در چیلر
C (Common) پایه مشترک ورودی فاز فرمان اصلی مدار به این پایه متصل می‌شود.
NO (Normally Open) کنتاکت در حالت عادی باز به بوبین کنتاکتور کمپرسور یا برد کنترلر متصل می‌شود (وقتی جریان آب برقرار شود، این کلید بسته شده و چیلر روشن می‌گردد).
NC (Normally Closed) کنتاکت در حالت عادی بسته به چراغ سیگنال خطا (Fault) یا آلارم متصل می‌شود تا در صورت قطع آب، سریعاً اپراتور مطلع شود.

۳) مکانیزم و نحوه نصب هیدرولیکی (به زبان ساده)

این تجهیز به جای قرار گرفتن در مسیر اصلی لوله، توسط دو لوله مویی یا لوله سایز کوچک (تست پوینت) به صورت موازی به **ورودی آب اواپراتور (Inlet)** و **خروجی آب اواپراتور (Outlet)** متصل می‌شود. بر اساس قوانین مکانیک سیالات (فرمول افت فشار در مبدل‌ها)، وقتی آب با دبی استاندارد درون اواپراتور جریان دارد، یک اختلاف فشار ثابت بین ورودی و خروجی ایجاد می‌شود. این اختلاف فشار به دیافراگم داخلی فلوسوئیچ اکول فشار آورده، فنر کالیبره شده را فشرده می‌کند و با تحریک میکروسوئیچ، سیگنال "جریان آب برقرار است" را به برد صادر می‌کند. اگر دبی آب کم شود، اختلاف فشار افت کرده و سوئیچ فرمان قطع صادر می‌نماید.

۴) جدول انطباق مشخصات برای مهندسین ناظر و خریداران

پارامتر ارزیابی مشخصات مدل WFS10010BB امتیاز در سورس مرجع (ACOL)
نوع عملکرد حفاظتی سنجش اختلاف فشار هیدرولیکی (Anti-Freeze protection) تایید شده درجه A
نوع متریال پوسته هیدرولیک Forged Brass (برنج فورج شده ضد اکسیداسیون) تاییدیه استاندارد آلیاژ
محیط‌های کاری مجاز سیال آب شهری، آب چاه فیلتر شده، محلول آب و گلیکول (تا ۵۰ درصد) صنعتی و تهویه مطبوع
قابلیت تنظیم مجدد (Reset) اتوماتیک (Auto-Reset پس از توازن مجدد فشار خط) استاندارد فرآیندی پیوسته
💡 منبع و مرجع موثق فنی: اطلاعات و ساختار عملکردی این تجهیز کاملاً منطبق بر استانداردهای بین‌المللی تجهیزات حفاظتی کنترل جریان در سیستم‌های هیدرولیک چیلر (مطابق با کاتالوگ مهندسی کمپانی ACOL Shanghai Online Controls Co.) تایید و تدوین شده است.

آیا برای پروژه خود نیاز به تامین فوری فلوسوئیچ اصلی اکول دارید؟

سوالات متداول خریداران (FAQ)

✔️ چرا مدل دیفرانسیلی ACOL از مدل‌های پدلی بازار بهتر است؟
چون قطعه مکانیکی (پدل) در مسیر مستقیم آب قرار ندارد که به مرور زمان با رسوب یا خستگی فلز بشکند. همچنین ریسک گیر کردن پدل در حالت روشن (که باعث ترکیدن اواپراتور می‌شود) در این مدل کاملا صفر است.
✔️ درجه حفاظت IP65 این تجهیز چه کمکی به سیستم می‌کند؟
درجه IP65 نشان‌دهنده مقاومت کامل در برابر ورود گرد و غبار و پاشش آب از تمامی جهات است. این ویژگی باعث می‌شود تجهیز در رطوبت بالای موتورخانه‌ها یا فضاهای باز چیلر به هیچ عنوان دچار اتصالی برقی نشود.
✔️ آیا این مدل برای پمپ‌های آب با دبی متغیر (اینورتردار) مناسب است؟
بله، مشروط بر اینکه حداقل دبی مورد نیاز برای عبور از اواپراتور، اختلاف فشاری بالاتر از نقطه تنظیم (Set-point) سوئیچ ایجاد کند تا دستگاه فرمان قطع کاذب صادر نکند.
