شیر برقی-پدالی پنوماتیک BLCH-مدل FV / 3F / 3FM (3/2 Way)

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️ کنترل دستی سریع و ایمن
✔️سری 3F با پدال آلومینیومی
✔️سری 3FM با پدال پلاستیکی
✔️ایمنی ذاتی مدار با حالت نرمال‌بسته
✔️سازگاری با پورت‌های استاندارد
✔️کارکرد پایدار در دمای محیط 0~70°C
✔️دمای کاری مجاز ۰ تا ۷۰ درجه سانتی‌گراد
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر پدالی پنوماتیک, Foot Pedal Valve, FV-02, 3F210-06, 3F210-08, 3FM210-06, 3FM210-08, 3/2 way, G1/8, G1/4, Normally Closed, Direct Acting, قفل مکانیکی, BLCH, پایدار, کنترل دستی, ولو پایی, قطعات پنوماتیک, MTM Part

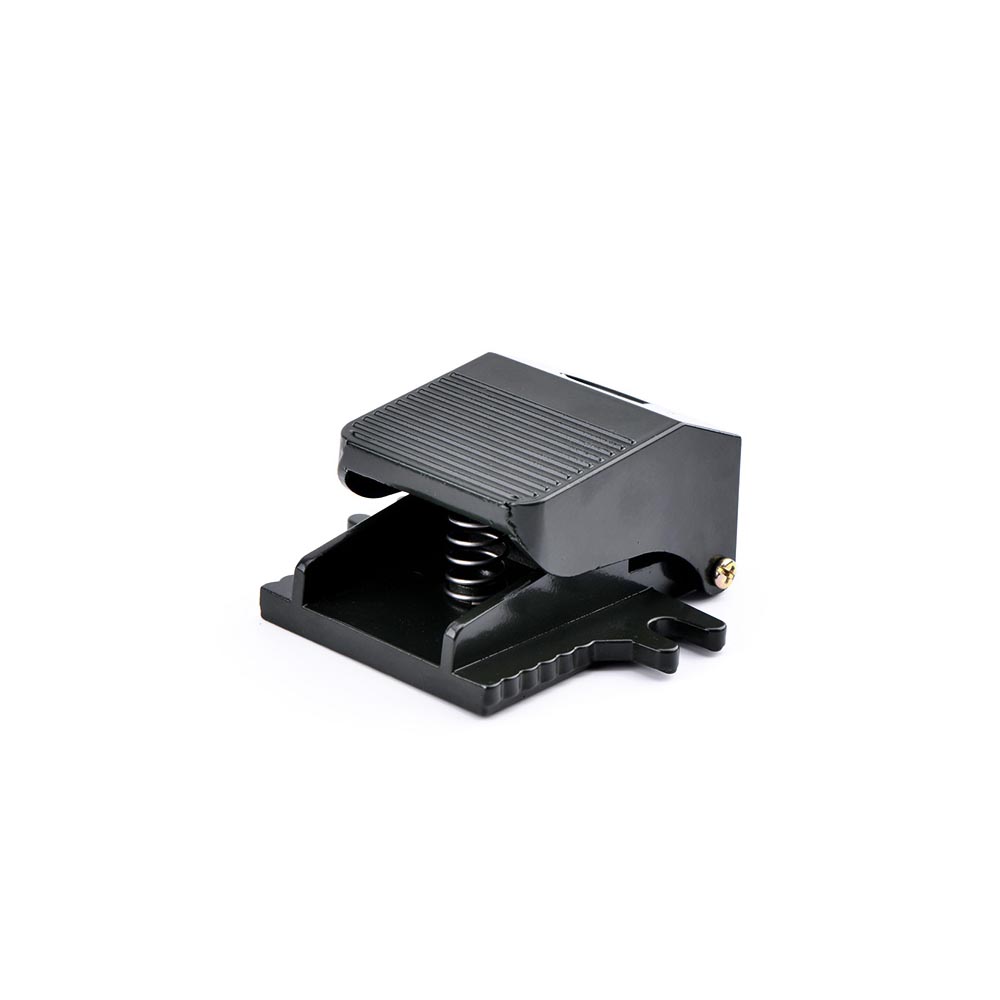

شیر پدالی پنوماتیک FV / 3F / 3FM (3/2 Way)

اقدام مستقیم • نرمال‌بسته • پورت G1/8 و G1/4 • گزینه قفل L • فشار 0~0.8MPa • Proof 1.5MPa

این ولو پایی برای کنترل دستی سریع و ایمن در سلول‌های مونتاژ و تست طراحی شده است. مکانیسم Direct Acting در کنار وضعیت Normally Closed ایمنی طبیعی مدار را تضمین می‌کند. نسخه‌های سری 3F با پدال آلومینیومی و سری 3FM با پدال پلاستیکی عرضه می‌شوند و در کاربردهایی که نیاز به نگهداشت طولانی حالت دارند، کد L (قفل مکانیکی) پیشنهاد می‌شود. برای تضمین عمر، از ضربات شدید و مکرر به پدال اجتناب کنید.

۵ مزیت کلیدی

  1. پاسخ‌دهی سریع به‌دلیل اقدام مستقیم (بدون پایلوت).
  2. ایمنی ذاتی مدار با حالت نرمال‌بسته.
  3. گزینه قفل مکانیکی (L) برای کارکردهای طولانی‌مدت.
  4. سازگاری با پورت‌های استاندارد G1/8 و G1/4.
  5. کارکرد پایدار در دمای محیط 0~70°C و فشار کاری 0~0.8MPa.

۱۰ ویژگی فنی

  • آرایش داخلی: 3/2 way (سه پورت، دو وضعیت).
  • مدل‌ها: FV-02، 3F210-06/08، 3FM210-06/08.
  • سایز پورت: G1/8 (کد 06) و G1/4 (کد 08).
  • فشار کاری: 0~0.8MPa (0~114psi) | فشار اثباتی: 1.5MPa (215psi).
  • دمای محیط مجاز: 0~70°C.
  • سیال: هوای فشرده فیلترشده 40μm.
  • بدنه/پدال: 3F آلومینیوم | 3FM پدال پلاستیکی.
  • حالت قفل: پسوند L برای نسخه Lock.
  • کاربرد: کنترل دستی سیلندرها، قطع/وصل ایمن هوا در ایستگاه‌ها.
  • محدودیت: عدم تحمل ضربات شدید پرتکرار طبق دستور سازنده.

جدول مشخصات فنی (برگرفته از BLCH)

مدل Port & Position سایز پورت سیال فشار کاری Proof دما (°C) جنس/توضیح
FV-02 3/2 way G1/4 هوای فیلترشده 40μm 0~0.8MPa 1.5MPa 0~70 پدال/بدنه اعلامی سازنده
3F210-06 3/2 way G1/8 هوای فیلترشده 40μm 0~0.8MPa 1.5MPa 0~70 پدال/بدنه آلومینیومی (3F)
3F210-08 3/2 way G1/4 هوای فیلترشده 40μm 0~0.8MPa 1.5MPa 0~70 پدال/بدنه آلومینیومی (3F)
3FM210-06 3/2 way G1/8 هوای فیلترشده 40μm 0~0.8MPa 1.5MPa 0~70 پدال پلاستیکی (3FM)
3FM210-08 3/2 way G1/4 هوای فیلترشده 40μm 0~0.8MPa 1.5MPa 0~70 پدال پلاستیکی (3FM)

مقایسه سری‌ها

سری جنس پدال/بدنه قفل (L) Port کاربرد نمونه
FV پیکربندی کامپکت — G1/4 شروع/توقف ساده
3F آلومینیومی دارد (3F210-xxL) G1/8, G1/4 ایستگاه مونتاژ عمومی
3FM پدال پلاستیکی — G1/8, G1/4 کاربری اقتصادی با ضربه سبک

سوالات متداول

1) آیا این ولو پایلوتی است؟
خیر، اقدام مستقیم (Direct Acting) است و پاسخ سریع‌تری می‌دهد.
2) کِی از نسخه قفل‌دار استفاده کنیم؟
وقتی مدت نگهداشت وضعیت زیاد است (کد L مانند 3F210-08L).
3) دمای کاری مجاز؟
۰ تا ۷۰ درجه سانتی‌گراد.
4) فشار کاری و Proof؟
0~0.8MPa و فشار اثباتی 1.5MPa.
5) تفاوت 3F و 3FM؟
3F پدال آلومینیومی؛ 3FM پدال پلاستیکی (اقتصادی‌تر).
6) فیلتراسیون هوای ورودی؟
حداقل 40μm برای جلوگیری از سایش زودرس.
7) آیا ضربات شدید قابل قبول است؟
خیر؛ سازنده تحمل ضربات شدید و پرتکرار را توصیه نمی‌کند.
8) کدگذاری سفارش چگونه است؟
نمونه: 3F210-08L → سری 3F، سایز پورت 1/4 (08)، با قفل (L).
