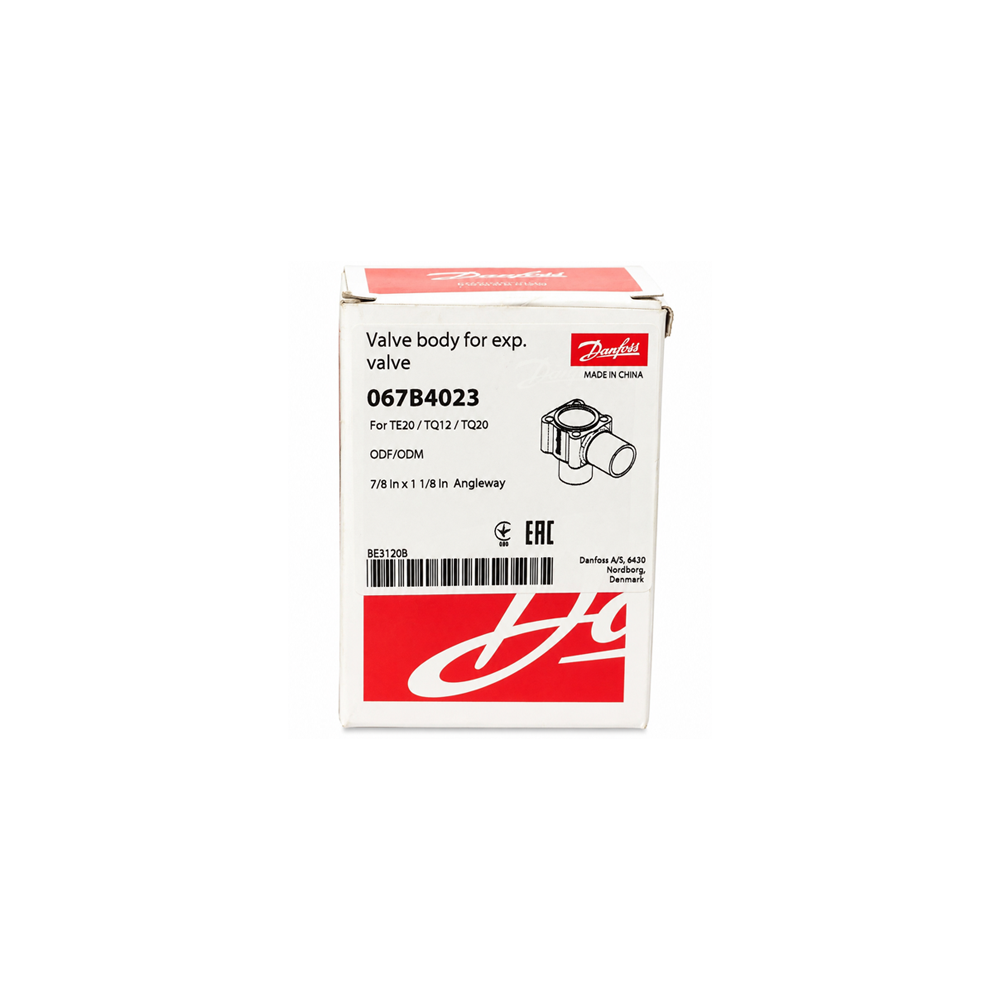

بدنه شیر انبساط دانفوس Danfoss 067B4023
- برند: دانفوس
- کدکالا:
✔️سایز ورودی 7/8 inch
✔️سایز خروجی 1-1/8 inch
✔️نوع اتصال ورودیSolder, ODF
✔️مناسب برای TE12 / TE20 / TQ12 / TQ20
✔️دارای Single-Flow یا جریان یکطرفه
✔️کشور سازنده : چین
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت

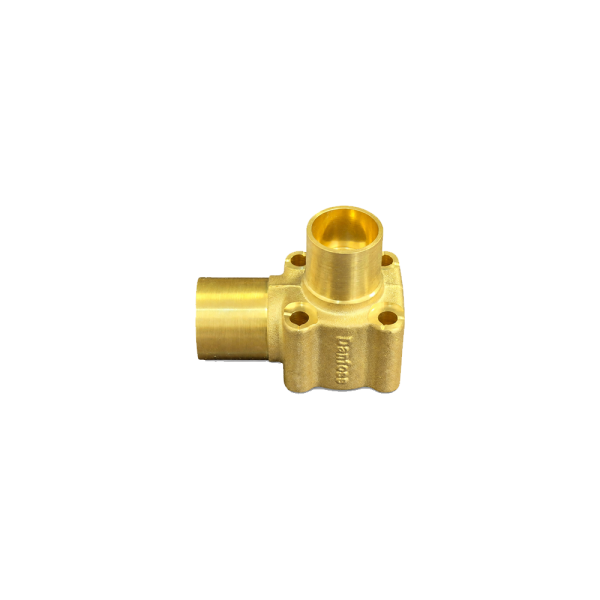

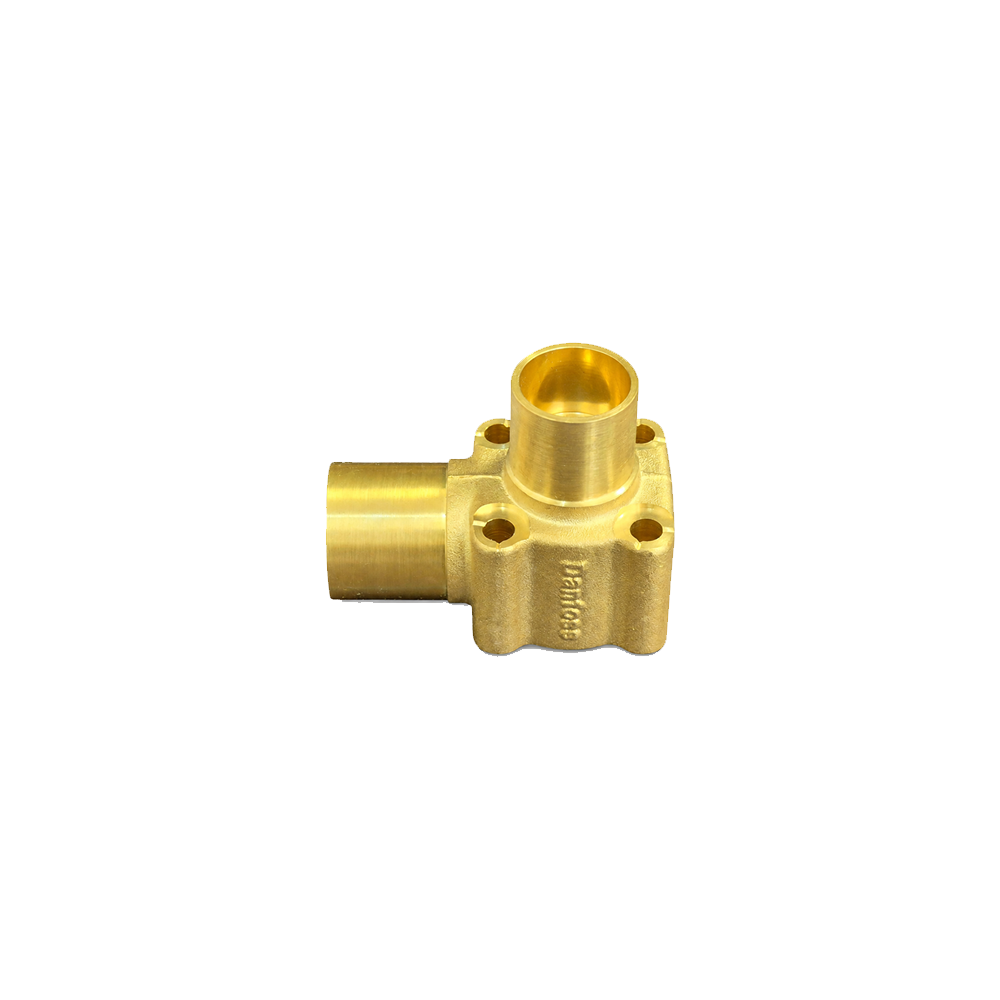

بدنه شیر انبساط دانفوس Danfoss 067B4023
بدنه شیر انبساط دانفوس Danfoss 067B4023 یک Valve Body زاویهدار برای مجموعه شیرهای انبساط ترموستاتیکی دانفوس است که برای مدلهای TE12، TE20، TQ12 و TQ20 کاربرد دارد.
این بدنه دارای طراحی Angleway با مسیر جریان یکطرفه بوده و از اتصال ورودی 7/8 اینچ ODF و خروجی 1-1/8 اینچ ODM بهره میبرد. ساختار برنجی بدنه و اتصالات، این قطعه را برای استفاده به عنوان یکی از اجزای اصلی مجموعه TXV مناسب میکند.
مشخصات فنی Danfoss 067B4023
| مشخصات | اطلاعات فنی |
| برند | Danfoss |
| کد محصول | 067B4023 |
| نوع محصول | Valve Body for Expansion Valve |
| Product Type | TEH |
| مناسب برای | TE12 / TE20 / TQ12 / TQ20 |
| نوع طراحی | Angleway (زاویهدار) |
| سایز ورودی | 7/8 inch |
| نوع اتصال ورودی | Solder, ODF |
| سایز خروجی | 1-1/8 inch |
| نوع اتصال خروجی | Solder, ODM |
| جهت جریان | Single-flow / یکطرفه |
| نشانگر جهت جریان | فلش یکطرفه برجسته روی بدنه |
| جنس بدنه | Brass / برنج |
| جنس اتصالات | Brass / برنج |
| Balanced Port | No |
| وزن خالص | 0.335 kg |
| وزن ناخالص | 0.41 kg |
| EAN / UPC | 5702428094054 |
| گروه محصول | Expansion Valves |
| کاربرد | تهویه مطبوع و تبرید تجاری |
بدنه شیر انبساط Danfoss 067B4023 چیست؟
در شیرهای انبساط ترموستاتیکی صنعتی دانفوس، مجموعه شیر از بخشهای مختلفی تشکیل میشود و Valve Body یا بدنه شیر یکی از اجزای اصلی این مجموعه است. بدنه 067B4023 مسیر عبور مبرد و اتصالات ورودی و خروجی مجموعه شیر را فراهم میکند و برای نصب اجزای سازگار شیر انبساط طراحی شده است.
این مدل به دلیل طراحی Angleway دارای آرایش زاویهدار ورودی و خروجی است؛ موضوعی که هنگام تعویض بدنه شیر اهمیت زیادی دارد، زیرا مدلهای Straightway و Angleway حتی در صورت مشابه بودن سایز اتصالات، از نظر فرم نصب با یکدیگر متفاوت هستند.
Danfoss 067B4023 برای چه شیرهایی مناسب است؟
طبق مشخصات فنی دانفوس، این Valve Body برای محصولات زیر قابل استفاده است:
Danfoss TE12
Danfoss TE20
Danfoss TQ12
Danfoss TQ20
بنابراین اگر بدنه شیر یکی از مدلهای فوق نیاز به تعویض دارد، کد 067B4023 یکی از مهمترین مشخصاتی است که باید با قطعه قبلی تطبیق داده شود.
طراحی Angleway چه اهمیتی دارد؟
در مدل 067B4023، ورودی و خروجی نسبت به یکدیگر به صورت زاویهدار قرار گرفتهاند. این آرایش در دیتاشیت Danfoss با عنوان Angleway مشخص شده است.
هنگام تعویض بدنه، Angleway بودن قطعه اهمیت زیادی دارد؛ زیرا انتخاب یک مدل مستقیم به جای مدل زاویهدار میتواند باعث عدم تطابق با لولهکشی موجود و نیاز به تغییر مسیر لولهها شود.
اتصالات 7/8 ODF و 1-1/8 ODM
| ورودی 7/8" ODF
ورودی این بدنه دارای سایز 7/8 اینچ و اتصال لحیمی از نوع ODF است. |
خروجی 1-1/8" ODM
خروجی دارای سایز 1-1/8 اینچ و اتصال لحیمی از نوع ODM است. |
جهت جریان در Danfoss 067B4023

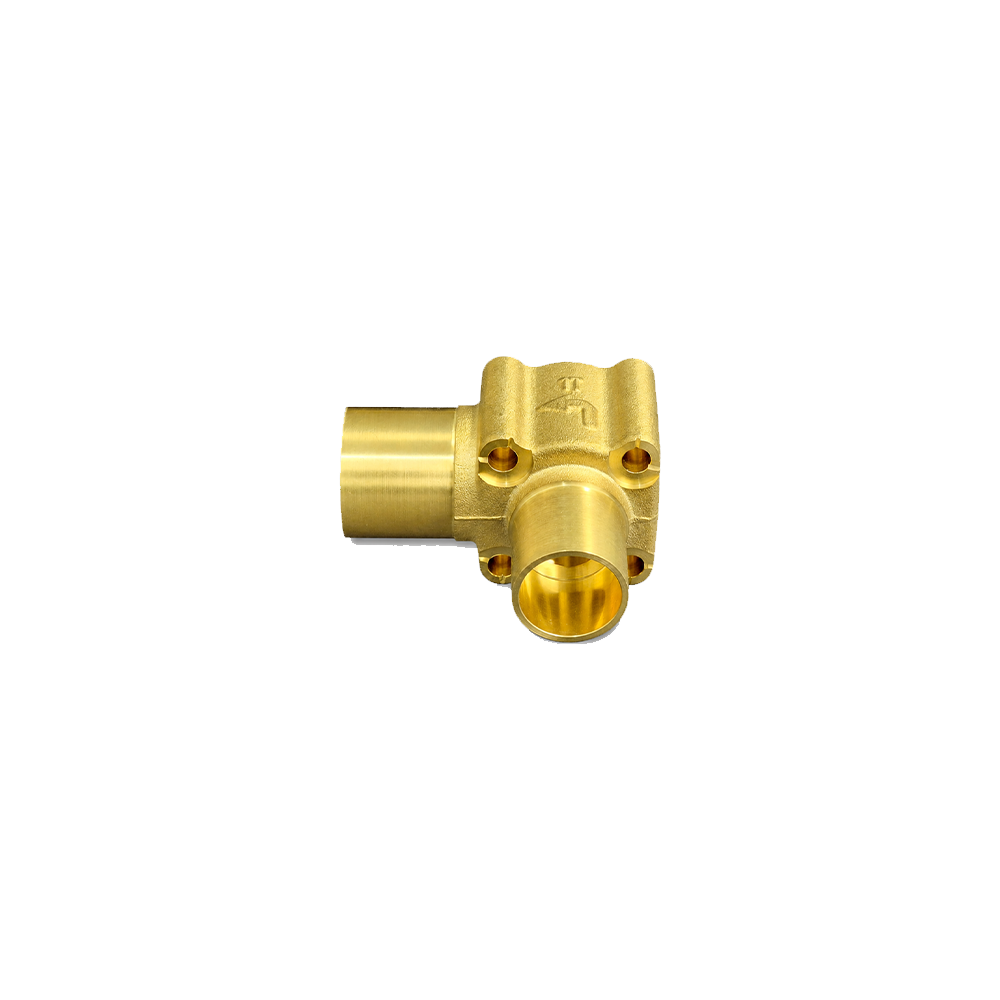

این مدل دارای Single-Flow یا جریان یکطرفه است. روی بدنه نیز جهت صحیح عبور جریان توسط یک فلش برجسته مشخص شده است.
بدنه و اتصالات برنجی
براساس مشخصات فنی Danfoss، جنس بدنه و متریال اتصالات این مدل Brass یا برنج است. ساختار قطعه نیز برای استفاده به عنوان یکی از اجزای مجموعه شیر انبساط در سیستمهای تهویه مطبوع و تبرید تجاری طراحی شده است.
آیا 067B4023 یک شیر انبساط کامل است؟
خیر. یکی از نکات مهم هنگام خرید این محصول این است که 067B4023 بدنه شیر انبساط یا Valve Body است و به تنهایی نباید به عنوان یک TXV کامل در نظر گرفته شود.
این ویژگی برای تعمیرکاران مزیت مهمی محسوب میشود؛ زیرا در برخی تعمیرات، به جای تعویض کل مجموعه شیر انبساط میتوان قطعه معیوب را پس از بررسی فنی و اطمینان از سازگاری، به صورت جداگانه تعویض کرد.
راهنمای خرید بدنه شیر انبساط Danfoss 067B4023
برای جلوگیری از اشتباه در سفارش، قبل از خرید مشخصات زیر را با قطعه قبلی و سیستم خود تطبیق دهید:
- کد فنی: 067B4023
- مدل شیر سازگار: TE12 / TE20 / TQ12 / TQ20
- نوع بدنه: Angleway
- ورودی: 7/8" ODF
- خروجی: 1-1/8" ODM
- جهت جریان: Single-Flow
نکات مهم نصب
نصب و تعویض بدنه شیر انبساط باید توسط تکنسین آشنا با مدارهای تبرید انجام شود. قبل از نصب، تمیزی اتصالات، وضعیت سطوح آببندی، جهت جریان و همراستایی لولهها بررسی شود.
با توجه به لحیمی بودن اتصالات، هنگام انجام عملیات اتصال باید از روش مناسب برای جلوگیری از انتقال حرارت نامطلوب به اجزای حساس مجموعه استفاده شود. پس از اتمام کار نیز مدار باید مطابق اصول فنی تست نشتی شود.
سوالات متداول Danfoss 067B4023
Danfoss 067B4023 چیست؟
067B4023 یک بدنه شیر انبساط یا Valve Body دانفوس برای مجموعههای سازگار TE12، TE20، TQ12 و TQ20 است.
آیا 067B4023 شیر انبساط کامل است؟
خیر. این محصول بدنه شیر انبساط است و نباید با مجموعه کامل TXV اشتباه گرفته شود.
سایز اتصال 067B4023 چقدر است؟
ورودی 7/8 اینچ از نوع Solder ODF و خروجی 1-1/8 اینچ از نوع Solder ODM است.
بدنه 067B4023 مستقیم است یا زاویهدار؟
این مدل دارای طراحی Angleway یا زاویهدار است.
جنس بدنه Danfoss 067B4023 چیست؟
براساس مشخصات فنی Danfoss، جنس بدنه و اتصالات این محصول Brass یا برنج است.
جهت جریان این بدنه چگونه مشخص میشود؟
این مدل Single-Flow است و جهت جریان توسط فلش یکطرفه برجسته روی بدنه مشخص میشود.
جمعبندی
Danfoss 067B4023 یک بدنه شیر انبساط برنجی از نوع Angleway است که برای TE12، TE20، TQ12 و TQ20 کاربرد دارد. ورودی آن 7/8" ODF و خروجی 1-1/8" ODM است. برای انتخاب صحیح، کد محصول، فرم بدنه، مدل شیر و مشخصات اتصالات را با سیستم موجود تطبیق دهید.
