رگلاتور فشار کارتر 3320/9S چه کاری انجام میدهد؟

با محدودسازی فشار مکش در خط ساکشن، از اورلود کمپرسور هنگام راهاندازی یا دیفراست جلوگیری میکند و دمای اواپراتور را در محدوده امن نگه میدارد.

بازه تنظیم و Kv این مدل چقدر است؟

بازه تنظیم 0.2–6bar و Kv برابر 8 m³/h است.

حداکثر فشار و دمای کاری چیست؟

PS=28bar، MWP(UL)=406 psi و بازه دمایی -40 تا +110°C.

با چه مبردهایی سازگار است؟

مبردهای گروه A1 طبق ASHRAE 34:2019 مانند R22، R134a، R404A، R407C، R410A، R507، R1234ze و ترکیبات HFO+HFC نظیر R448A/R449A/R450A/R452A/R513A/R515A/B. برای مشاهده لیست مبردها و خرید، به صفحهٔ «گاز مبرد» مراجعه کنید.

3320/9S کجا نصب میشود؟

در خط ساکشن بین خروجی اواپراتور و ورودی کمپرسور، بهنحوی که حسگر فشار، فشار پاییندست (سمت کمپرسور) را کنترل کند.

چه قطعات مکملی توصیه میشود؟

فیلتر درایر، سوئیچ فشار، کنترلر سیستمهای برودتی، لرزهگیر و جداکننده روغن. همچنین استفاده از گلوب ولو برای ایزولاسیون دستی مفید است.

روش انتخاب سایز چگونه است؟

بر مبنای دبی تبخیرکننده و افتفشار مجاز. از رابطه Q=Kv×√(ΔP/SG) استفاده و نزدیکترین Kv بالاتر را انتخاب کنید.

آیا سرویس دورهای داخلی نیاز دارد؟

خیر؛ اما پاکیزگی مدار بسیار مهم است. استفاده از فیلتر درایر برای حذف رطوبت/اسید توصیه میشود.

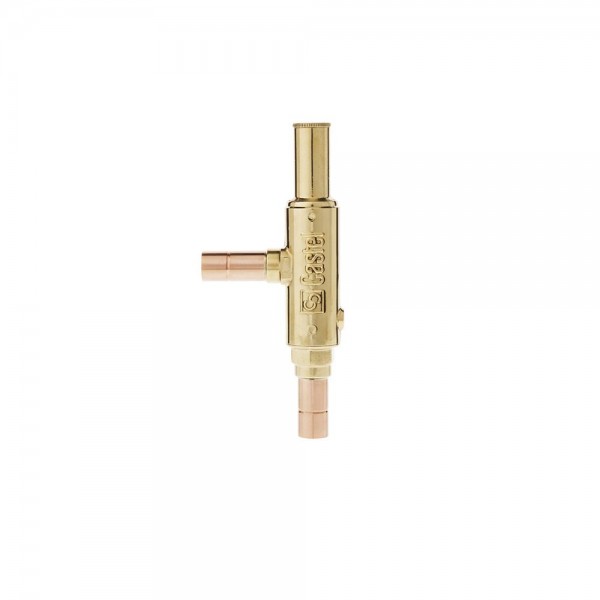

رگلاتور فشار کارتر مدل Castel 3320/9S

برند: کستل
کدکالا:

تماس بگیرید

✔️اتصال جوشی
✔️سایز اتصال 1.1/8 اینچ
✔️تنظیم دقیق عملکرد اواپراتور
✔️کارکرد مطمئن در بازه دمایی وسیع
✔️محدودسازی فشار مکش
✔️ جلوگیری از اورلود کمپرسور
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

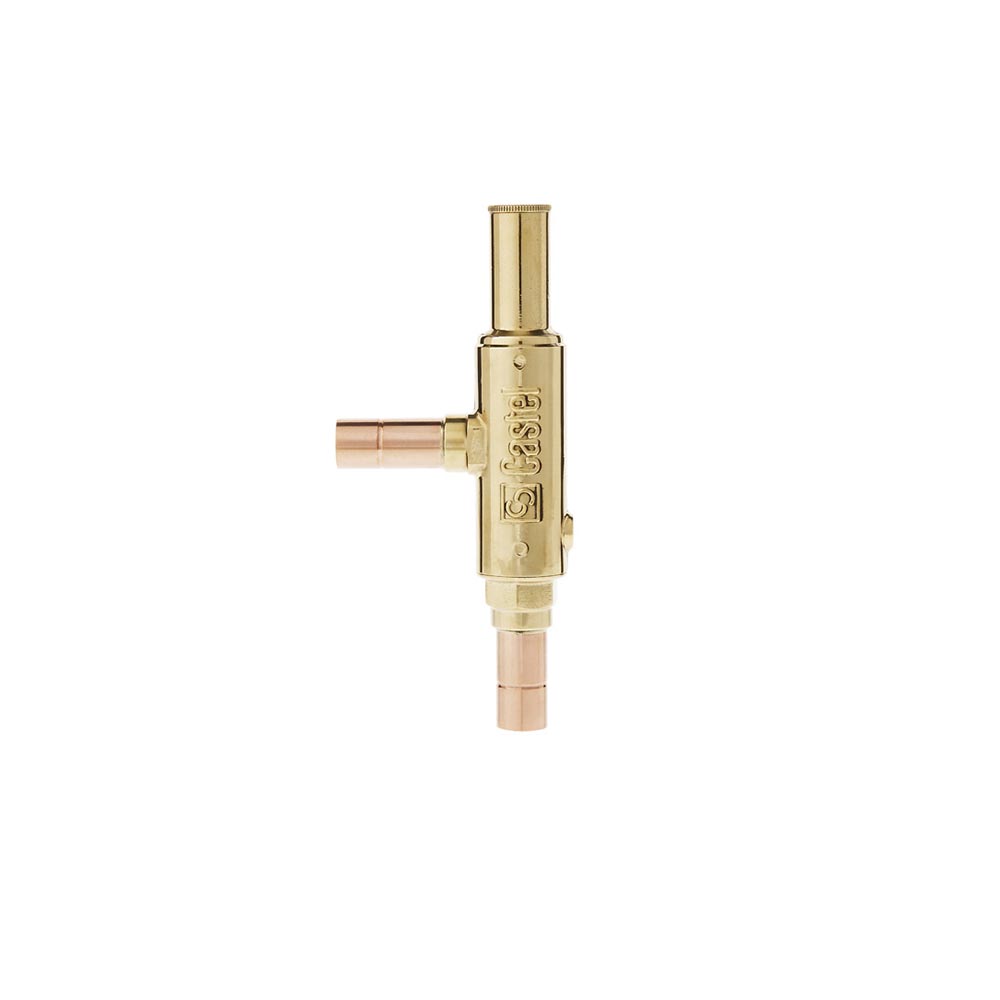

رگلاتور فشار کارتر Castel — مدل 3320/9S

اتصال جوشی 1.1/8 ODS • بازه تنظیم 0.2–6bar • Kv=8 m³/h • PS=28bar • MWP(UL)=406 psi • TS=-40…+110°C

Castel 3320/9S یک رگلاتور فشار کارتر برای کنترل فشار مکش است تا از اورلود کمپرسور در راه‌اندازی و پس از دیفراست جلوگیری کند. با تنظیم دقیق فشار، دمای اواپراتور در محدوده مناسب باقی می‌ماند و عملکرد سیستم‌های تجهیزات سرمایشی و چیلر پایدار می‌شود. سازگار با گازهای مبرد گروه A1 طبق ASHRAE 34:2019.

? استعلام قیمت واتساپ ? تماس با ما

۵ مزیت کلیدی Castel 3320/9S

حفاظت از کمپرسور با محدودسازی فشار مکش در لحظات راه‌اندازی
بازه تنظیم 0.2–6 bar برای تنظیم دقیق عملکرد اواپراتور
Kv=8 m³/h؛ ظرفیت عبوری مناسب برای مدارهای با دبی بالاتر
ایمنی تاییدشده با PS=28 bar و MWP=406 psi
کارکرد مطمئن در بازه دمایی وسیع -40…+110°C

۱۰ ویژگی فنی با اعداد دقیق

ویژگی	مقدار
نوع رگلاتور	Crankcase (Start) Pressure Regulator
نوع اتصال	جوشی ODS
سایز اتصال	1.1/8 اینچ
Regulation Range	0.2 – 6 bar
Kv (m³/h)	8
PS (بار)	28
MWP (psi, UL)	406
TS (°C)	-40 … +110
گروه مبرد	A1 — R134a، R22، R407C و ...
کشور سازنده	ایتالیا (Castel Srl)

توضیح مهندسی دقیق

رگلاتور سری 3320 با کنترل دبی گاز مبرد در خط ساکشن و اندازه‌گیری فشار پایین‌دست (سمت کمپرسور) کار می‌کند. وقتی فشار مکش از مقدار تنظیمی بالاتر رود، رگلاتور با افزایش افت‌فشار، دبی ورودی کمپرسور را محدود کرده و از اورلود جلوگیری می‌کند. برای پایداری مدار، نصب فیلتر درایر جهت حذف رطوبت/اسید، لرزه‌گیر جهت کاهش تنش، جداکننده روغن در خط دشارژ و پایش توسط سوئیچ فشار و کنترلر سیستم‌های برودتی توصیه می‌شود. برای ایزولاسیون دستی از گلوب ولو و برای تنظیم تغذیه DX از شیر انبساط مناسب استفاده کنید.

جدول مشخصات فنی Castel 3320/9S

مدل	نوع اتصال	سایز	Reg. Range (bar)	Kv (m³/h)	PS (bar)	MWP (psi)	TS (°C)	گروه مبرد	کشور سازنده	قیمت
3320/9S	جوشی ODS	1.1/8"	0.2–6	8	28	406	-40…+110	A1	ایتالیا	— (استعلام)

جدول مقایسه‌ای رگلاتورهای فشار کارتر Castel سری 3320

مدل	سایز ODS	Reg. Range (bar)	Kv (m³/h)	PS (bar)	MWP (psi)	TS (°C)	کشور سازنده
3320/7S	7/8"	0.2–6	3.3	28	406	-40…+110	ایتالیا
3320/9S	1.1/8"	0.2–6	8	28	406	-40…+110	ایتالیا
3320/11S	1.3/8"	0.2–6	8	28	406	-40…+110	ایتالیا
