کاربرد اصلی 1078/9A6 چیست؟

قطعووصل برقی جریان مبرد در خط مایع و مسیرهای کنترلی با تعادل مطلوب بین ظرفیت عبوری و ابعاد نصب.

بدنه متوسط چه مزیتی دارد؟

نصب آسانتر نسبت به بدنه بزرگ با ظرفیت عبوری بیشتر از بدنه کوچک؛ مناسب پروژههایی که محدودیت فضا دارند ولی دبی قابل توجه میخواهند.

حداقل اختلاف فشار (ΔP) لازم است؟

بله؛ شیرهای دیافراگمی پایلوتدار برای بازشدن کامل به ΔP حداقلی نیاز دارند. مقدار دقیق را از دیتاشیت رسمی بررسی کنید.

سازگاری با چه مبردهایی است؟

اغلب مبردهای رایج HVAC/R مانند R134a، R22، R404A، R407C، R410A، R507 (سازگاری آببندها و محدودههای فشار/دما را تطبیق دهید).

اتصال ODS چه برتریهایی دارد؟

اتصال جوشی دائم، نشتی بالقوه کمتر و استحکام مکانیکی بالاتر در محیطهای پرلرزش.

بوبین A6 به چه معناست؟

کد بوبین سری HF2 با ولتاژ 220–230VAC و استاندارد نصب رایج.

برای چیلر مناسب است؟

بله؛ در کنترل خط مایع و مسیرهای جانبی چیلرهای تراکمی عملکرد مطمئنی دارد.

نکات کلیدی نصب چیست؟

جوشکاری با محافظ نیتروژن، رعایت پیکان جریان، تست نشتی، وکیوم عمیق و تهویه مناسب بوبین.

اگر ΔP کافی نباشد چه کنم؟

بازنگری طراحی برای افزایش افت فشار مؤثر یا انتخاب شیر Direct Acting/پیستونی متناسب با شرایط.

چه زمانی بدنه بزرگ را ترجیح دهم؟

وقتی دبی بسیار بالا و افت فشار کمتر نیاز دارید؛ مانند گروه 1098/9A6 (بدنه بزرگ).

شیربرقی Castel سایز 1.1/8 اینچ

Name: شیربرقی Castel مدل 1078/9A6 سایز 1.1/8 اینچ | دیافراگمی (NC) | اتصال جوشی ODS | همراه بوبین | بدنه متوسط
Brand: کستل
SKU: 6847437
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 1078/9A6
✔️دیافراگمی (NC)
✔️ اتصال جوشی ODS
✔️بدنه متوسط
✔️خط مایع با دبی متوسط تا بالا
✔️تعادل حجم/دبی
✔️ افت فشار مناسب
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

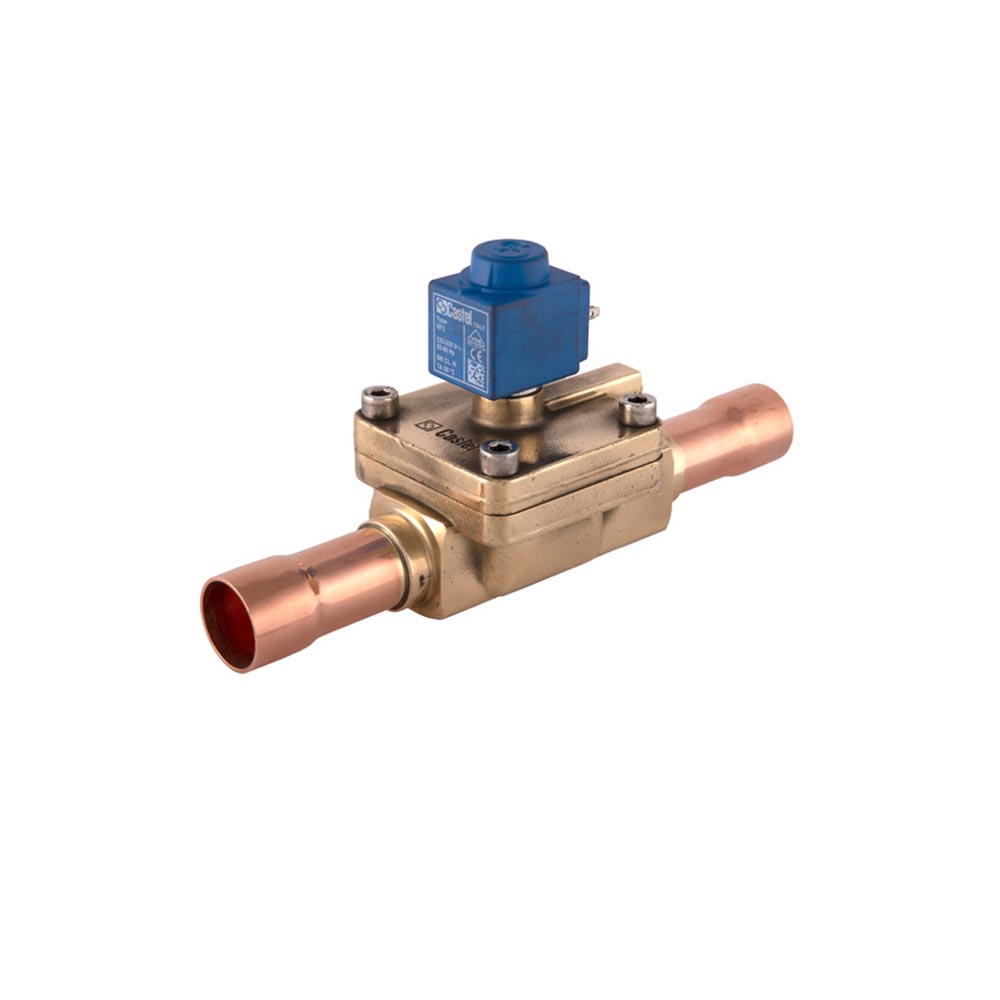

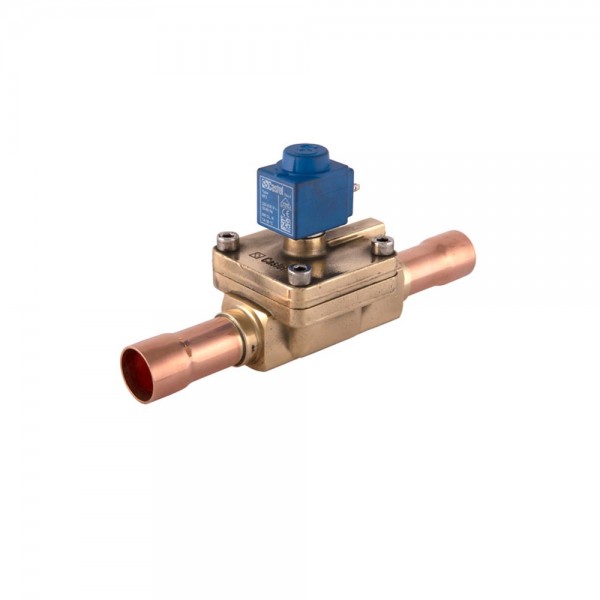

شیربرقی (Solenoid Valve) Castel سایز 1.1/8 اینچ

مدل 1078/9A6 | دیافراگمی (NC) | اتصال جوشی ODS | همراه بوبین HF2 | بدنه متوسط

قیمت: استعلامی | پیش از خرید، موجودی و قیمت را استعلام کنید.

واتساپ (استعلام قیمت)

شیربرقی Castel 1078/9A6 یک شیر دیافراگمی پایلوت‌دار با بدنه متوسط است که بین ظرفیت عبوری بالا و جانمایی فشرده تعادل برقرار می‌کند. اتصال ODS جوشی برای مدارهای پرلرزش بسیار مطمئن است و نشتی بالقوه اتصالات رزوه‌ای را حذف می‌کند. این مدل برای کنترل ON/OFF گاز مبرد در سیستم‌های صنعتی مانند چیلر، سردخانه و سایر تجهیزات سرمایشی کاربرد دارد.

توضیح مهندسی: دیافراگمی پایلوت‌دار با ΔP لازم و انتخاب بدنه مناسب

در طراحی Pilot-Operated Diaphragm، اختلاف فشار دو سوی دیافراگم به‌کمک اوریفیس پایلوت ایجاد می‌شود؛ بنابراین وجود ΔP حداقلی برای بازشدن کامل ضروری است. نسخه بدنه متوسط 1078/9A6 در قیاس با بدنه کوچک، گذرگاه وسیع‌تری فراهم می‌کند و افت فشار کمتری در دبی‌های بالاتر دارد؛ در عین حال از بدنه بزرگ کم‌حجم‌تر است. برای عملکرد پایدار: شیر را پس از فیلتر درایر و پیش از شیر انبساط نصب کنید، جهت جریان مطابق پیکان بدنه باشد و سازگاری متریال را با مبردهایی مانند R134a، R22 و R407C بررسی نمایید. مقادیر دقیق MOPD، دبی و دما را از کاتالوگ رسمی کستل استخراج کنید.

نکات حرفه‌ای نصب: جوشکاری ODS با محافظ نیتروژن، دیبارینگ داخلی لوله، رعایت جهت جریان، سپس تست نشتی و وکیوم عمیق. تهویه کافی برای بوبین HF2 و چک ولتاژ تغذیه الزامی است. عملکرد سوئیچ‌های فشار، وضعیت اواپراتور یا کندانسور و زیرسرد کندانسور را پایش کنید.

جدول مشخصات فنی Castel 1078/9A6

مشخصه	توضیحات
برند / کشور سازنده	Castel / ایتالیا
کد فنی	1078/9A6
نوع عملکرد	Normally Closed (NC)
مکانیسم	دیافراگمی (Pilot-Operated) — بدنه متوسط
نوع اتصال / سایز	ODS/ODF جوشی — 1.1/8" (1-1/8")
بوبین	HF2 (A6) — 220–230VAC
کاربرد	خط مایع، کنترل ON/OFF مدارهای کنترلی
سازگاری مبرد	R134a، R22، R404A، R407C، R410A، R507 و برخی HFO/HFC — مشاهده گاز مبرد
صفحه رسمی مدل	Castel 1078/9A6 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه گزینه‌های 1-1/8 اینچ — مکانیزم و کلاس بدنه

مدل	مکانیزم	اتصال	کلاس بدنه	مزیت کلیدی	کاربری پیشنهادی
1078/9A6 (این محصول)	دیافراگمی (NC)	ODS جوشی	متوسط	تعادل حجم/دبی، افت فشار مناسب	خط مایع با دبی متوسط تا بالا
1099/9A6	دیافراگمی (NC)	ODS جوشی	کوچک	نصب فشرده	فضاهای محدود
1098/9A6	دیافراگمی (NC)	ODS جوشی	بزرگ	گذرگاه وسیع‌تر، افت فشار کمتر	دبی بسیار بالا
1059/9A6	پیستونی (NC)	ODS جوشی	بزرگ	تحمل ΔP بالاتر	بای‌پس گاز داغ/خطوط پربار
