شیر کشویی دستی پنوماتیک BLCH-سری HSV
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

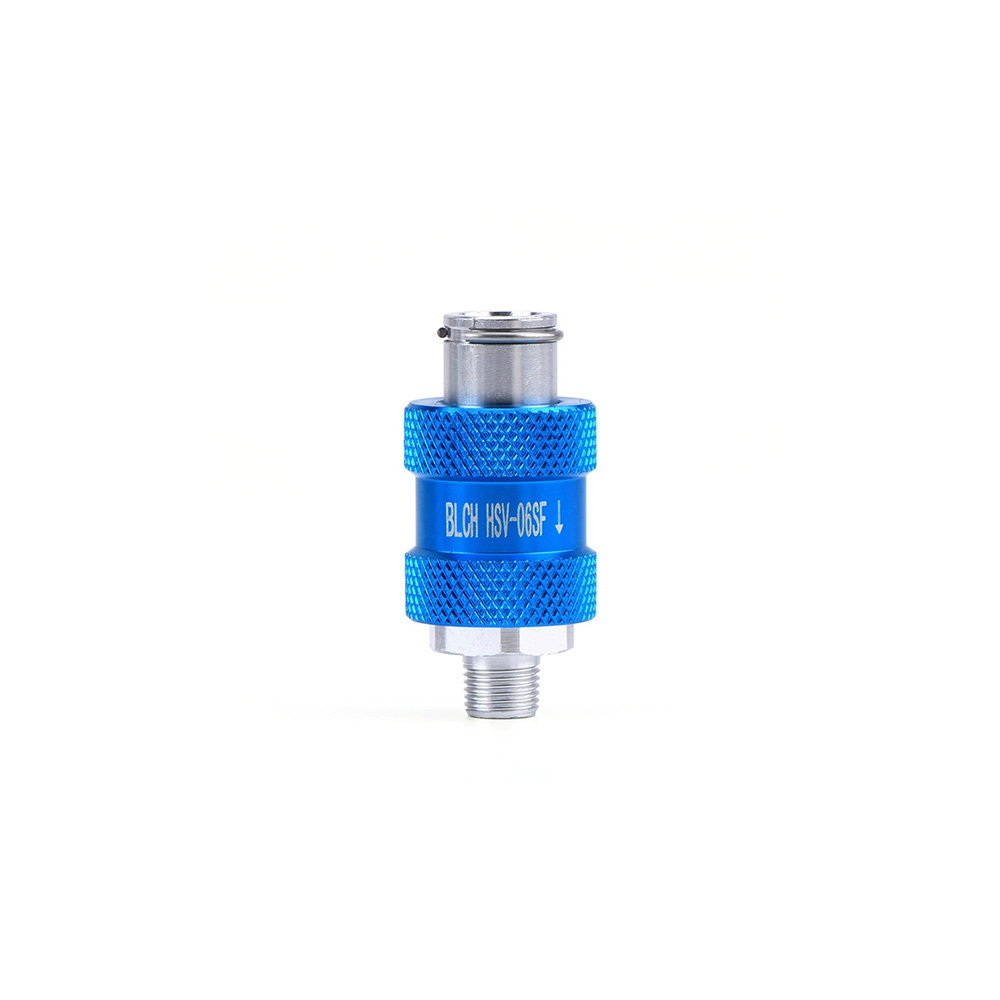

شیر کشویی دستی پنوماتیک BLCH-سری HSV

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️بدنه آلومینیوم/برنج
✔️سایز پورت 1/8 تا 1/2 اینچ
✔️قطع/وصل سریع هوای فشرده
✔️گذردهی بالا نسبت به ابعاد جمع‌وجور
✔️مناسب خطوط صنعتی مداوم با حداقل نشتی
✔️لغزش روان ضامن و حس ارگونومیک در بهره‌برداری
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

HSV Slide Valve, Hand Slide Valve, HSV-06, HSV-08, HSV-10, HSV-15, 3/2 Way Manual Valve, Aluminum Alloy Body, Brass Body, NBR O-Ring, Pneumatic Shut-off Valve, BLCH HSV Series, Port Size 1/8 1/4 3/8 1/2, 0~0.8MPa, 0~70°C

SIGMA:ENTITY=product;CAT=pneumatic;TYPE=hand_slide_valve;MODEL=HSV;SIZES=06|08|10|15;PORT=G1/8|G1/4|G3/8|G1/2;PRESS=0-0.8MPa;TEMP=0-70C

شیر اسلاید دستی پنوماتیک BLCH سری HSV

قطع/وصل سریع هوای فشرده | 3/2-Way | سایز پورت 1/8 تا 1/2 اینچ | بدنه آلومینیوم/برنج | آب‌بندی NBR

سری HSV یک شیر دستی اسلایدی 3/2 برای ایزولیشن و تخلیه سریع خطوط هوای فشرده است. با جابه‌جایی کشویی، ورودی هوا بسته و مسیر خروجی به اگزاست متصل می‌شود تا انرژی ایمن تخلیه گردد. طراحی کم‌افت، بدنه مستحکم (آلومینیوم یا برنج) و آب‌بندی NBR، پایداری عملکرد را در 0~0.8MPa و دمای 0~70°C تضمین می‌کند. استفاده از فیلتر مناسب قبل از شیر توصیه می‌شود.

۵ مزیت کلیدی

  1. ایمنی سرویس: قطع سریع و تخلیه امن هوا پیش از تعمیر.
  2. جریان مؤثر: گذردهی بالا نسبت به ابعاد جمع‌وجور.
  3. دوام بدنه: انتخاب بین آلیاژ آلومینیوم (وزن کم) یا برنج (مقاوم به خوردگی).
  4. عملکرد نرم: لغزش روان ضامن و حس ارگونومیک در بهره‌برداری.
  5. تنوع اتصال: رزوه‌های G داخلی/خارجی برحسب کُد (SS/SF/FF).

۱۰ ویژگی فنی

  • نوع: دستی اسلایدی 3/2 (Supply / Shut / Exhaust).
  • سایز پورت: G1/8, G1/4, G3/8, G1/2.
  • فشار کاری: 0~0.8 MPa (Proof/اطمینان طبق دیتاشیت BLCH).
  • دمای کاری: 0~70°C.
  • سیال: هوای فشرده تمیز و خشک (بدون روغن یا با مه‌زن سبک).
  • بدنه: آلیاژ آلومینیوم (HSV) / برنج (BHSV)؛ آب‌بندی: NBR.
  • پیکره‌بندی رزوه: SS (Female/Female)، SF (Male/Female)، FF (Male/Male).
  • نصب: این‌لاین، پیش از رگلاتور/منیفولد یا ابتدای شاخه‌های فرعی.
  • بازرسی: زاویه حرکت کامل ضامن و چفت‌شدن مثبت در دو وضعیت.
  • استانداردهای کیفیت: مناسب خطوط صنعتی مداوم با حداقل نشتی.

جدول مشخصات سری HSV

مدل سایز پورت پیکره‌بندی رزوه سیال فشار کاری دمای کاری بدنه اُرینگ
HSV-06 SF/SS/FF G1/8 SF / SS / FF Air 0~0.8 MPa 0~70°C Aluminum (HSV) / Brass (BHSV) NBR
HSV-08 SF/SS/FF G1/4 SF / SS / FF Air 0~0.8 MPa 0~70°C Aluminum (HSV) / Brass (BHSV) NBR
HSV-10 SF/SS/FF G3/8 SF / SS / FF Air 0~0.8 MPa 0~70°C Aluminum (HSV) / Brass (BHSV) NBR
HSV-15 SF/SS/FF G1/2 SF / SS / FF Air 0~0.8 MPa 0~70°C Aluminum (HSV) / Brass (BHSV) NBR

کُد سفارش نمونه

فیلد گزینه‌ها توضیح
سری HSV / BHSV HSV آلومینیومی – BHSV برنجی
سایز 06 / 08 / 10 / 15 G1/8 | G1/4 | G3/8 | G1/2
رزوه SS / SF / FF Female-Female / Male-Female / Male-Male
نمونه کُد HSV-08-SS بدنه آلومینیوم، سایز 1/4، رزوه داخلی-داخلی

مقایسه کوتاه شیرهای دستی پنوماتیک

سری نوع عملکرد کاربرد شاخص بازه فشار/دما
HSV دستی اسلایدی 3/2 ایزولیشن و تخلیه سریع 0~0.8MPa / 0~70°C
HV دستی چرخشی (Rotary) قطع/وصل چرخشی با دستگیره بسته به مدل
3H/4H Lever/Hand Valve کنترل دستی مسیرها بسته به مدل

سوالات متداول

HSV چه تفاوتی با HV یا 3H/4H دارد؟
HSV کشویی است (3/2) و برای ایزولیشن/تخلیه سریع استفاده می‌شود؛ HV چرخشی است؛ 3H/4H اهرمی چندمسیره‌اند.
برای چه سایز لوله‌ای مناسب است؟
بر اساس پورت: G1/8، G1/4، G3/8، G1/2.
حداکثر فشار مجاز چقدر است؟
بازه کاری 0~0.8MPa است. از تجاوز فشار شبکه از این مقدار خودداری کنید.
دمای کاری مجاز؟
0~70°C طبق دیتاشیت BLCH.
مدل BHSV چیست؟
همین سری با بدنه برنجی برای مقاومت بالاتر در برخی محیط‌ها.
کدهای SS/SF/FF یعنی چه؟
نوع رزوه‌ها: Female-Female، Male-Female، Male-Male.
نیاز به روغن‌زن هست؟
عموماً خیر؛ هوای خشک و فیلترشده توصیه می‌شود.
نگه‌داری چگونه است؟
بازرسی نشتی، تمیزی مسیرها و سلامت اُرینگ NBR؛ تعویض در صورت سایش.
