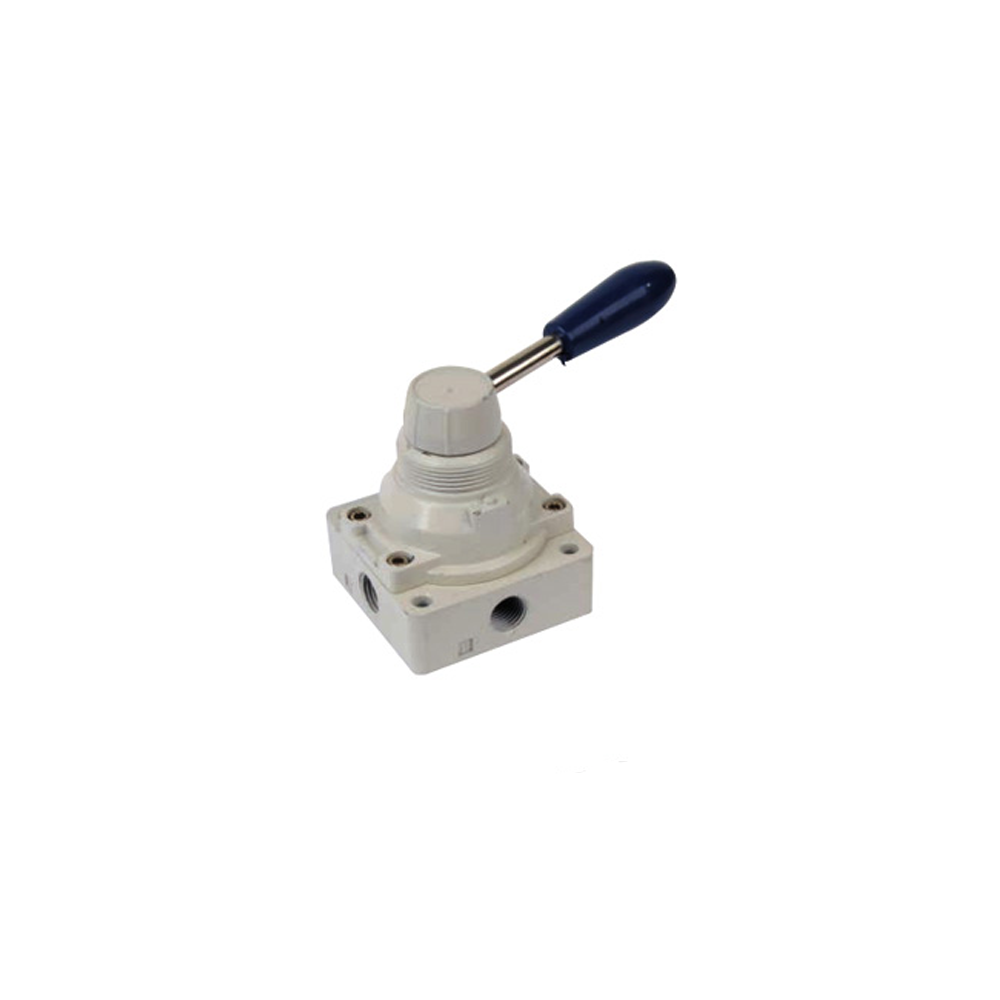

شیر دستی تانکی پنوماتیک BLCH- سری 4HV

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️گزینه قفل مکانیکی/پایه ثابت در برخی مدل‌ها
✔️بازه دمای کاری: تقریباً -5 تا +60°C
✔️نصب آسان روی پنل با اهرم ارگونومیک
✔️والوِ گردانِ دستی برای قطع/وصل و تغییر مسیر ۴راهه
✔️کنترل دستی سریع و ایمن برای بای‌پس
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

دست والو پنوماتیک, شیر دستی پنوماتیک 4HV, Hand Rotary Valve, 4/2, 4/3, 4HV210-08, 4HV230-08, 4HV330-10, 4HV430-15, پورت 1/4 3/8 1/2, ولو گردان دستی, کنترل دستی سیلندر, قفل ایمنی, پنوماتیک BLCH, تجهیزات سرمایشی, چیلر, اواپراتور, کمپرسور هوا

SIGMA:ENTITY=product;TYPE=hand_rotary_valve;BRAND=BLCH;SERIES=4HV;PORTS=4;POSITIONS=2|3;PORT_SIZE=1/4|3/8|1/2;URL=/product/blch-4hv-hand-rotary-valve

شیر دستی پنوماتیک BLCH سری 4HV (Hand Rotary Valve)

کنترل ۴راهه با عملگر دستی گردان — 4/2 و 4/3 — پورت‌های 1/4, 3/8, 1/2 اینچ

این والوِ گردانِ دستی برای قطع/وصل و تغییر مسیر ۴راهه در مدارهای پنوماتیک استفاده می‌شود. مدل‌های سری 4HV در نسخه‌های ۴/۲ (دو وضعیتی) و ۴/۳ (سه وضعیتی با مرکز بسته/تخلیه/تحت‌فشار برحسب مدل) عرضه می‌شوند. بدنه‌ی آلیاژی سبک، کورس چرخش روان، Proof Pressure تا حدود 1.2MPa و فشار کاری تا 0.8MPa، بازه دمایی حدود -5 تا 60°C و سایزبندی رایج 1/4, 3/8, 1/2 اینچ از ویژگی‌های کلیدی این سری است.

۵ مزیت کلیدی

  1. کنترل دستی سریع و ایمن برای بای‌پس/تعمیرات/تست مدار
  2. گزینه‌های 4/2 و 4/3 برای سناریوهای توقف ایمن با مرکز انتخابی
  3. دوام بالا با بدنه آلیاژ آلومینیوم و آب‌بندی بهینه
  4. سازگاری با پورت‌های استاندارد 1/4، 3/8 و 1/2 اینچ
  5. نصب آسان روی پنل با اهرم ارگونومیک و گشتاور مناسب

۱۰ ویژگی فنی

  • عملکرد: 4/2 (دو وضعیتی) و 4/3 (سه وضعیتی با حالت مرکز قابل‌انتخاب)
  • پورت‌ها: G/NPT 1/4 (08)، 3/8 (10)، 1/2 (15) بر اساس کُد مدل
  • سیال: هوای فشرده فیلترشده (رطوبت/ذرات در حد استاندارد FRL)
  • Proof Pressure: حدود 1.2MPa | فشار کاری: تا 0.8MPa
  • بازه دمای کاری: تقریباً -5 تا +60°C
  • بدنه: آلومینیوم آلیاژی، قطعات داخلی آلیاژی/برنجی
  • اهرم دستی با توقف‌های مطمئن و حس مکانیکی واضح
  • قابل استفاده به عنوان قطع‌کن اصلی هوای یک شاخه خط
  • سازگار با واحدهای FRL و منیفولدهای استاندارد
  • گزینه قفل مکانیکی/پایه ثابت در برخی مدل‌ها

جدول کد سفارش سری 4HV

Model Series Port / Size Positions توضیح
4HV210-08 4HV 1/4" 4/2 ۴راهه، ۲ وضعیتی؛ سایز پورت 1/4
4HV230-08 4HV 1/4" 4/3 ۴راهه، ۳ وضعیتی؛ مرکز (بسته/تخلیه/فشار) بسته به مدل
4HV330-10 4HV 3/8" 4/3 بدنه بزرگ‌تر برای دبی بالاتر
4HV430-15 4HV 1/2" 4/3 گزینه صنعتی برای خطوط اصلی

مشخصات فنی

پارامتر مقدار/رِنج یادداشت
سیال هوای فشرده فیلترشده طبق استاندارد FRL
عملکرد 4/2 یا 4/3 مرکز بسته/تخلیه/فشار مطابق مدل
پورت G/NPT 1/4, 3/8, 1/2 کُد 08/10/15
Proof Pressure ≈ 1.2 MPa تست نشتی/ایمنی
Max. فشار کاری ≈ 0.8 MPa بسته به کیفیت هوا
دما -5 ~ +60 °C بدون یخ‌زدگی
بدنه آلیاژ آلومینیوم سبک و مقاوم
نصب پنل/پایه اهرم ارگونومیک

مقایسه سریع دست‌والوهای رایج

سری نوع عملگر عملکرد سایز پورت کاربری نمونه
4HV اهرم گردان 4/2 یا 4/3 1/4–1/2 کنترل مسیر و ایست امن
HV اهرم ساده 3/2 یا 4/2 1/4–1/2 On/Off ساده خط
3H/4H Lever خطی 3/2 یا 4/2/4/3 1/8–1/2 تست و بای‌پس
FV (پدالی) پدال پا 3/2 یا 5/2 1/4–3/8 آپراتوری Hands-free

سوالات متداول

۱) تفاوت 4HV210-08 با 4HV230-08 چیست؟
مدل 210 عموماً 4/2 است و 230 در سری 4/3 با حالت مرکز ارائه می‌شود؛ هر دو با پورت 1/4 اینچ.
۲) آیا می‌توان این والو را به‌عنوان قطع‌کن اصلی خط استفاده کرد؟
بله، برای شاخه‌های فرعی خط هوای فشرده مناسب است؛ برای Main Line از والوهای قفل‌دار/BallValve ایمنی‌تر استفاده کنید.
۳) چه واحد FRL پیشنهاد می‌شود؟
فیلتر رگولاتور روغن‌زن مطابق دبی خط؛ تمیزی هوا باعث عمر بیشتر آب‌بندی‌ها می‌شود.
۴) حالت مرکز در 4/3 چه کاربردی دارد؟
برای توقف ایمن عملگر در میانه کورس، تخلیه فشار یا حفظ فشار برحسب نیاز ماشین.
۵) چه زمانی به دست‌والو به‌جای سلونوئید نیاز است؟
در تست، تعمیرات، شرایط بدون برق یا زمانی که اپراتور باید کنترل لحظه‌ای مستقیم داشته باشد.
۶) نگهداری خاصی لازم است؟
بازرسی دوره‌ای نشتی، اطمینان از تمیزی هوا، روانکاری به‌موقع مجموعه FRL.
۷) می‌توان از آن در کنار سیلندرهای کامپکت استفاده کرد؟
بله، برای فرمان دستی سیلندرهای SDA/CQ2 و… بسیار رایج است.
۸) رزوه‌ها BSP است یا NPT؟
هر دو رایج‌اند؛ هنگام سفارش نوع رزوه (G یا NPT) را مشخص کنید.
