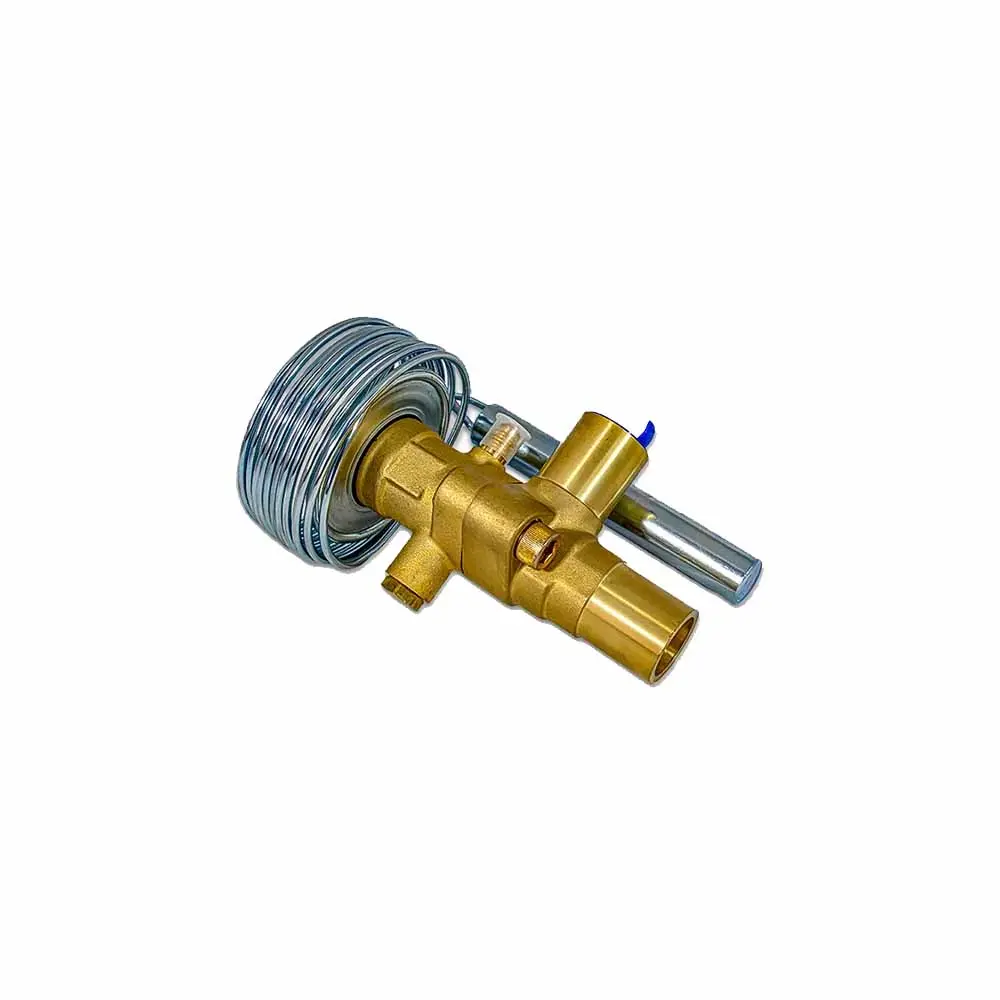

شیر انبساط ترموستاتیک آلکو مدل TIRE 45 MW
- برند: آلکو
- کدکالا:
✔️بدنه برنجی یکپارچه
✔️جلوگیری از اعمال بار اضافه
✔️مقاومت کامل در برابر خورندگی
✔️ انتقال حرارت آنی جهت تنظیم دقیق جریان
✔️تجهیز فوقسنگین و دقیق کنترل مبرد
✔️کشور سازنده: چین-چک
✔️جلوگیری از اعمال بار اضافه
✔️مقاومت کامل در برابر خورندگی
✔️ انتقال حرارت آنی جهت تنظیم دقیق جریان
✔️تجهیز فوقسنگین و دقیق کنترل مبرد
✔️کشور سازنده: چین-چک
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
شیر انبساط ترموستاتیک آلکو مدل TIRE 45 MW
بررسی شیر اکسپنشن Alco TIRE 45 MV (امرسون) + جدول مقایسه ظرفیت و کدخوانی + راهنمای کالیبراسیون سوپرهیت
شیر انبساط ترموستاتیک آلکو (Alco Controls / Emerson) مدل TIRE 45 MW یک تجهیز فوقسنگین و دقیق کنترل مبرد در خط مایع سیستمهای برودتی صنعتی است. این شیر با بهرهگیری از سیستم متعادلکننده خارجی (External Equalization)، تغییرات بار برودتی در اواپراتورهای بزرگ را پایش کرده و میزان پودر شدن مبرد ورودی را با دقت میکرومتری تنظیم میکند. سری TIRE آلکو به ویژه برای پکیجهای تهویه مطبوع، چیلرهای اسکرو و سیستمهای برودتی تجاری طراحی شده که در آنها کنترل دقیق سوپرهیت (Superheat) برای جلوگیری از بازگشت مایع به کمپرسور اهمیت حیاتی دارد.
🎯 مفهوم فنی کدهای پلاک TIRE 45 MW: عدد 45 نشاندهنده ظرفیت نامی ۴۵ تن تبرید این شیر در شرایط استاندارد کارکرد است. حرف M کدگذاری آلکو برای مبردهای رده R407C / R22 بوده و حرف W بیانگر تجهیز حباب حسگر (Bulb) به قابلیت MOP (Maximum Operating Pressure) است. ویژگی MOP مانع از بالا رفتن بیش از حد فشار اواپراتور در هنگام استارت سیستم شده و از فشار اضافه به موتور کمپرسور جلوگیری میکند.
🎯 مفهوم فنی کدهای پلاک TIRE 45 MW: عدد 45 نشاندهنده ظرفیت نامی ۴۵ تن تبرید این شیر در شرایط استاندارد کارکرد است. حرف M کدگذاری آلکو برای مبردهای رده R407C / R22 بوده و حرف W بیانگر تجهیز حباب حسگر (Bulb) به قابلیت MOP (Maximum Operating Pressure) است. ویژگی MOP مانع از بالا رفتن بیش از حد فشار اواپراتور در هنگام استارت سیستم شده و از فشار اضافه به موتور کمپرسور جلوگیری میکند.
۱) رمزگشایی کد فنی و ساختار مهندسی TIRE 45 MV آلکو
اجزای فنی این پارتنامبر استاندارد شرکت آلکو (Alco Controls) به شرح زیر تفکیک میشوند:
• T: شیر انبساط ترموستاتیک (Thermostatic Expansion Valve).
• I: دارای متعادلکننده فشار خارجی (External Equalization) برای جبران افت فشار اواپراتور.
• RE: سری ساختار بدنه برنجی سنگین با اتصالات جوشی (Solder connections).
• 45: ظرفیت برودتی نامی معادل ۴۵ تن تبرید (Nominal Capacity 45 TR).
• M: کالیبره شده برای مبرد R407C (سازگار با R22).
• W: مجهز به نقطه MOP جهت حفاظت از کمپرسور در برابر فشار مکش بالا.
• T: شیر انبساط ترموستاتیک (Thermostatic Expansion Valve).
• I: دارای متعادلکننده فشار خارجی (External Equalization) برای جبران افت فشار اواپراتور.
• RE: سری ساختار بدنه برنجی سنگین با اتصالات جوشی (Solder connections).
• 45: ظرفیت برودتی نامی معادل ۴۵ تن تبرید (Nominal Capacity 45 TR).
• M: کالیبره شده برای مبرد R407C (سازگار با R22).
• W: مجهز به نقطه MOP جهت حفاظت از کمپرسور در برابر فشار مکش بالا.
۲) جدول مقایسه فنی TIRE 45 MV با مدلهای همخانواده (سری TIRE آلکو)
💡 راهنمای انتخاب شیر انبساط: جدول زیر تغییرات ظرفیت و دبی جرمی مبرد را در سایزهای مختلف سری TIRE برند آلکو نشان میدهد:
| مدل شیر انبساط آلکو | ظرفیت نامی (R407C) | ظرفیت نامی (R22) | نوع خط متعادلکننده | کاربرد اصلی در مدار |
|---|---|---|---|---|
| TIRE 30 MW | 30 TR / 105 kW | 28 TR / 98 kW | خارجی 1/4 اینچ ODF | چیلرهای متوسط و هواسازهای تجاری |
| TIRE 45 MW (محصول جدید) | 45 TR / 158 kW | 42 TR / 147 kW | خارجی 1/4 اینچ ODF | چیلرهای اسکرو، پکیجهای صنعتی دبی بالا |
| TIRE 55 MW | 55 TR / 193 kW | 50 TR / 175 kW | خارجی 1/4 اینچ ODF | چیلرهای سانتریفیوژ و مگا پروژههای برودتی |
۳) مزایای برجسته شیر اکسپنشن آلکو TIRE 45 MV
- سیستم حفاظت MOP: جلوگیری از اعمال بار اضافه به سیمپیچ کمپرسور در هنگام روشن شدن اولیه سیستم.
- پایداری بالا در برابر ارتعاش: بدنه برنجی یکپارچه با اتصال جوشی محکم که مانع از نشتی مبرد در اثر لرزش کمپرسور میشود.
- پاسخدهی سریع به تغییرات بار: حسگر بالب لولهای استنلس استیل آلکو با قابلیت انتقال حرارت آنی جهت تنظیم دقیق جریان مبرد.
- عمر مفید طولانی: مقاومت کامل در برابر خورندگی روغنهای مصنوعی POE و مبردهای فریونی.
۴) راهنمای فنی جوشکاری و نصب TIRE 45 MW آلکو
⚠️ نکات مهم جوشکاری خط مایع: در زمان اتصال پایه جوشی شیر به لوله مسی، حتماً بدنه اصلی شیر را با پارچه مرطوب بپوشانید تا دمای دیافراگم بالای ۱۲۰ درجه سانتیگراد نرسد. بالب حسگر باید روی لوله افقی خروجی اواپراتور (موقعیت ساعت ۱ یا ۱۱) بستهشده و کاملاً عایقبندی حرارتی شود. خط اکولایزر خارجی نیز باید به خروجی اواپراتور، بعد از بالب متصل گردد.
جهت دریافت کاتالوگ فنی، قیمت روز شیر انبساط آلکو TIRE 45 MV و مشاوره برای جایگزینی در چیلر، با کارشناسان MTM Part تماس بگیرید.
سوالات متداول کاربران (FAQ)
✔️ پسوند MV در کد فنی شیر انبساط آلکو TIRE 45 MW به چه معناست؟
✔️ آیا نصب خط اکولایزر خارجی در شیر TIRE 45 MW الزامی است؟
