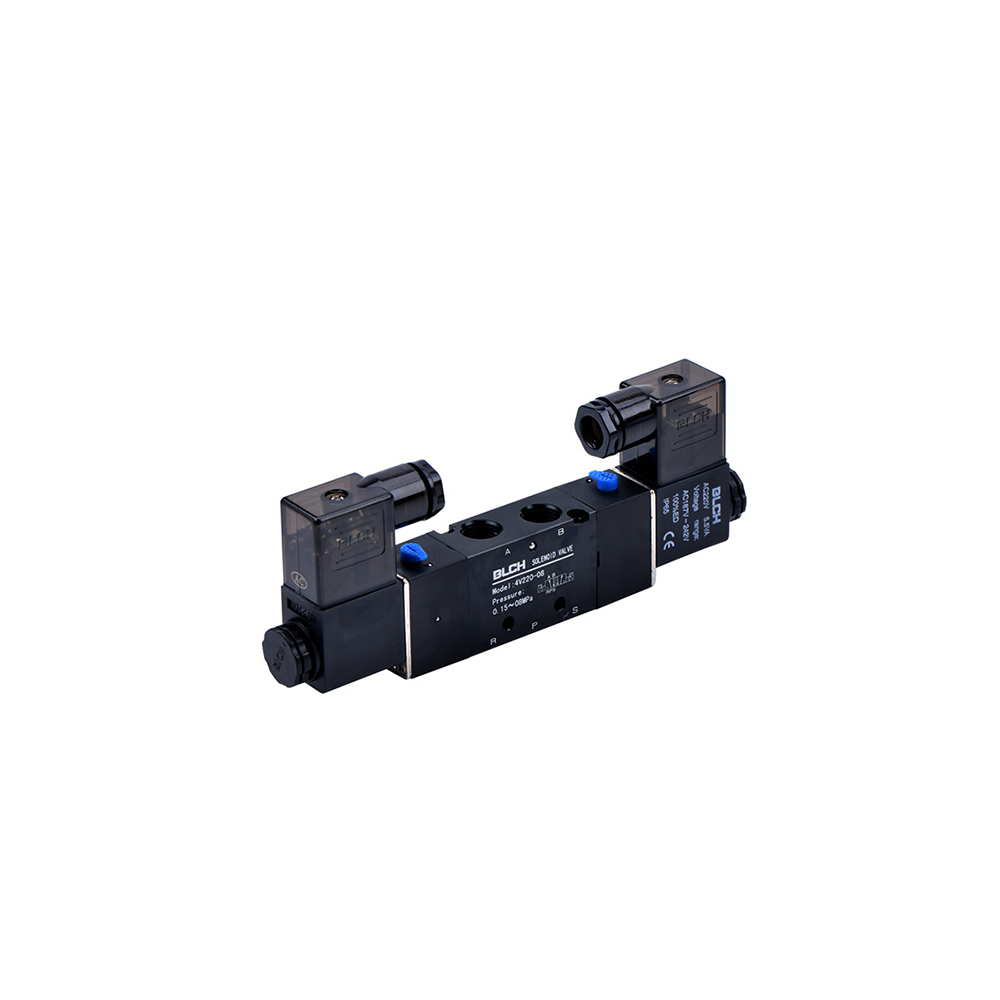

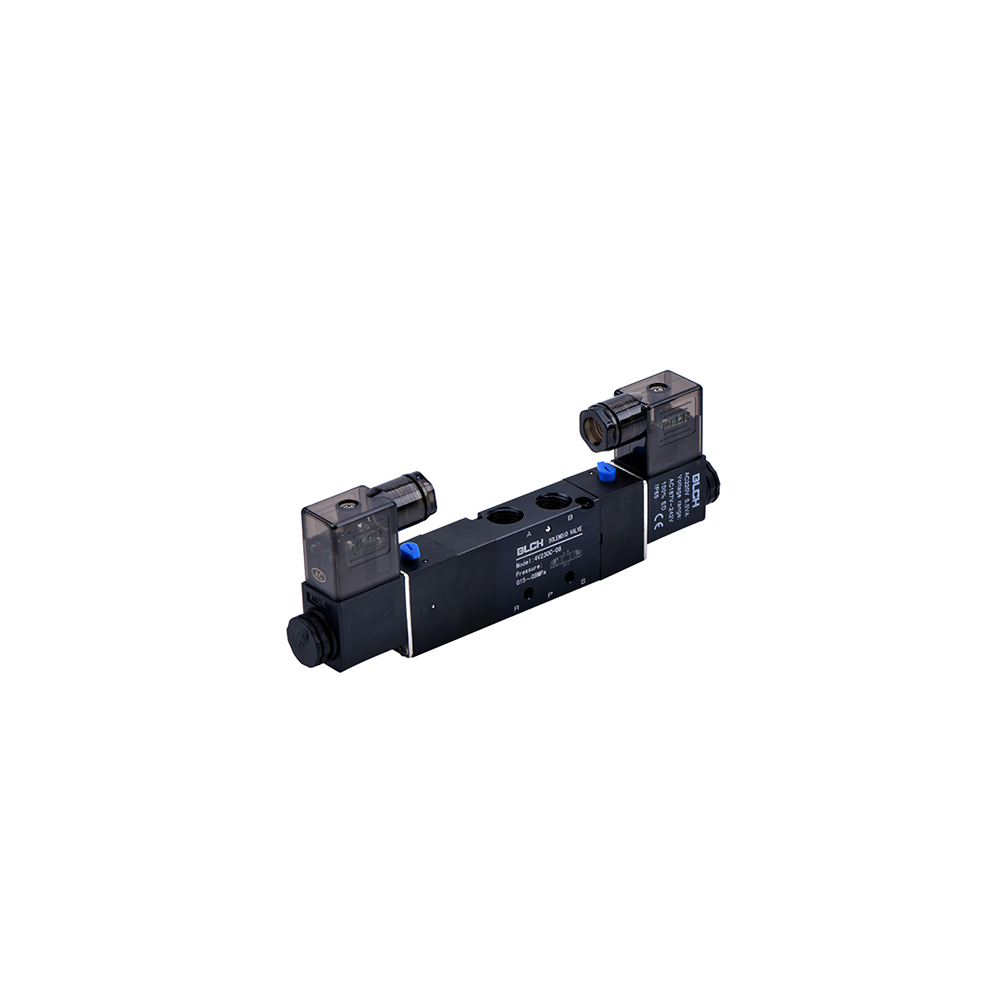

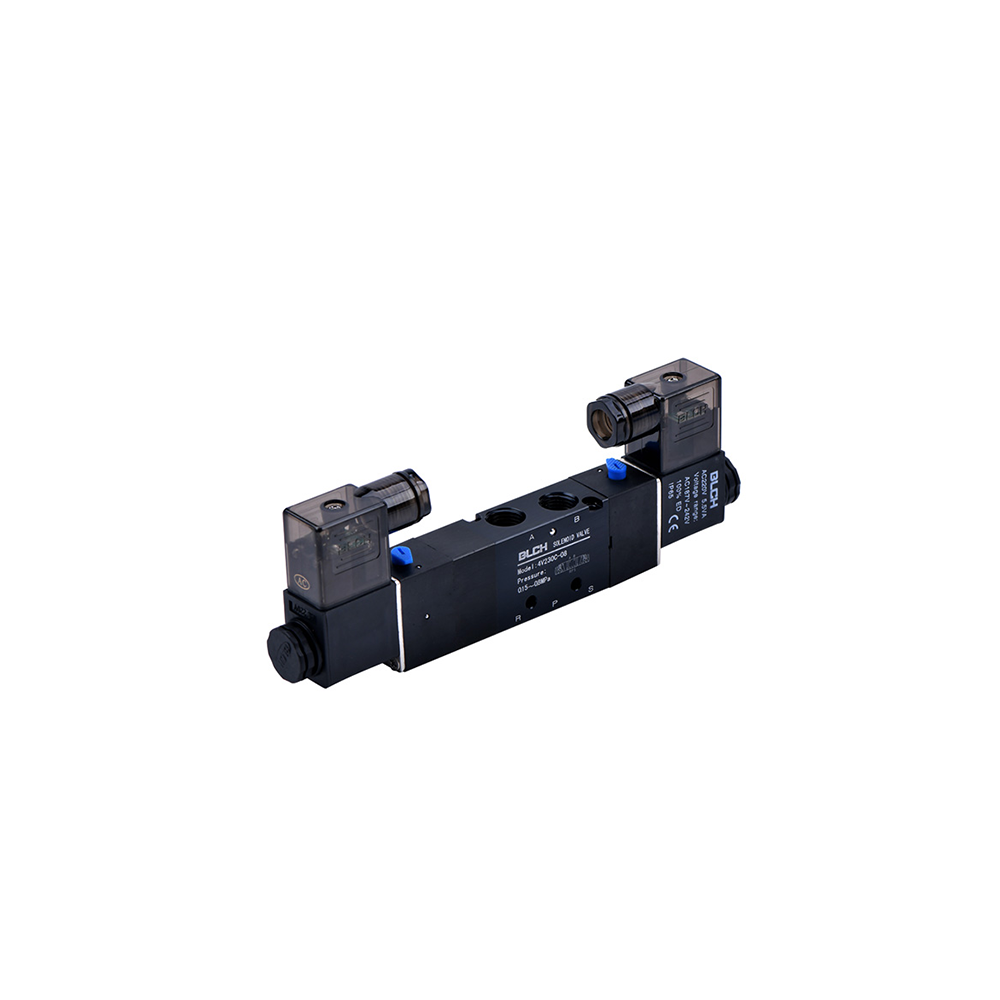

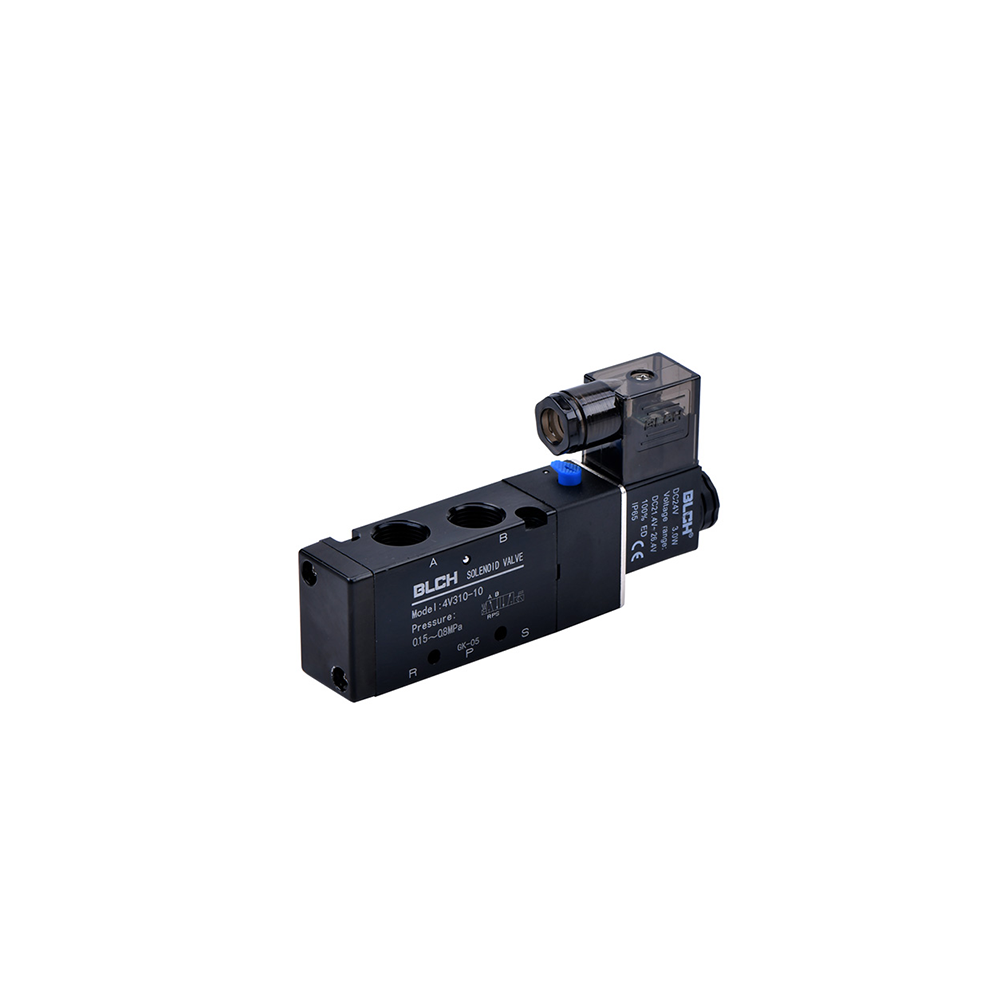

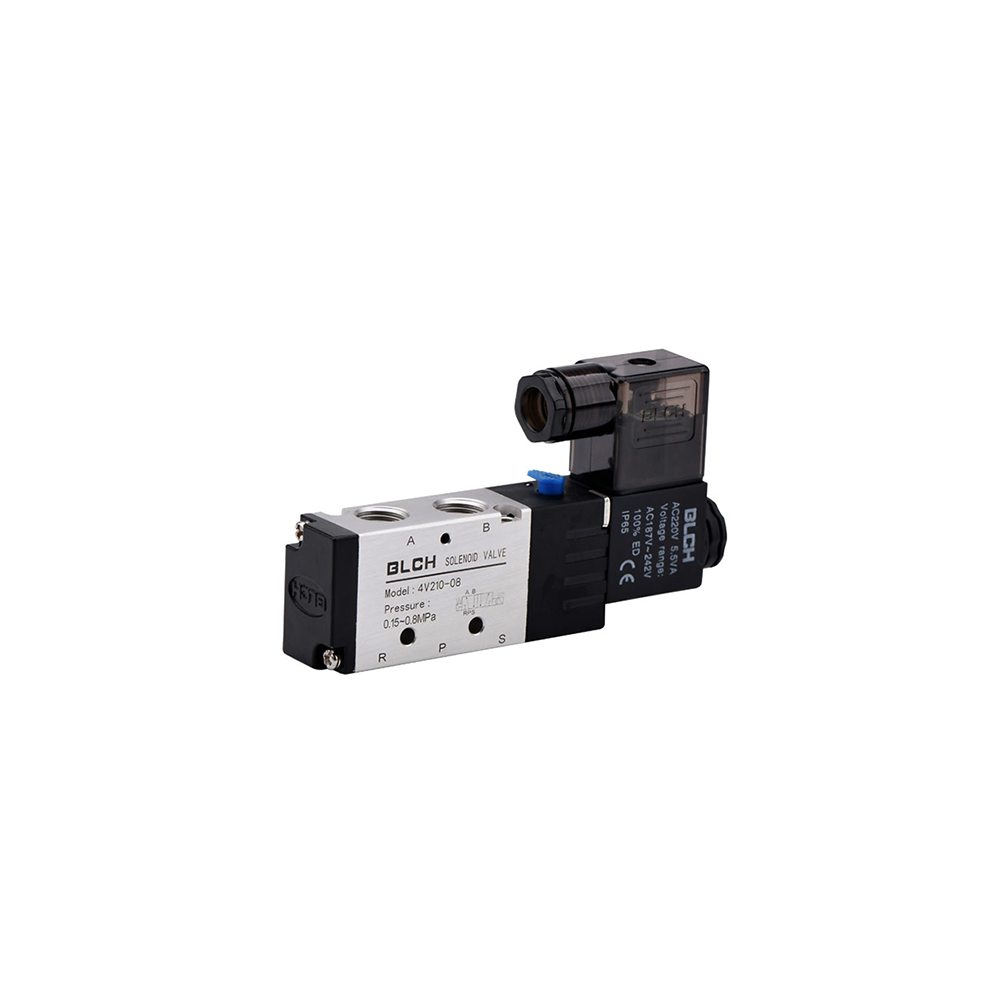

شیر کنترل جریانBLCH- سری 4V
شیر کنترل جریانBLCH- سری 4V
شیر کنترل جریانBLCH- سری 4V
شیر کنترل جریانBLCH- سری 4V

شیر کنترل جریانBLCH- سری 4V

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️مناسب برای کنترل سیلندرها
✔️ساختار کشویی و پایلوت داخلی/خارجی
✔️مناسب کنترل جهت هوای فشرده
✔️ساختار کشویی با آب‌بندی مناسب
✔️قابلیت مونتاژ روی مانـیفولد
✔️سه نوع وضعیت مرکزی برای توقف ایمن سیلندر
✔️آلومینیوم آلیاژی سبک با مقاومت
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر برقی پنوماتیک 4V, 4V Series Solenoid Valve, شیر برقی 5/2 راهه, شیر برقی 5/3 راهه, 4V110-M5, 4V210-06, 4V210-08, 4V310-10, 4V410-15, 4V230C-06, 4V230E-08, 4V330C-10, 4V430C-15, شیر برقی آیرتک معادل, بلوک شیر برقی پنوماتیک, شیر برقی پایلوت دار داخلی و خارجی, فشار کاری 0.15 تا 0.8 مگاپاسکال, بدنه آلومینیوم, هوای فشرده فیلتر شده 40 میکرون, شیر برقی پنوماتیک برای سیلندر, جزیره شیر پنوماتیک, MTM Part

SIGMA:ENTITY=product;CATEGORY=pneumatic;TYPE=solenoid-valve;FAMILY=4V;PORT=M5..1/2inch;MEDIA=compressed-air;BRAND=MTM OEM;URL=/product/4v-series-solenoid-valve

شیر برقی پنوماتیک سری 4V (5/2 و 5/3 راهه)

سری 4V با بدنه آلومینیوم، ساختار کشویی و پایلوت داخلی/خارجی؛ مناسب کنترل جهت هوای فشرده در مدارهای 5/2 و 5/3 راهه، از پورت M5 تا 1/2 اینچ.

شیر برقی پنوماتیک سری 4V به‌عنوان یکی از رایج‌ترین شیرهای جهت‌دهنده هوا در صنعت، برای کنترل دقیق رفت و برگشت سیلندرهای پنوماتیک طراحی شده است. مکانیزم داخلی آن از نوع کشویی (Sliding Spool) است که توسط پایلوت برقی داخلی یا خارجی تحریک می‌شود. ترکیب پورت و وضعیت در این سری به صورت 5 پورت 2 وضعیت (5/2) و 5 پورت 3 وضعیت (5/3) ارائه می‌گردد که امکان پیاده‌سازی سناریوهای کنترلی متنوع را فراهم می‌کند. هوای ورودی باید با فیلتر تقریبی 40 میکرون تصفیه شود تا سایش کشویی و نشتی در طول زمان به حداقل برسد. بدنه آلومینیومی سبک، وزن کم و امکان نصب روی بیس مشترک (مانـیفولد) باعث شده این سری انتخاب مناسبی برای پنل‌های اتوماسیون و تابلوهای ابزار دقیق باشد. در پروژه‌هایی که هم‌زمان از سیستم‌های پنوماتیک و تجهیزات سرمایشی یا چیلر استفاده می‌شود، می‌توان از سری 4V برای کنترل محرک‌های پنوماتیک شیرآلات، دمپرها و ولوهای کمکی بهره گرفت.

۵ مزیت کلیدی شیر برقی سری 4V

  1. پوشش گسترده کاربردی: مناسب برای کنترل سیلندرها، عملگرهای پنوماتیک و بلوک‌های چندشیری در خطوط اتوماسیون.
  2. انعطاف در مدار: امکان انتخاب بین مدارهای 5/2 و 5/3 راهه و سه نوع وضعیت مرکزی برای توقف ایمن سیلندر.
  3. ساختار کشویی با آب‌بندی مناسب: واکنش سریع، افت فشار کم و پایداری عملکرد در سیکل‌های تکراری.
  4. تنوع سایز و بدنه: سری 100، 200، 300 و 400 با پورت‌های M5 تا 1/2 اینچ برای هماهنگی با ابعاد مختلف سیلندر.
  5. قابلیت مونتاژ روی مانـیفولد: تشکیل جزیره شیر برقی، کاهش لوله‌کشی و نظم بیشتر داخل تابلو پنوماتیک.

۱۰ ویژگی فنی مهم سری 4V

  • نوع مدار: 5/2 way و 5/3 way، مناسب سیلندرهای دوطرفه.
  • نوع پایلوت: پایلوت داخلی یا پایلوت خارجی (بسته به طراحی مدار و فشار تأمین).
  • سیال کاری: هوای فشرده خشک و فیلترشده با المان حدود 40 µm.
  • محدوده فشار کاری: حدود 0.15 تا 0.8 MPa با فشار تست تا 1.2 MPa.
  • محدوده دمای محیط: حدود -20 تا +70°C (با توجه به شرایط محیط و کلاس کویل).
  • سایز پورت‌ها: M5، 1/8، 1/4، 3/8 و 1/2 اینچ مطابق با مدل.
  • جنس بدنه: آلومینیوم آلیاژی سبک با مقاومت مناسب در برابر خوردگی در محیط‌های صنعتی خشک.
  • تنوع عملکرد: تک‌کویل (Single Coil 5/2)، دودلی (Double Coil 5/2) و دودلی 5/3 با مرکزهای مختلف.
  • سه نوع وضعیت مرکزی در 5/3: مرکز بسته، مرکز تخلیه و مرکز تحت فشار برای سناریوهای ایمنی متفاوت.
  • امکان ترکیب با واحد مراقبت، سنسورها و سوئیچ فشار جهت پایش و حفاظت بهتر مدار.

راهنمای کدگذاری سری 4V (Ordering Code)

بخش کد مثال توضیح
سری 4V شیر برقی پنوماتیک 5/2 و 5/3 راهه (پنج پورت)
بدنه 1 / 2 / 3 / 4 اندازه بدنه: 100، 200، 300 و 400 متناسب با دبی و سایز پورت
نوع شیر 10 / 20 / 30C / 30E / 30P 10: تک‌کویل 5/2، 20: دودلی 5/2، 30C: 5/3 مرکز بسته، 30E: 5/3 مرکز تخلیه، 30P: 5/3 مرکز تحت فشار
سایز پورت M5 / 06 / 08 / 10 / 15 M5، 06: 1/8"، 08: 1/4"، 10: 3/8"، 15: 1/2"
ولتاژ AC220V، DC24V... ولتاژ تغذیه کویل (AC یا DC) بر اساس استاندارد تابلو برق شما

مشخصات فنی اصلی سری 4V (گزیده)

مدل نمونه بدنه پورت نوع عملکرد پوزیشن فشار کاری (MPa)
4V110-M5 100 M5 تک‌کویل 5/2 0.15 ~ 0.8
4V210-06 200 1/8" تک‌کویل 5/2 0.15 ~ 0.8
4V210-08 200 1/4" تک‌کویل 5/2 0.15 ~ 0.8
4V230C-06 200 1/8" دودلی 5/3 مرکز بسته 0.15 ~ 0.8
4V310-08 300 1/4" تک‌کویل 5/2 0.15 ~ 0.8
4V330E-10 300 3/8" دودلی 5/3 مرکز تخلیه 0.15 ~ 0.8
4V410-15 400 1/2" تک‌کویل 5/2 0.15 ~ 0.8
4V430P-15 400 1/2" دودلی 5/3 مرکز تحت فشار 0.15 ~ 0.8

جدول مقایسه‌ای بدنه‌های سری 4V

سری بدنه مدل‌های نمونه سایز پورت کاربری رایج
4V100 4V110-M5, 4V120-M5 M5 سیلندرهای کوچک، جک‌های مینیاتوری، فیکسچرهای ابزار دقیق
4V200 4V210-06, 4V210-08, 4V230C/E/P-06/08 1/8" و 1/4" بیشتر خطوط اتوماسیون عمومی و ماشین‌آلات سبک
4V300 4V310-08/10, 4V330C/E/P-08/10 1/4" و 3/8" سیلندرهای متوسط، خطوط بسته‌بندی و پالتایزرها
4V400 4V410-15, 4V430C/E/P-15 1/2" سیلندرهای بزرگ، عملگرهای با دبی بالا و شیرهای کنترلی بزرگ

سوالات متداول شیر برقی پنوماتیک 4V

1) برای سیلندر کوچک چه سری‌ای از 4V مناسب است؟
برای سیلندرهای کوچک و جک‌های مینیاتوری، معمولاً بدنه 100 با کدهایی مانند 4V110-M5 یا 4V120-M5 پیشنهاد می‌شود که پورت M5 و دبی متناسب دارند.
2) چه زمانی باید از 5/3 راهه استفاده کنیم؟
در مدارهایی که نیاز است سیلندر در حالت توقف ایمن بماند (مثلاً مرکز بسته یا مرکز تحت فشار) یا در توقف اضطراری هر دو طرف سیلندر تخلیه شود، استفاده از مدل‌های 5/3 مانند 4V230C/E/P یا 4V330C/E/P منطقی‌تر است.
3) آیا نیاز به روغن‌کاری در خط هوا وجود دارد؟
در بسیاری از کاربردها، هوای خشک و فیلترشده بدون روغن کافی است. اگر در سیستم از روغن‌زن استفاده می‌کنید، حتماً از برند و گرید سازگار با تجهیزات پنوماتیک استفاده شود و کل مدار با همان شرایط بهره‌برداری شود.
4) در صورت افت فشار زیاد چه نکاتی را باید بررسی کنیم؟
ابتدا سایز پورت شیر را با دبی مورد نیاز و سایز سیلندر مقایسه کنید، طول و قطر لوله‌کشی را بررسی کرده و از تمیز بودن فیلترها مطمئن شوید. استفاده از بدنه‌های بزرگ‌تر مانند 4V300 یا 4V400 می‌تواند افت فشار را کاهش دهد.
5) آیا می‌توان چند شیر 4V را روی یک بیس مشترک نصب کرد؟
بله، بسیاری از سری‌های 4V امکان نصب روی بیس مشترک را دارند. در این حالت تغذیه و تخلیه هوا مشترک شده و فقط خطوط خروجی (A و B) به سیلندرها متصل می‌شوند که باعث کاهش لوله‌کشی و مرتب شدن تابلو می‌شود.
6) چه نوع حفاظت الکتریکی برای کویل شیر برقی لازم است؟
معمولاً کلاس حفاظتی کویل‌ها در حد IP65 است، با این حال در محیط‌های پررطوبت یا دارای اسپری مایع بهتر است تابلو به‌خوبی درزبندی شود و از ماژول‌های خروجی مناسب در PLC برای حفاظت در برابر اضافه‌جریان و نوسانات ولتاژ استفاده گردد.
7) آیا سری 4V معادل برندهای رایج مانند AirTAC در بازار است؟
از نظر کدینگ، ابعاد و عملکرد، بسیاری از مدل‌های سری 4V با کدهای شناخته‌شده در بازار (مانند 4V210-08 و 4V310-10) هم‌خانواده هستند و می‌توانند به‌عنوان معادل اقتصادی یا جایگزین در بسیاری از پروژه‌ها استفاده شوند.
8) برای سفارش از MTM Part چه اطلاعاتی لازم است؟
بهتر است نوع مدار (5/2 یا 5/3)، وضعیت مرکزی، تک‌کویل یا دودلی، سایز پورت، فشار کاری، ولتاژ کویل و در صورت امکان نقشه ساده مدار را ارسال کنید تا تیم فنی MTM Part مناسب‌ترین کد را برای شما پیشنهاد دهد.
