شیر کنترل جریانBLCH- سری 2V
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

شیر کنترل جریانBLCH- سری 2V

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️بدنه آلومینیومی سبک و مقاوم
✔️کنترل مستقیم گاز مبرد
✔️در سایزهای رزوه‌ای از M4 تا G1 اینچ
✔️بدنه آلیاژ آلومینیوم سبک یا برنج مقاوم
✔️پوشش هم‌زمان هوا، آب و روغن با ساختار 2/2 راهه
✔️قطع و وصل سریع سیال در مدارهای کنترل
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

شیر برقی سری 2V, 2V Series Solenoid Valve, شیر برقی DC24V AC220V, شیر برقی 2/2 راهه نرمالی کلوز, شیر برقی هوا آب روغن, بدنه آلومینیومی, بدنه برنجی, شیر برقی لمینت 2V025-06, 2V025-08, 2V130-10, 2V130-15, 2V250-20, 2V250-25, فشار کاری 0.05 تا 0.8 مگاپاسکال, کلاس حفاظتی IP65, سیل NBR و Viton, پلاگ رزوه‌ای G1/8 تا G1 اینچ, شیر برقی کمپرسور هوا, Air Compressor Fluid Control Valve, MTM Part, پنوماتیک صنعتی, شیر برقی 2 پورت 2 وی, انرژی کم‌مصرف, شیر برقی سیستم اتوماسیون

SIGMA:ENTITY=product;CATEGORY=pneumatic-valve;TYPE=solenoid;FAMILY=2V;PORT=1/8..1inch;MEDIA=air|water|oil;BRAND=MTM OEM;URL=/product/2v-series-solenoid-valve

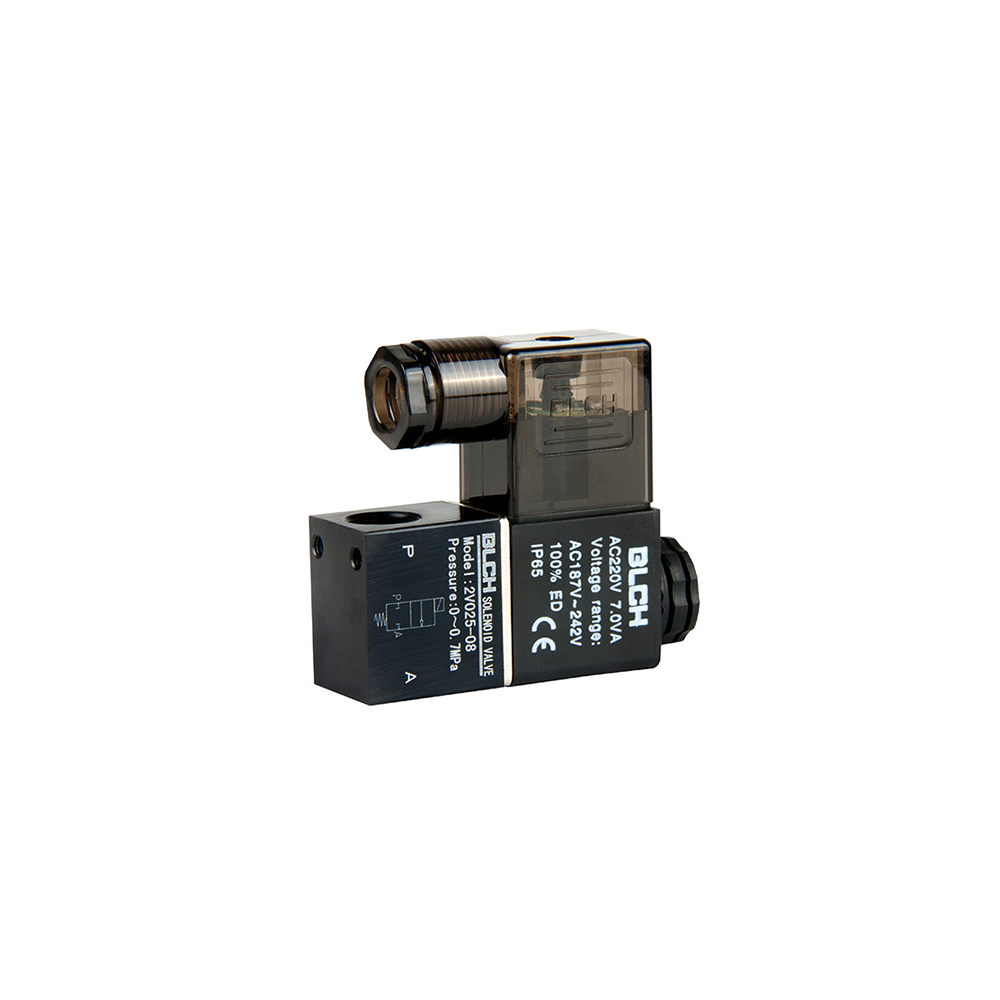

شیر برقی سری 2V (2/2 Way – DC24V / AC220V)

شیر برقی 2/2 راهه Normally Closed با بدنه آلومینیوم یا برنج، مناسب کنترل هوا، آب و روغن در مدارهای کمپرسور و پنوماتیک؛

در سایزهای رزوه‌ای از M4 تا G1 اینچ.

سری 2V به عنوان یک شیر برقی 2/2 راهه، برای قطع و وصل سریع سیال در مدارهای کنترل و فرمان طراحی شده است. در سایزهای کوچک، ساختار Direct acting و در سایزهای بزرگ‌تر، ساختار Diaphragm / Internal piloted به کار رفته تا هم حساسیت فرمان‌پذیری بالا باشد و هم افت فشار کاهش یابد.

بدنه آلومینیومی سبک و مقاوم در برابر خوردگی، در کنار نسخه‌های برنجی این سری، امکان استفاده مطمئن در مدارهای کمپرسور هوا، یونیت‌های آماده‌سازی هوا، خطوط بسته‌بندی، نساجی و اتوماسیون عمومی را فراهم می‌کند. کلاس حفاظتی IP65، عایق‌بندی مناسب کویل و طراحی دقیق مدار تغذیه، باعث عمر طولانی و عملکرد پایدار شیر می‌شود.

در کاربردهای برودتی، این شیر بیشتر برای کنترل هوای فرمان و آب خنک‌کاری در کنار تجهیزاتی مانند چیلر، اواپراتور شل اند تیوپ، اواپراتور مخصوص سردخانه و سایر تجهیزات سرمایشی به کار می‌رود؛ برای کنترل مستقیم گاز مبرد بهتر است از شیر انبساط و شیرهای مخصوص مبرد استفاده شود.

۵ مزیت کلیدی شیر برقی سری 2V

  1. پوشش هم‌زمان هوا، آب و روغن با ساختار 2/2 راهه نرمالی‌کلوز، مناسب برای قطع و وصل کامل مدار.
  2. بدنه آلیاژ آلومینیوم سبک یا برنج مقاوم، با فرآیند سخت‌کاری سطح برای افزایش عمر کاری و مقاومت در برابر خوردگی.
  3. کلاس حفاظتی IP65 و عایق‌بندی مناسب کویل برای عملکرد پایدار در محیط‌های صنعتی و تابلوهای برق.
  4. تنوع سایز از M4 تا G1 اینچ که امکان استفاده هم در خطوط ابزار دقیق و هم در لاین‌های اصلی را فراهم می‌کند.
  5. هماهنگی کامل با سایر اجزای مدار مانند گلوب ولو، فیلتر درایر، لرزه‌گیر و کنترلر سیستم‌های برودتی.

۱۰ ویژگی فنی مهم سری 2V

  • نوع عملکرد: Direct acting / Internal piloted، حالت پیش‌فرض Normally Closed (NC).
  • سیال کاری: هوای فشرده، آب و روغن با ویسکوزیته معمول زیر 20 cSt.
  • محدوده فشار کاری معمول: حدود 0.05 تا 0.7 MPa (طبق مدل و سایز).
  • رنج دمای محیط و سیال: حدود -10 تا +80 °C (طبق کاتالوگ سازنده).
  • سایز اتصال رزوه: از M4×0.7 تا رزوه‌های G1/8، G1/4، G3/8، G1/2، G3/4، G1 اینچ.
  • سیل‌ها: NBR یا VITON بسته به دما و نوع سیال.
  • کلاس حفاظتی: IP65 برای کار در محیط‌های صنعتی با پاشش گردوغبار و رطوبت محدود.
  • توان مصرفی کویل: حدود 6.5VA (AC) یا 6.5W (DC)، مناسب تابلوهای کم‌مصرف.
  • بدنه: آلیاژ آلومینیوم یا برنج با ماشین‌کاری دقیق و رزوه‌های بدون پلیسه برای نصب سریع و بدون نشتی.
  • کاربردها: خطوط کمپرسور، یونیت‌های هوای فشرده، ماشین‌آلات بسته‌بندی، نساجی، اتوماسیون عمومی و مدارهای فرمان برودتی.

جدول مشخصات اصلی سری 2V

مدل نوع عملکرد سایز پورت اوریفیس تقریبی (mm) CV حدودی فشار کاری (MPa) سیال کاری
2V010-M4 Direct acting M4×0.7 ≈1.0 ≈0.04 0.05 ~ 0.7 هوا / آب / روغن
2V025-06 Direct acting G1/8 ≈2.5 ≈0.23 0.05 ~ 0.7 هوا / آب / روغن
2V025-08 Direct acting G1/4 ≈2.5 ≈0.23 0.05 ~ 0.7 هوا / آب / روغن
2V130-10 Internal piloted G3/8 ≈13 ≈6.2 0.05 ~ 0.7 هوا / آب / روغن
2V130-15 Internal piloted G1/2 ≈13 ≈6.2 0.05 ~ 0.7 هوا / آب / روغن
2V250-20 Internal piloted G3/4 ≈25 ≈23 0.05 ~ 0.7 هوا / آب / روغن
2V250-25 Internal piloted G1 ≈25 ≈23 0.05 ~ 0.7 هوا / آب / روغن

جدول مقایسه‌ای مدل‌ها بر اساس کاربرد

مدل نوع مدار توصیه‌شده نمونه کاربرد
2V010-M4 ابزار دقیق / سیگنال کنترل پالس هوا روی سنسورها و شیرهای کوچک
2V025-06 / 08 مدار فرمان و انشعابات سبک کنترل سیلندرهای کوچک، پالس کمپرسور، خطوط تغذیه یونیت‌های کوچک
2V130-10 / 15 لاین‌های متوسط کنترل شاخه‌های اصلی هوا در ماشین‌آلات بسته‌بندی و نساجی
2V250-20 / 25 لاین اصلی دبی بالا تغذیه هوای فشرده برای چندین مصرف‌کننده یا تغذیه یونیت‌های بزرگ‌تر

سوالات متداول درباره شیر برقی سری 2V

1) چه تفاوتی بین مدل‌های 2V025، 2V130 و 2V250 وجود دارد؟
2V025 معمولاً برای سایزهای کوچک (G1/8 و G1/4) و دبی کم، 2V130 برای سایزهای متوسط (G3/8 و G1/2) و 2V250 برای سایزهای بزرگ‌تر (G3/4 و G1) و دبی بالاتر استفاده می‌شود.
2) آیا شیر 2V فقط برای هوا مناسب است یا برای آب و روغن هم می‌توان استفاده کرد؟
طراحی سری 2V برای هوای فشرده انجام شده، اما با توجه به جنس سیل‌ها (NBR یا VITON) و بدنه، برای آب و روغن با ویسکوزیته محدود نیز قابل استفاده است؛ فقط رعایت فیلتر مناسب و کیفیت سیال ضروری است.
3) این شیر برای چه رنج فشاری پیشنهاد می‌شود؟
در اغلب مدل‌ها فشار کاری در محدوده 0.05 تا 0.7 مگاپاسکال قرار دارد. استفاده در فشارهای پایین‌تر از محدوده توصیه‌شده می‌تواند باعث عدم عملکرد پایلوت شود.
4) آیا امکان استفاده این شیر در سیستم‌های برودتی وجود دارد؟
بله، در مدار هوای فرمان، آب خنک‌کاری و کنترل تجهیزات جانبی کنار چیلر، اواپراتور/کندانسور و سایر تجهیزات سرمایشی قابل استفاده است؛ اما برای خود گاز مبرد بهتر است از شیرهای مخصوص مبرد و شیر انبساط استفاده شود.
5) برای افزایش طول عمر شیر 2V چه نکاتی را رعایت کنیم؟
استفاده از فیلتر رطوبت‌گیر در ورودی هوا، تنظیم فشار مطابق کاتالوگ، عدم تجاوز دما از حدود مجاز، و نصب صحیح در کنار لرزه‌گیر در خطوط لرزان، عمر شیر را به‌طور چشمگیری افزایش می‌دهد.
6) چه ولتاژهایی برای کویل موجود است؟
به‌طور معمول کویل‌های DC12V، DC24V، AC24V، AC110V و AC220V موجود هستند. در پروژه‌های جدید، استفاده از DC24V و AC220V به دلیل دسترسی آسان‌تر و استاندارد بودن بیشتر توصیه می‌شود.
7) آیا شیر 2V مناسب کار مداوم (Duty Cycle 100%) است؟
بله، کویل با کلاس عایقی F و طراحی مناسب، برای کارکرد طولانی‌مدت در بسیاری از کاربردها مناسب است؛ البته رعایت تهویه تابلو و جلوگیری از دمای محیط بیش از حد مجاز ضروری است.
8) چگونه سایز مناسب شیر سری 2V را انتخاب کنیم؟
ابتدا دبی لازم، فشار کاری، سایز لوله، نوع سیال و ولتاژ فرمان را مشخص کنید؛ سپس با استفاده از جدول مشخصات و مشاوره فنی ام‌تی‌ام پارت، مناسب‌ترین مدل (مثلاً 2V025-08 برای G1/4 یا 2V250-25 برای G1) انتخاب می‌شود.
