اواپراتور شل اند تیوب ۴۰ تن تبرید
- برند: ماهان تهویه
- کدکالا:
✔️ 40 TR یعنی 480,000 BTU/hr
✔️تأمین ظرفیت پایدار
✔️انتقال حرارت از آب به دیواره تیوب
✔️انتخابی مطمئن و قابل سفارشیسازی
✔️تأمین ظرفیت پایدار
✔️انتقال حرارت از آب به دیواره تیوب
✔️انتخابی مطمئن و قابل سفارشیسازی
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت

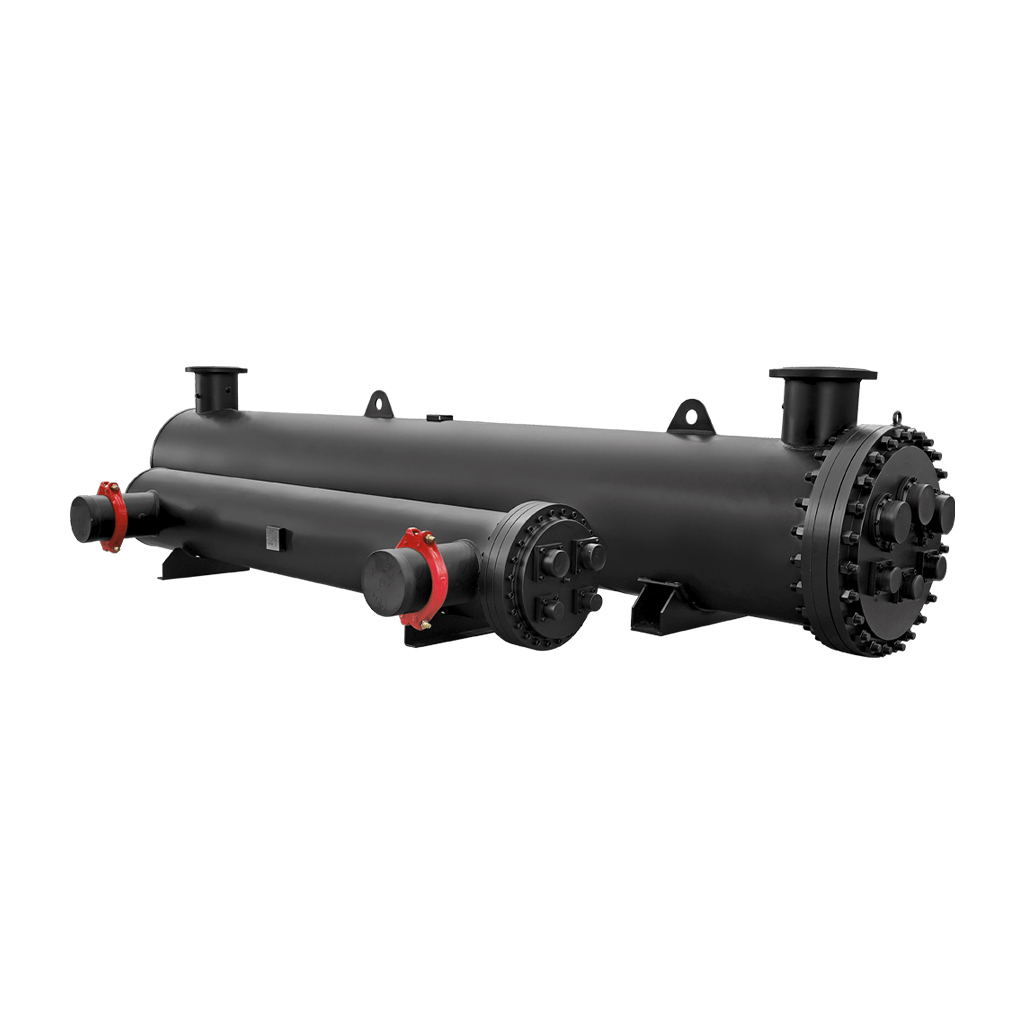

اواپراتور شل اند تیوب ۴۰ تن تبرید (≈ 140.7 kW)
صفحه فروش مهندسی: جدول دبی بر اساس ΔT + افت فشار 1-Pass/2-Pass با تیوبسایز واقعی + شماتیک مدار و P&ID صنعتی + محاسبهگر آنلاین (مخصوص 24 تن)
اواپراتور شل اند تیوب (Shell & Tube Evaporator) برای چیلرهای صنعتی، انتخابی «مطمئن و قابل سفارشیسازی» است؛ چون در کارکرد واقعی 24/7 از نظر دوام، سرویسپذیری، تحمل فشار و انعطاف طراحی (تیوبسایز/پاس/بفل) عملکرد عالی دارد.
✅ ظرفیت این مدل: 40 TR یعنی 480,000 BTU/hr و معادل تقریبی 140.7 kW. این ظرفیت مناسب پروژههایی است که با 30TR هنوز ریسک کمبود ظرفیت دارید، یا بار فرآیندی شما در پیک تابستان بالا میرود.
✅ ظرفیت این مدل: 40 TR یعنی 480,000 BTU/hr و معادل تقریبی 140.7 kW. این ظرفیت مناسب پروژههایی است که با 30TR هنوز ریسک کمبود ظرفیت دارید، یا بار فرآیندی شما در پیک تابستان بالا میرود.
۱) توان برودتی و تبدیل واحدها (برای تصمیم خرید دقیق)
- 1 TR = 12,000 BTU/hr ≈ 3.517 kW
- 40 TR ≈ 140.7 kW
- کارکرد استاندارد چیلر: آب رفت/برگشت 7/12°C (ΔT≈5°C)
۲) توضیح مهندسی: این اواپراتور دقیقاً چه کاری انجام میدهد؟
در اواپراتور شل اند تیوب، سمت تیوبها آب یا آب/گلیکول جریان دارد و سمت دیگر مبرد تبخیر میشود. انتقال حرارت از آب به دیواره تیوب و سپس به مبرد انجام میگیرد. نتیجه: آب خروجی سرد و مبرد بخار وارد کمپرسور میشود.
ظرفیت واقعی به ΔT، دبی آب، Tevap، سوپرهیت، نوع مبرد و فاولینگ وابسته است؛ بنابراین این صفحه فروش، «اعداد قابل انتخاب» و ابزار محاسبه را در اختیار مشتری میگذارد.
۳) جدول انتخاب دبی آب بر اساس ΔT (برای 40TR ≈ 140.7 kW)
فرمول سریع صنعتی: Flow(m³/h) ≈ Q(kW) / (1.163 × ΔT)
خروجی جدول: دبی تقریبی آب (m³/h و L/s) برای ظرفیت ثابت 140.7kW
خروجی جدول: دبی تقریبی آب (m³/h و L/s) برای ظرفیت ثابت 140.7kW
۴) جدول افت فشار دقیقتر (Design-Oriented) | تیوبسایز واقعی + 1Pass/2Pass
⚠️ شفافیت مهندسی: افت فشار به طول تیوب، تعداد تیوب در هر پاس، تعداد پاسها، نوع بافل، زبری، اتصالات نازل و فاولینگ وابسته است. جدول زیر برای مقایسه تیوبسایز روی سناریوی رایج 40TR با ΔT=5 (دبی 24.2 m³/h) تنظیم شده است.
فرض تیوبسایز واقعی (OD/ID تقریبی): 3/4" OD (ID≈16mm) | 7/8" OD (ID≈19mm) | 1" OD (ID≈22mm)
سرعت هدف داخل تیوب: معمولاً 1.2 تا 2.2 m/s برای آب (کیفیت آب و محدودیت پمپ تعیینکننده است)
سرعت هدف داخل تیوب: معمولاً 1.2 تا 2.2 m/s برای آب (کیفیت آب و محدودیت پمپ تعیینکننده است)
A) طراحی 1-Pass (افت فشار کمتر / اقتصادیتر)
B) طراحی 2-Pass (راندمان بهتر / افت فشار بالاتر)
✅ قاعده انتخاب سریع: اگر محدودیت هد پمپ دارید → 1-Pass. اگر بار نوسانی/کنترل دقیقتر میخواهید → 2-Pass (با لحاظ هد پمپ).
۵) محاسبهگر آنلاین مخصوص 24TR (برای سایت)
محاسبه دبی آب بر اساس ΔT: ظرفیت ثابت 24TR (Q≈84.4kW)
فرمول: Flow(m³/h) ≈ Q(kW) / (1.163 × ΔT) ✅ برای 24TR: Q ≈ 84.4kW
۶) متن فروشمحور کوتاه (آماده کپی برای صفحه محصول)
اگر دنبال یک اواپراتور «واقعاً صنعتی» برای بارهای فرآیندی و کارکرد 24/7 هستید، اواپراتور شل اند تیوب 40TR انتخابی است که هم ظرفیت را پایدار تأمین میکند و هم با طراحی صحیح تیوبسایز/پاسها، افت فشار را در محدوده قابل قبول پمپ نگه میدارد. برای استعلام، فقط کافیست ظرفیت، ΔT، نوع سیال (آب/گلیکول) و افت فشار مجاز را اعلام کنید تا طراحی دقیق انجام شود.
سوالات متداول (FAQ)
✔️ ظرفیت واقعی 40 تن دقیقاً چند کیلووات است؟
✔️ دبی آب در ΔT=5 برای 40TR چقدر است؟
✔️ 1-Pass بهتر است یا 2-Pass؟
✔️ چرا افت فشار عدد ثابت ندارد؟
✔️ محاسبهگر آنلاین 24TR داخل صفحه چه فایدهای دارد؟
