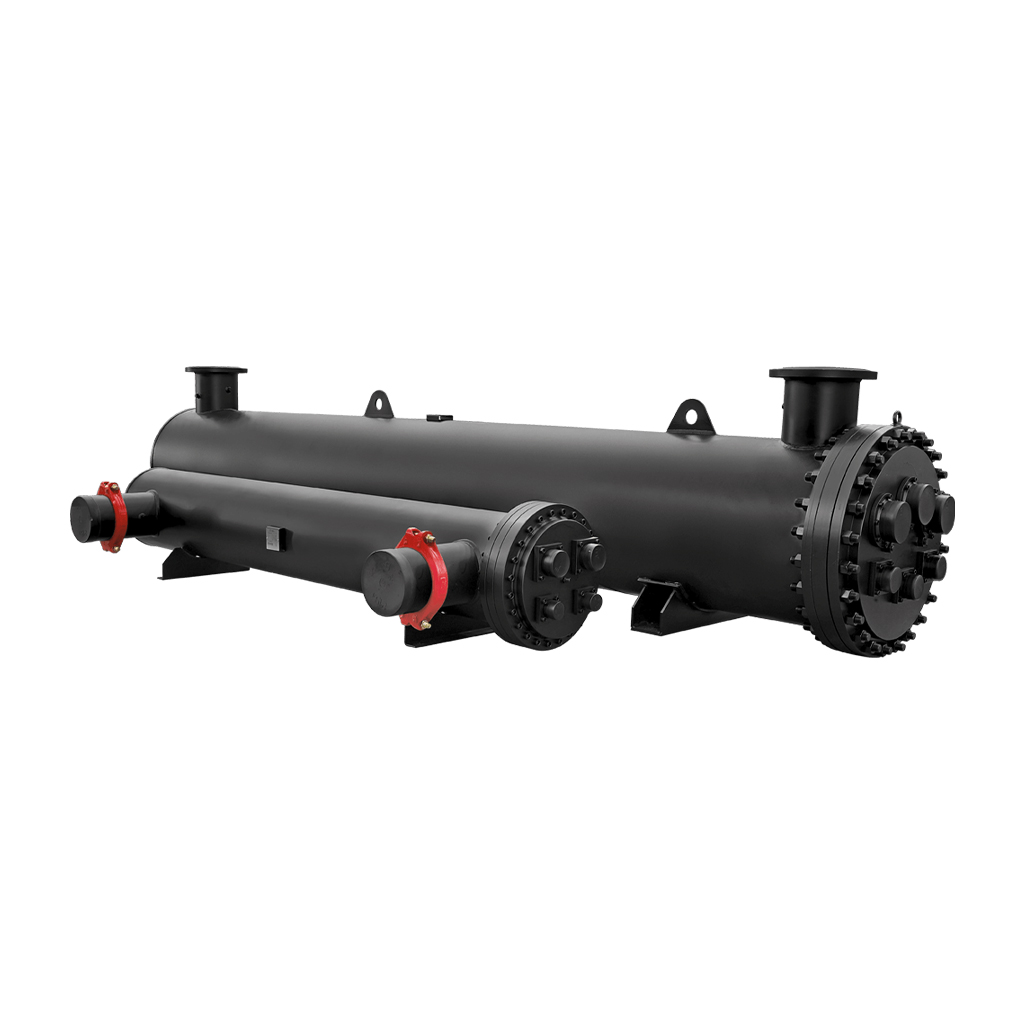

اواپراتور شل اند تیوب ۳۰ تن تبرید
- برند: ماهان تهویه
- کدکالا:
✔️30 TR یعنی 360,000 BTU/hr
✔️معادل تقریبی 105.5 kW
✔️مناسب برای چیلرهای صنعتی
✔️دوام بالا، سرویسپذیر، تحمل فشار
✔️حذف ریسک کمبود سرمایش
✔️مناسب پروژههایی است که 24TR در مرز کمبود ظرفیت
✔️معادل تقریبی 105.5 kW
✔️مناسب برای چیلرهای صنعتی
✔️دوام بالا، سرویسپذیر، تحمل فشار
✔️حذف ریسک کمبود سرمایش
✔️مناسب پروژههایی است که 24TR در مرز کمبود ظرفیت
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
اواپراتور شل اند تیوب ۳۰ تن تبرید (≈ 105.5 kW)
صفحه فروش مهندسی: جدول دبی بر اساس ΔT + افت فشار 1-Pass/2-Pass با تیوبسایز واقعی + شماتیک مدار و P&ID صنعتی + محاسبهگر آنلاین (مخصوص 24 تن)
اواپراتور شل اند تیوب (Shell & Tube Evaporator) برای چیلرهای صنعتی، یکی از مطمئنترین انتخابهاست؛ چون در شرایط واقعی کارگاهی (گردوغبار، کارکرد 24/7، کیفیت آب متوسط) از نظر دوام، سرویسپذیری، تحمل فشار و امکان طراحی سفارشی (تیوبسایز/پاس/بفل) برتری دارد.
✅ ظرفیت این مدل: 30 TR یعنی 360,000 BTU/hr و معادل تقریبی 105.5 kW. این ظرفیت مناسب پروژههایی است که 24TR در مرز کمبود ظرفیت است و شما میخواهید با یک انتخاب امن، ریسک کمبود سرمایش را حذف کنید.
✅ ظرفیت این مدل: 30 TR یعنی 360,000 BTU/hr و معادل تقریبی 105.5 kW. این ظرفیت مناسب پروژههایی است که 24TR در مرز کمبود ظرفیت است و شما میخواهید با یک انتخاب امن، ریسک کمبود سرمایش را حذف کنید.
۱) توان برودتی و تبدیل واحدها (برای تصمیم خرید دقیق)
- 1 TR = 12,000 BTU/hr ≈ 3.517 kW
- 30 TR ≈ 105.5 kW
- کارکرد استاندارد چیلر: آب رفت/برگشت 7/12°C (ΔT≈5°C)
۲) توضیح مهندسی: این اواپراتور دقیقاً چه کاری انجام میدهد؟
در اواپراتور شل اند تیوب، یک سمت آب یا آب/گلیکول (سیال ثانویه) جریان دارد و سمت دیگر مبرد تبخیر میشود. انتقال حرارت از آب به دیواره تیوبها و سپس به مبرد انجام میگیرد. نتیجه: آب خروجی سرد میشود و مبرد وارد کمپرسور میگردد.
ظرفیت واقعی سیستم فقط «نامی» نیست؛ به عوامل زیر وابسته است: ΔT آب، دبی آب، دمای تبخیر (Tevap)، سوپرهیت، نوع مبرد، کیفیت آب (فاولینگ). بنابراین صفحه فروش حرفهای باید «اعداد قابل انتخاب» بدهد؛ نه فقط توضیح عمومی.
۳) جدول انتخاب دبی آب بر اساس ΔT (برای 30TR ≈ 105.5 kW)
فرمول مهندسی: Q = ρ × Cp × Flow × ΔT
برای آب: ρ≈1000 و Cp≈4.186 kJ/kg.K
خروجی جدول: دبی تقریبی آب (m³/h و L/s) برای ظرفیت ثابت 105.5kW
برای آب: ρ≈1000 و Cp≈4.186 kJ/kg.K
خروجی جدول: دبی تقریبی آب (m³/h و L/s) برای ظرفیت ثابت 105.5kW
نکته خرید: اگر ΔT را کم انتخاب کنید (مثلاً 3°C)، دبی آب زیاد میشود و پمپ/لوله بزرگتر لازم دارید. اگر ΔT را بزرگتر انتخاب کنید (مثلاً 7°C)، دبی کمتر است اما ممکن است در مصرفکننده نوسان دما بیشتر حس شود.
۴) جدول افت فشار دقیقتر (Design-Oriented) | تیوبسایز واقعی + 1Pass/2Pass
⚠️ شفافیت مهندسی: افت فشار واقعی تابع طول تیوب، تعداد تیوب در هر پاس، تعداد پاسها، نوع بافل، زبری، اتصالات نازل، و فاولینگ است. جدول زیر برای طراحی اولیه و مقایسه تیوبسایز ارائه شده و روی سناریوی رایج 30TR با ΔT=5 (دبی 18.1 m³/h) تنظیم شده است. برای عدد نهایی سفارش، طول/تعداد تیوبها را طبق پروژه شما فیکس میکنیم.
فرض تیوبسایز واقعی (OD/ID تقریبی): 3/4" OD (ID≈16mm) | 7/8" OD (ID≈19mm) | 1" OD (ID≈22mm)
سرعت هدف داخل تیوب: معمولاً 1.2 تا 2.2 m/s برای آب (بسته به کیفیت آب و محدودیت پمپ)
سرعت هدف داخل تیوب: معمولاً 1.2 تا 2.2 m/s برای آب (بسته به کیفیت آب و محدودیت پمپ)
A) طراحی 1-Pass (افت فشار کمتر / هد پمپ اقتصادیتر)
B) طراحی 2-Pass (راندمان انتقال حرارت بهتر / افت فشار بالاتر)
✅ قاعده انتخاب سریع: اگر محدودیت هد پمپ/هزینه برق پمپ دارید → 1-Pass اقتصادیتر است. اگر هدف شما پایداری بهتر و پاسخ بهتر به نوسان بار است → 2-Pass منطقیتر است (با لحاظ هد پمپ).
۵) محاسبهگر آنلاین مخصوص 24TR (برای سایت)
محاسبه دبی آب بر اساس ΔT: ظرفیت ثابت 24TR (Q≈84.4kW)
فرمول: Flow(m³/h) ≈ Q(kW) / (1.163 × ΔT) ✅ برای 24TR: Q ≈ 84.4kW
۶) شماتیک مدار و P&ID صنعتی (قابل تبدیل به CAD)
این دیاگرام یک P&ID متنی استاندارد است. برای نقشه صنعتی نهایی میتوان آن را دقیقاً به CAD تبدیل کرد (با نمادهای ISA).
A) مدار مبرد (Refrigerant Circuit) – DX / چیلر
[COMP] --> (HOT GAS) --> [COND] --> [LLR] --> [FD] --> [SG] --> [SV] --> [TXV/EEV] --> [EVAP S&T 30TR] --> (SUCTION) --> [ACC] --> [COMP] Legend: [COMP]=Compressor [COND]=Condenser [LLR]=Liquid Line Receiver (optional) [FD]=Filter Drier [SG]=Sight Glass [SV]=Solenoid Valve (liquid line) [TXV/EEV]=Thermostatic Expansion Valve / Electronic Expansion Valve [EVAP S&T]=Shell & Tube Evaporator [ACC]=Suction Accumulator (recommended for DX)
B) مدار آب سرد (Chilled Water Loop)
[TANK] --> [P-CHW] --> [Y-STR] --> [BV] --> [FS] --> [EVAP S&T 30TR] --> [TT_out] --> to LOAD --> return --> [TT_in] --> [TANK] Optional / Recommended: - [DP] Differential Pressure Switch across EVAP - [ABV] Auto Bypass Valve (minimum flow protection) - [AF] Air Vent + [DR] Drain at high/low points Legend: [TANK]=Buffer Tank [P-CHW]=Chilled Water Pump [Y-STR]=Y-Strainer [BV]=Balancing Valve [FS]=Flow Switch [TT]=Temperature Sensor/Transmitter
✅ حداقل حفاظت آب (برای جلوگیری از یخزدگی/خرابی): Y-Strainer + Flow Switch + (ترجیحاً) DP Switch + بایپس حداقل دبی
برای انتخاب دقیق بر اساس نوع مبرد، دمای آب، ΔT، افت فشار مجاز و گلیکول، استعلام مهندسی بگیرید.
سوالات متداول (FAQ)
✔️ ظرفیت واقعی 30 تن دقیقاً چند کیلووات است؟
✔️ دبی آب در ΔT=5 چقدر باید باشد؟
✔️ 1-Pass بهتر است یا 2-Pass؟
✔️ چرا افت فشار عدد قطعی ندارد؟
✔️ محاسبهگر آنلاین 24 تن داخل این صفحه به چه درد میخورد؟
