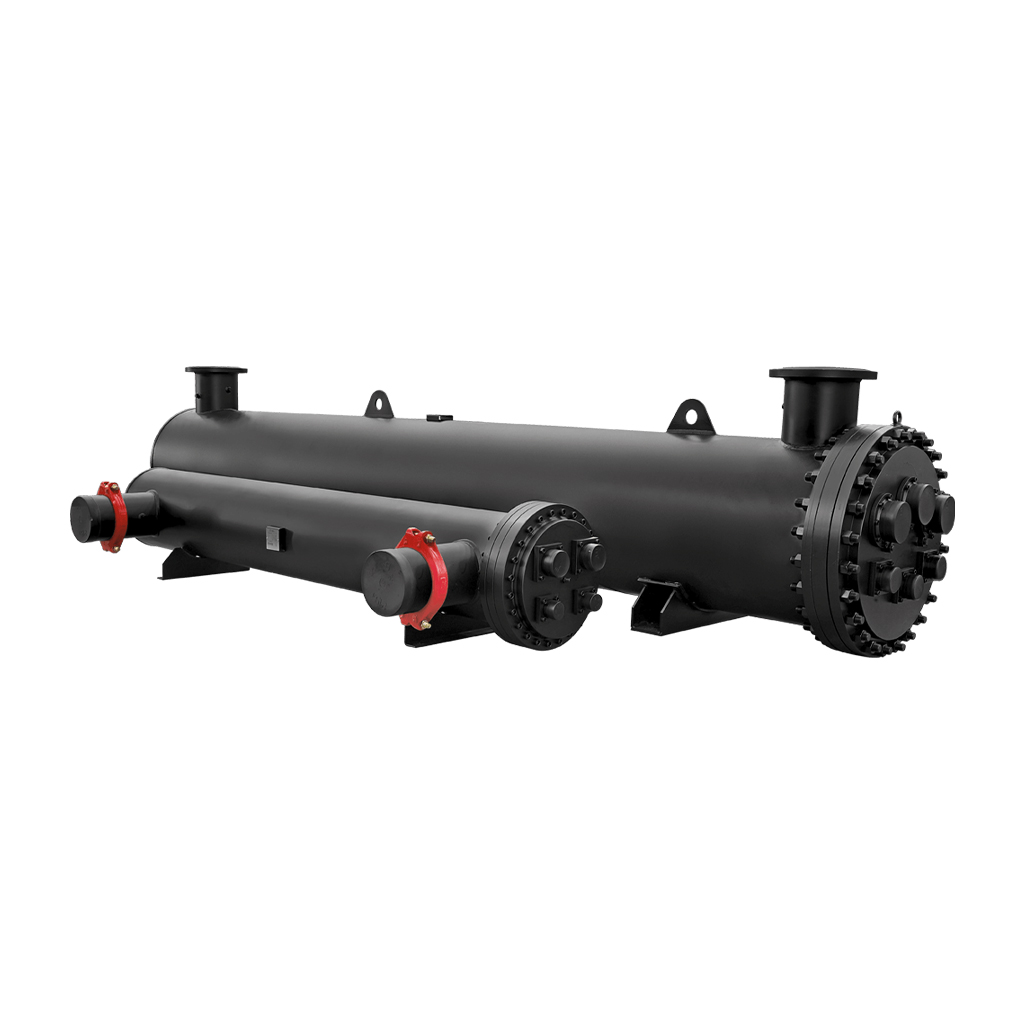

اواپراتور شل اند تیوب ۲۶ تن تبرید
- برند: ماهان تهویه
- کدکالا:
✔️معادل تقریبی 91.4 kW
✔️شماتیک مدار و P&ID صنعتی
✔️انتقال حرارت از آب به دیواره تیوبها
✔️تحمل فشار و امکان طراحی سفارشی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
اواپراتور شل اند تیوب ۲۶ تن تبرید (≈ 91.4 kW)
صفحه فروش مهندسی: جدول دبی بر اساس ΔT + افت فشار 1-Pass/2-Pass + شماتیک مدار و P&ID صنعتی + محاسبهگر آنلاین
✅ ظرفیت این مدل: 26 TR یعنی 312,000 BTU/hr و معادل تقریبی 91.4 kW. این ظرفیت جایی کاربرد دارد که 24TR در مرز کمبود ظرفیت است، اما 30TR بیشازحد بزرگ (Over-size) میشود.
۱) توان برودتی و تبدیل واحدها (برای تصمیم خرید دقیق)
- 1 TR = 12,000 BTU/hr ≈ 3.517 kW
- 26 TR ≈ 91.4 kW
- کارکرد استاندارد چیلر: آب رفت/برگشت 7/12°C (ΔT≈5°C)
۲) توضیح مهندسی: این اواپراتور دقیقاً چه کاری انجام میدهد؟
در اواپراتور شل اند تیوب، یک سمت آب یا آب/گلیکول (سیال ثانویه) جریان دارد و سمت دیگر مبرد تبخیر میشود. انتقال حرارت از آب به دیواره تیوبها و سپس به مبرد انجام میگیرد. نتیجه: آب خروجی سرد میشود و مبرد وارد کمپرسور میگردد.
ظرفیت واقعی سیستم فقط “نامی” نیست؛ به عوامل زیر وابسته است: ΔT آب، دبی آب، دمای تبخیر (Tevap)، سوپرهیت، نوع مبرد، کیفیت آب (فاولینگ). بنابراین صفحه فروش حرفهای باید “اعداد قابل انتخاب” بدهد؛ نه فقط یک جمله عمومی.
۳) جدول انتخاب دبی آب بر اساس ΔT (برای 26TR ≈ 91.4 kW)
برای آب: ρ≈1000 و Cp≈4.186 kJ/kg.K
خروجی جدول: دبی تقریبی آب (m³/h و L/s) برای ظرفیت ثابت 91.4kW
نکته خرید: اگر ΔT را کم انتخاب کنید (مثلاً 3°C)، دبی آب زیاد میشود و پمپ/لوله بزرگتر لازم دارید. اگر ΔT را بزرگتر انتخاب کنید (مثلاً 7°C)، دبی کمتر است اما ممکن است در مصرفکننده نوسان دما بیشتر حس شود.
۴) جدول افت فشار دقیقتر (Design-Oriented) | تیوب 3/4" OD
A) طراحی 1-Pass (افت فشار کمتر / هد پمپ اقتصادیتر)
B) طراحی 2-Pass (راندمان انتقال حرارت بهتر / افت فشار بالاتر)
۵) محاسبهگر آنلاین مخصوص 26TR (برای تصمیم خرید سریع)
فرمول: Flow(m³/h) ≈ Q(kW) / (1.163 × ΔT) ✅ برای 26TR: Q ≈ 91.4kW
۶) شماتیک مدار و P&ID صنعتی (قابل تبدیل به CAD)
A) مدار مبرد (Refrigerant Circuit) – DX / چیلر
[COMP] --> (HOT GAS) --> [COND] --> [LLR] --> [FD] --> [SG] --> [SV] --> [TXV/EEV] --> [EVAP S&T 26TR] --> (SUCTION) --> [ACC] --> [COMP] Legend: [COMP]=Compressor [COND]=Condenser [LLR]=Liquid Line Receiver (optional) [FD]=Filter Drier [SG]=Sight Glass [SV]=Solenoid Valve (liquid line) [TXV/EEV]=Thermostatic Expansion Valve / Electronic Expansion Valve [EVAP S&T]=Shell & Tube Evaporator [ACC]=Suction Accumulator (recommended for DX)
توضیح مهندسی مدار مبرد: گاز داغ خروجی کمپرسور وارد کندانسور میشود و پس از تقطیر، مایع از مسیر فیلتر درایر و سایت گلس عبور میکند. شیر برقی (SV) کنترل قطع/وصل مدار مایع را انجام میدهد. سپس TXV/EEV افت فشار ایجاد کرده و مبرد را وارد اواپراتور میکند. Accumulator برای جلوگیری از برگشت مایع به کمپرسور در شرایط بار کم/استارت و خطاهای سوپرهیت بسیار توصیه میشود.
B) مدار آب سرد (Chilled Water Loop)
[TANK] --> [P-CHW] --> [Y-STR] --> [BV] --> [FS] --> [EVAP S&T 26TR] --> [TT_out] --> to LOAD --> return --> [TT_in] --> [TANK] Optional / Recommended: - [DP] Differential Pressure Switch across EVAP - [ABV] Auto Bypass Valve (minimum flow protection) - [AF] Air Vent + [DR] Drain at high/low points Legend: [TANK]=Buffer Tank [P-CHW]=Chilled Water Pump [Y-STR]=Y-Strainer [BV]=Balancing Valve [FS]=Flow Switch [TT]=Temperature Sensor/Transmitter
