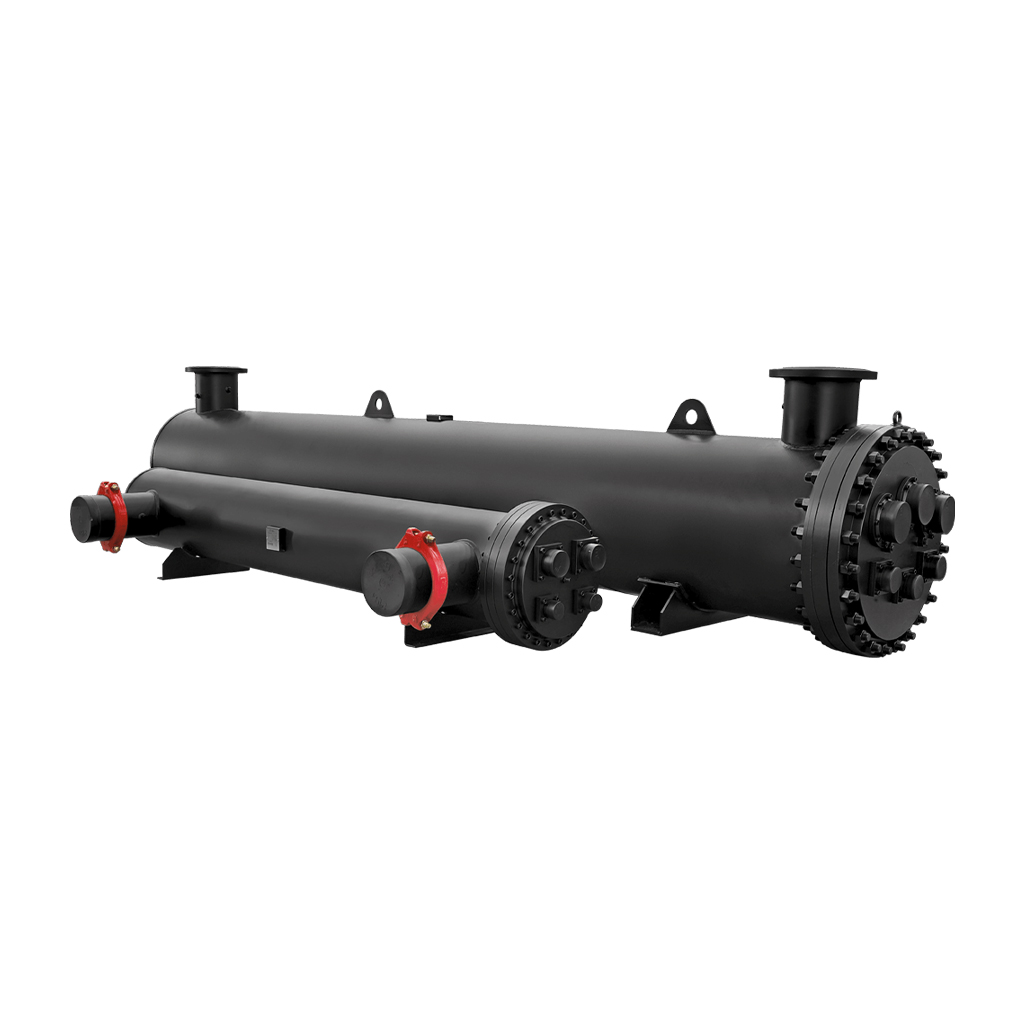

اواپراتور شل اند تیوب ۲۰ تن تبرید

تماس بگیرید
✔️ظرفیت نامی 20TR، معادل حدود 70.34 kW توان سرمایشی
✔️ قابلیت سفارشی‌سازی سایز اتصالات، نوع تیوب
✔️پایداری کنترل با انتخاب صحیح ΔT و دبی
✔️انتخاب صنعتی و مطمئن برای چیلرهای آب‌سرد
✔️ کارکرد مداوم، سرویس‌پذیری و تحمل شرایط صنعتی
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

اواپراتور پوسته و لوله 20 تن, اواپراتور چیلر 70 کیلووات, 20TR evaporator, محاسبه دبی آب در چیلر, Q=1.163*Flow*ΔT, افت فشار آب اواپراتور, 1-pass 2-pass shell tube, کندانسینگ یونیت, مدار مبرد DX, اکیومولاتور ساکشن, سوپرهیت اواپراتور, TXV تنظیم سوپرهیت, شیر برقی خط مایع, سایت گلس, فیلتر درایر, Y-strainer, flow switch, DP switch, balancing valve, buffer tank, تزریق پلاستیک, چیلر صنعتی, سرویس شستشوی تیوب

اواپراتور شل اند تیوب ۲۰ تن تبرید (20TR) — ≈ 70.34 kW

صفحه فروش + راهنمای مهندسی انتخاب | جدول دبی بر اساس ΔT | جدول افت فشار 1-Pass/2-Pass | P&ID گرافیکی صنعتی | محاسبه‌گر آنلاین مخصوص 20 تن

اواپراتور شل اند تیوب 20 تن (Shell & Tube Evaporator) یک انتخاب صنعتی و مطمئن برای چیلرهای آب‌سرد و فرآیندی است؛ مخصوص پروژه‌هایی که کارکرد مداوم، سرویس‌پذیری و تحمل شرایط صنعتی اولویت دارد. ظرفیت نامی این مدل 20TR است که معادل 240,000 BTU/hr و حدود 70.34 kW توان سرمایشی می‌باشد.

✅ تبدیل استاندارد: 20 TR = 70.34 kW (تقریب مهندسی)

این ظرفیت معمولاً برای خطوط تزریق پلاستیک چند دستگاه، سالن‌های صنعتی متوسط تا بزرگ، صنایع غذایی و فرآیندهای پیوسته انتخاب می‌شود؛ جایی که اواپراتورهای کوچک‌تر (10/14TR) در پیک بار کم می‌آورند و اواپراتورهای خیلی بزرگ‌تر هزینه اضافی ایجاد می‌کنند.

چرا این محصول برای فروش و پروژه شما «برد» است؟ (متن فروش‌محور)

  • ✔️ ظرفیت واقعی صنعتی: 20TR (≈70kW) یعنی پوشش بار قابل‌اتکا برای کارگاه‌ها و خطوط تولید.
  • ✔️ سرویس‌پذیری بالا: شست‌وشوی تیوب‌ها و نگهداری دوره‌ای آسان‌تر از بسیاری از مبدل‌های حساس.
  • ✔️ مناسب آب با کیفیت متوسط: نسبت به پلیت‌ها کمتر حساس به رسوب (با رعایت Y-Strainer و کنترل کیفیت آب).
  • ✔️ پایداری کنترل: با انتخاب صحیح ΔT و دبی، دمای خروجی آب پایدار و نوسان کمتر.
  • ✔️ قابلیت سفارشی‌سازی: 1-Pass/2-Pass، سایز اتصالات، نوع تیوب (Cu/CuNi) و طراحی مطابق مبرد/کمپرسور.

۱) توان برودتی و تبدیل واحد (Engineer Quick)

1TR برابر 12,000 BTU/hr و تقریباً 3.517 kW است. بنابراین:
20TR ≈ 20 × 3.517 = 70.34 kW
این عدد مبنای محاسبه دبی آب و انتخاب پمپ/لوله و همچنین بررسی افت فشار اواپراتور است.

۲) توضیح مهندسی عملکرد (DX / Flooded)

در اواپراتور Shell & Tube انتقال حرارت از آب (یا آب/گلیکول) به مبرد انجام می‌شود و مبرد در سمت تبخیر تغییر فاز می‌دهد. بسته به طراحی، اواپراتور می‌تواند DX (انبساط مستقیم با TXV/EEV) یا Flooded باشد. در DX، کنترل سوپرهیت اهمیت حیاتی دارد و معمولاً وجود Accumulator برای جلوگیری از برگشت مایع به کمپرسور توصیه می‌شود. در Flooded، تمرکز بیشتر روی سطح مایع و توزیع مبرد و کنترل‌های سطح/ایمنی است.

۳) جدول انتخاب دبی آب بر اساس ΔT (مخصوص 20TR / 70.34kW)

فرمول سریع مهندسی برای آب: Q(kW) = 1.163 × Flow(m³/h) × ΔT(°C)
برای Q ≈ 70.34kW، دبی آب با ΔT های مختلف طبق جدول زیر است.
ΔT آب (°C) دبی تقریبی (m³/h) دبی تقریبی (L/s) مثال رایج دمایی
3 ≈ 20.1 ≈ 5.58 10 → 7°C (فرآیندی خاص)
4 ≈ 15.1 ≈ 4.19 11 → 7°C
5 ≈ 12.1 ≈ 3.36 12 → 7°C (استاندارد چیلر)
6 ≈ 10.1 ≈ 2.81 13 → 7°C
7 ≈ 8.6 ≈ 2.39 14 → 7°C
10 ≈ 6.0 ≈ 1.67 17 → 7°C (فرآیند/مصرف‌کننده خاص)

نکته انتخاب: ΔT کوچک‌تر یعنی دبی بالاتر، سایز پمپ و لوله بزرگ‌تر و معمولاً افت فشار بیشتر. ΔT=5°C رایج‌ترین گزینه برای چیلرهای استاندارد (12/7°C) است چون بین پایداری دما و هزینه پمپاژ تعادل خوبی دارد.

۴) جدول افت فشار آب (دقیق‌تر) — طراحی 1-Pass و 2-Pass

✅ توضیح مهندسی: افت فشار به تعداد/قطر تیوب‌ها، طول مؤثر، تعداد پاس، زبری، بفل‌ها و ویسکوزیته (گلیکول) وابسته است. جدول زیر یک مبنای انتخاب صنعتی برای ظرفیت 20TR ارائه می‌دهد تا در طراحی پمپ و کنترل حداقل دبی، دید واقعی داشته باشید.
⚠️ اگر آب/گلیکول دارید، افت فشار معمولاً بالاتر می‌شود (گاهی 10٪ تا 35٪ بسته به درصد گلیکول).
دبی (m³/h) ΔP تقریبی 1-Pass (bar) ΔP تقریبی 2-Pass (bar) توضیح اجرایی
8 0.15 – 0.25 0.28 – 0.45 مناسب ΔT بزرگ‌تر (7°C به بالا)
10 0.22 – 0.35 0.40 – 0.62 تعادل خوب برای مصرف‌کننده‌های متوسط
12 (رایج 20TR @ ΔT=5) 0.32 – 0.55 0.58 – 0.95 استاندارد چیلر 12→7°C
14 0.45 – 0.75 0.80 – 1.25 اگر ΔT کوچک‌تر بگیرید، پمپ قوی‌تر لازم است
16 0.62 – 0.98 1.05 – 1.60 مناسب شرایط خاص؛ حتماً DP و حداقل فلو را چک کنید

نتیجه طراحی: اگر محدودیت پمپ و مصرف برق پمپ مهم است، معمولاً 1-Pass افت فشار کمتری می‌دهد. اگر هدف شما بالا بردن سرعت داخل تیوب و افزایش ضریب انتقال حرارت باشد، 2-Pass می‌تواند مفید باشد (اما هزینه پمپاژ بالاتر می‌رود).

۵) مقایسه انتخاب 10 تن، 15 تن و 20 تن (برای تصمیم خرید)

پارامتر 10TR 15TR 20TR
توان سرمایش (kW) ≈ 35.17 ≈ 52.76 ≈ 70.34
دبی در ΔT=5°C (m³/h) ≈ 6.1 ≈ 9.1 ≈ 12.1
اثر روی پمپ/لوله کم متوسط متوسط تا بالا
کاربری پیشنهادی پروژه کوچک پروژه متوسط صنعتی/سالن بزرگ/چند مصرف‌کننده

۶) P&ID گرافیکی صنعتی (شماتیک قابل ارائه به نقشه‌کش/CAD)

Industrial P&ID (Concept) — Shell & Tube Evaporator 20TR A) Refrigerant Circuit (DX/Chiller) COMP Compressor COND Condenser LLR Receiver (opt) FD Filter Drier SG Sight Glass SV + TXV/EEV Solenoid + Expansion EVAP S&T (20TR) Shell & Tube Evaporator ACC Suction Accumulator B) Chilled Water Loop TANK Buffer Tank (rec) P-CHW Pump Y-STR Strainer BV + FS Balancing + Flow SW EVAP S&T (WATER) Water Side LOAD Process / AHU / etc Notes: Add DP Switch across EVAP, Air Vent at high point, Drain at low point, and Auto Bypass Valve for minimum flow protection.
✅ برای نقشه نهایی CAD: کافی است همین شماتیک را به نقشه‌کش بدهید تا با تگ‌گذاری استاندارد (P/T/TT/PT/FS/DP) و سایزینگ پایپینگ روی پلان پروژه تبدیل شود.

۷) محاسبه‌گر آنلاین مخصوص 20 تن (Flow / ΔT + برآورد افت فشار)

دبی تقریبی (m³/h)
—
دبی تقریبی (L/s)
—
برآورد افت فشار اواپراتور (bar)
—
یادآوری: این برآورد افت فشار بر اساس جدول صنعتی همین صفحه است و برای پیش‌طراحی عالی است؛ برای دیتاشیت نهایی، باید تعداد/قطر تیوب‌ها و طراحی دقیق پاس‌ها مشخص باشد.

۸) چک‌لیست انتخاب و اجرای درست (کاهش ریسک خرابی)

  1. ΔT هدف را مشخص کنید (معمولاً 5°C برای 12/7).
  2. دبی را محاسبه و سپس افت فشار را با توان پمپ و مسیر لوله‌کشی چک کنید.
  3. حتماً Y-Strainer قبل از اواپراتور بگذارید (رسوب/براده = افت راندمان و گرفتگی).
  4. وجود Flow Switch برای حفاظت ضدیخ و جلوگیری از کارکرد بدون جریان ضروری است.
  5. در DX، کنترل سوپرهیت و (ترجیحاً) Accumulator برای محافظت کمپرسور مهم است.
  6. اگر گلیکول دارید، هم ظرفیت و هم افت فشار را با ضریب اصلاح بررسی کنید.
برای انتخاب دقیق اواپراتور شل اند تیوب 20 تن بر اساس نوع مبرد، دمای آب، ΔT، افت فشار مجاز و نوع کمپرسور استعلام مهندسی بگیرید.

سوالات متداول (FAQ)

✔️ اواپراتور 20 تن دقیقاً چند کیلووات است؟
20TR معادل ≈70.34kW (تقریب استاندارد) و 240,000 BTU/hr است.
✔️ برای ΔT=5°C دبی آب چقدر لازم است؟
برای 70.34kW و ΔT=5°C دبی حدود 12.1 m³/h (≈3.36 L/s) است.
✔️ فرق 1-Pass و 2-Pass چیست؟
2-Pass معمولاً سرعت داخل تیوب را بالا می‌برد و انتقال حرارت را تقویت می‌کند، اما افت فشار را هم افزایش می‌دهد. 1-Pass افت فشار کمتر دارد و برای محدودیت پمپ مناسب‌تر است.
✔️ آیا برای آب/گلیکول هم مناسب است؟
بله؛ اما با افزایش درصد گلیکول، افت فشار و نیاز پمپ بیشتر می‌شود و ظرفیت نیز نیازمند ضریب اصلاح است. قبل از خرید درصد گلیکول و دمای کاری را اعلام کنید.
✔️ حداقل تجهیزات حفاظتی مدار آب چیست؟
حداقل Y-Strainer و Flow Switch. پیشنهاد حرفه‌ای: DP Switch و Buffer Tank/Bypass برای تضمین حداقل جریان.
✔️ در DX چرا Accumulator توصیه می‌شود؟
چون برگشت مایع به کمپرسور می‌تواند آسیب جدی ایجاد کند. Accumulator به‌عنوان محافظ ساکشن، ریسک ضربه مایع را کاهش می‌دهد.
✔️ شل اند تیوب بهتر است یا پلیت؟
پلیت راندمان بالاتری دارد اما به کیفیت آب حساس‌تر است. شل اند تیوب برای صنعت، سرویس‌پذیری و تحمل شرایط سخت معمولاً گزینه مطمئن‌تری است.
✔️ چه اطلاعاتی برای استعلام دقیق لازم است؟
نوع مبرد، دمای آب رفت/برگشت، ΔT، دبی، افت فشار مجاز، درصد گلیکول (اگر هست)، نوع کمپرسور و شرایط نصب (محیط/پیوستگی بار).
