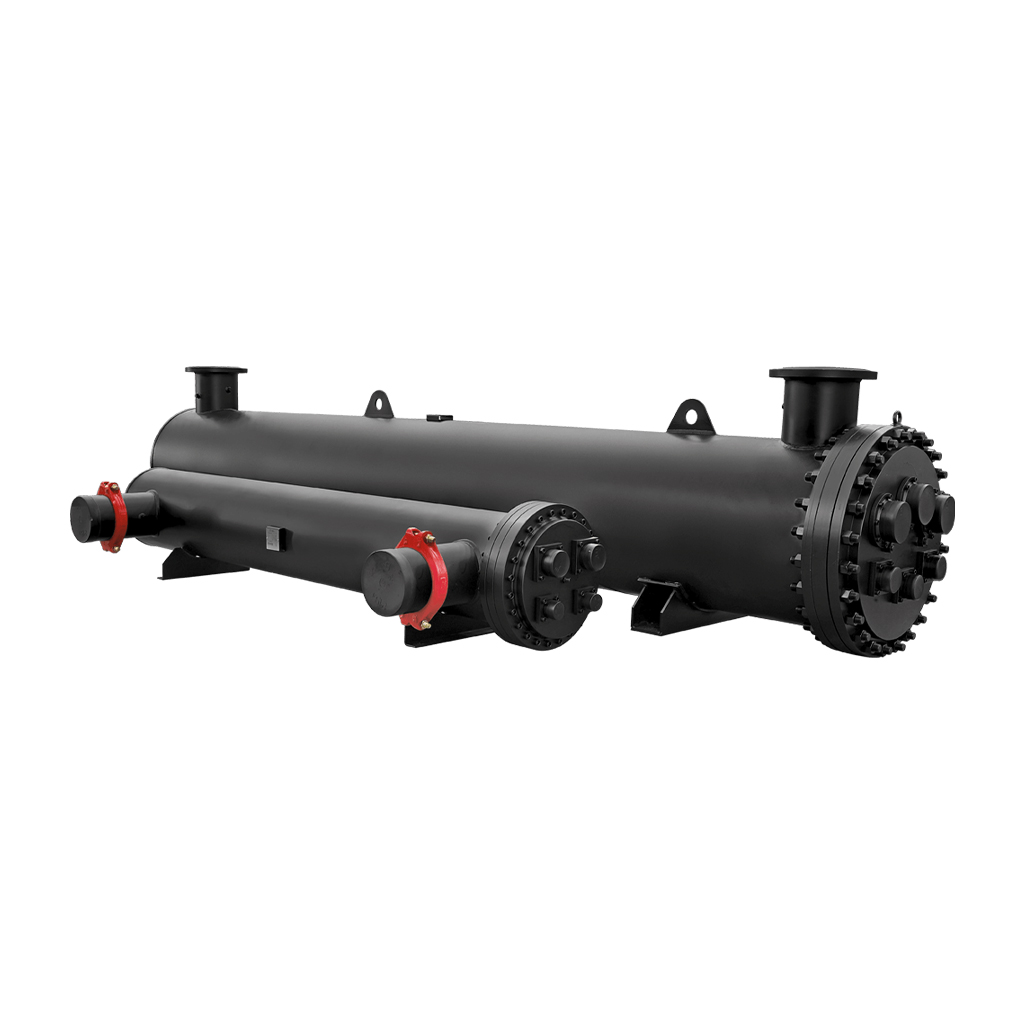

اواپراتور شل اند تیوب ۱۴ تن تبرید
- برند: ماهان تهویه
- کدکالا:
✔️ظرفیت معادل 14 تن تبرید یا حدود 49.24 kW
✔️مناسب برای پروژههای متوسط
✔️امکان انتخاب DX یا Flooded
✔️ بادوام، سرویسپذیر و قابل اطمینان
✔️قابل اجرا با TXV یا EEV و کنترلرهای تبرید/چیلر
✔️مناسب برای پروژههای متوسط
✔️امکان انتخاب DX یا Flooded
✔️ بادوام، سرویسپذیر و قابل اطمینان
✔️قابل اجرا با TXV یا EEV و کنترلرهای تبرید/چیلر
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
اواپراتور شل اند تیوب ۱۴ تن تبرید (≈ 49.2 kW)
مناسب چیلر صنعتی / فرآیند | جدول انتخاب بر اساس ΔT | جدول افت فشار | مقایسه 10/14/20 تن | شماتیک P&ID
اواپراتور شل اند تیوب 14TR یک مبدل حرارتی صنعتی برای تولید آب سرد در چیلرها و سیستمهای فرآیندی است. این ظرفیت معادل 14 تن تبرید یا حدود 49.24 kW بوده و برای پروژههای متوسط (خط تولید، تزریق پلاستیک، تهویه صنعتی، چند مصرفکننده همزمان) گزینهای بادوام، سرویسپذیر و قابل اطمینان محسوب میشود.
✅ تبدیل ظرفیت: 14 TR = 168,000 BTU/hr ≈ 49.24 kW
⚠️ نکته فروش/انتخاب: اگر بار واقعی شما بین 45 تا 50 kW است، 14TR انتخاب دقیق و اقتصادی است. اگر احتمال توسعه دارید، سراغ 15 یا 20TR بروید.
✅ تبدیل ظرفیت: 14 TR = 168,000 BTU/hr ≈ 49.24 kW
⚠️ نکته فروش/انتخاب: اگر بار واقعی شما بین 45 تا 50 kW است، 14TR انتخاب دقیق و اقتصادی است. اگر احتمال توسعه دارید، سراغ 15 یا 20TR بروید.
۷ مزیت کلیدی برای خرید و استفاده صنعتی
- ✔️ دوام صنعتی: طراحی پوستهولوله برای کارکرد مداوم و شرایط سخت (گردوغبار/کارخانه) مناسب است.
- ✔️ سرویسپذیری: قابلیت بازکردن هد و شستوشوی تیوبها (در مدلهای قابل سرویس) ریسک افت راندمان را کم میکند.
- ✔️ افت فشار منطقی: نسبت به بسیاری از پلیتها، افت فشار آب قابل کنترلتر است.
- ✔️ مناسب کیفیت آب متوسط: در آبهای با سختی بالاتر، شل اند تیوب معمولاً گزینه مطمئنتری است (با Y-Strainer).
- ✔️ انعطاف در طراحی: امکان انتخاب DX یا Flooded (طبق پروژه و مبرد/کمپرسور).
- ✔️ سازگاری با کنترلرها: قابل اجرا با TXV یا EEV و کنترلرهای تبرید/چیلر.
- ✔️ فروش/نصب راحت: در بازار ایران رایج، قابل تامین و قابل راهاندازی با تیمهای نصب.
توضیح مهندسی: شل اند تیوب 14 تن دقیقاً چگونه کار میکند؟
در اواپراتور شل اند تیوب، یک سمت مبدل آب/گلیکول و سمت دیگر مبرد قرار دارد. آب با عبور از پوسته یا تیوبها، گرمای خود را به مبرد منتقل میکند و مبرد در اثر این انتقال حرارت تبخیر میشود. نتیجه این فرآیند، تولید آب سرد در خروجی است. ظرفیت مؤثر سیستم به سه پارامتر کلیدی وابسته است: ΔT آب، دبی آب (Flow) و دمای تبخیر/سوپرهیت در سمت مبرد.
برای انتخاب دقیق (نوع مبرد، دمای آب، ΔT، افت فشار مجاز، سایز اتصالات و تعداد پاسها) استعلام مهندسی بگیرید.
جدول انتخاب دبی آب بر اساس ΔT (برای 14 تن / ≈49.24 kW)
فرمول مهندسی: Q = ρ × Cp × Flow × ΔT (برای آب: ρ≈1000 و Cp≈4.186)
جدول زیر دبی تقریبی لازم را برای ظرفیت ثابت 49.24 kW نشان میدهد.
جدول زیر دبی تقریبی لازم را برای ظرفیت ثابت 49.24 kW نشان میدهد.
نکته مهندسی: هرچه ΔT کمتر باشد، برای همان ظرفیت، دبی آب بیشتر و معمولاً پمپ قویتر لازم است؛ اما کنترل دمای خروجی نرمتر میشود. در مقابل، ΔT بزرگتر دبی را کم میکند ولی ممکن است نوسان دمای مصرفکننده بیشتر شود.
جدول افت فشار آب اواپراتور (ΔP) — راهنمای مهندسی (Approx.)
⚠️ توجه مهم: افت فشار واقعی به سایز نازلها، تعداد پاس، قطر پوسته، تعداد تیوبها، سرعت آب و طراحی داخلی بستگی دارد. جدول زیر برای برآورد اولیه و سایزینگ پمپ ارائه شده و در زمان خرید باید با دیتا شیت سازنده نهایی شود.
✅ برای فروش حرفهای: هنگام استعلام، این موارد را بپرسید: اتصال ورودی/خروجی (DN)، تعداد پاس، افت فشار در دبی نامی، جنس تیوب، فشار تست.
مقایسه مهندسی و انتخاب سریع: 10 تن vs 14 تن vs 20 تن
محاسبه آنلاین ظرفیت چیلر و دبی آب (ویژه انتخاب اواپراتور)
برای اینکه دقیقتر انتخاب کنید (بر اساس دمای ورودی/خروجی آب و بار واقعی)، از ابزار زیر استفاده کنید:
شماتیک صنعتی P&ID (مدار مبرد + مدار آب سرد) — آماده پیادهسازی
A) مدار مبرد (Refrigerant Circuit) — DX (پیشنهادی برای پروژههای رایج)
(HP/LP) (Service Ports)
| |
[COMP] ---> HOT GAS ---> [COND] ---> [LLR] ---> [FD] ---> [SG] ---> [SV] ---> [TXV/EEV] ---> [EVAP S&T] ---> SUCTION ---> [ACC] ---> [COMP]
| | | |
(Fan) (Moisture) (Charge) (Floodback protection)
Legend:
[COMP]=Compressor
[COND]=Condenser
[LLR]=Liquid Line Receiver (optional)
[FD]=Filter Drier
[SG]=Sight Glass
[SV]=Solenoid Valve (liquid line)
[TXV/EEV]=Thermostatic Expansion Valve / Electronic Expansion Valve
[EVAP S&T]=Shell & Tube Evaporator
[ACC]=Suction Accumulator (recommended for DX)
✅ نکته اجرایی مهم: در سیستم DX برای جلوگیری از برگشت مایع به کمپرسور، وجود Accumulator و تنظیم صحیح سوپرهیت ضروری است. برای کنترل پایدار، سنسور دمای ساکشن و (در صورت EEV) سنسور فشار اواپراتور توصیه میشود.
B) مدار آب سرد (Chilled Water Loop) — حداقل تجهیزات حفاظتی
[TANK] --> [P-CHW] --> [Y-STR] --> [BV] --> [FS] --> [EVAP S&T] --> [PT] --> [TT] --> to LOAD --> return --> [TANK] Optional (Recommended): - [DP] Differential Pressure Switch across EVAP - [ABV] Auto Bypass Valve for minimum flow - Air Vent + Drain at high/low points Legend: [TANK]=Buffer Tank [P-CHW]=Chilled Water Pump [Y-STR]=Y-Strainer [BV]=Balancing Valve [FS]=Flow Switch [PT]=Pressure Gauge/Transmitter [TT]=Temperature Sensor
✅ حداقل حفاظت آب: Y-Strainer + Flow Switch (و ترجیحاً DP Switch) برای جلوگیری از یخزدگی اواپراتور و آسیب جدی.
جدول مشخصات فنی (Engineering Specs) — مناسب صفحه فروش
بهدلیل نوسان بازار، لطفاً قبل از خرید استعلام قیمت روز بگیرید.
سوالات متداول (FAQ)
✔️ اواپراتور شل اند تیوب 14 تن دقیقاً چند کیلووات است؟
✔️ برای ΔT=5°C دبی آب چقدر باید باشد؟
✔️ شل اند تیوب بهتر است یا پلیت؟
✔️ افت فشار آب چقدر است؟
✔️ حداقل تجهیزات حفاظتی مدار آب چیست؟
✔️ این اواپراتور برای DX مناسب است یا Flooded؟
✔️ آیا با گلیکول هم کار میکند؟
✔️ اتصال ورودی/خروجی و تعداد پاسها مهم است؟
✔️ چه زمانی به جای 14 تن، 20 تن انتخاب کنیم؟
✔️ برای خرید چه اطلاعاتی لازم است اعلام کنم؟
