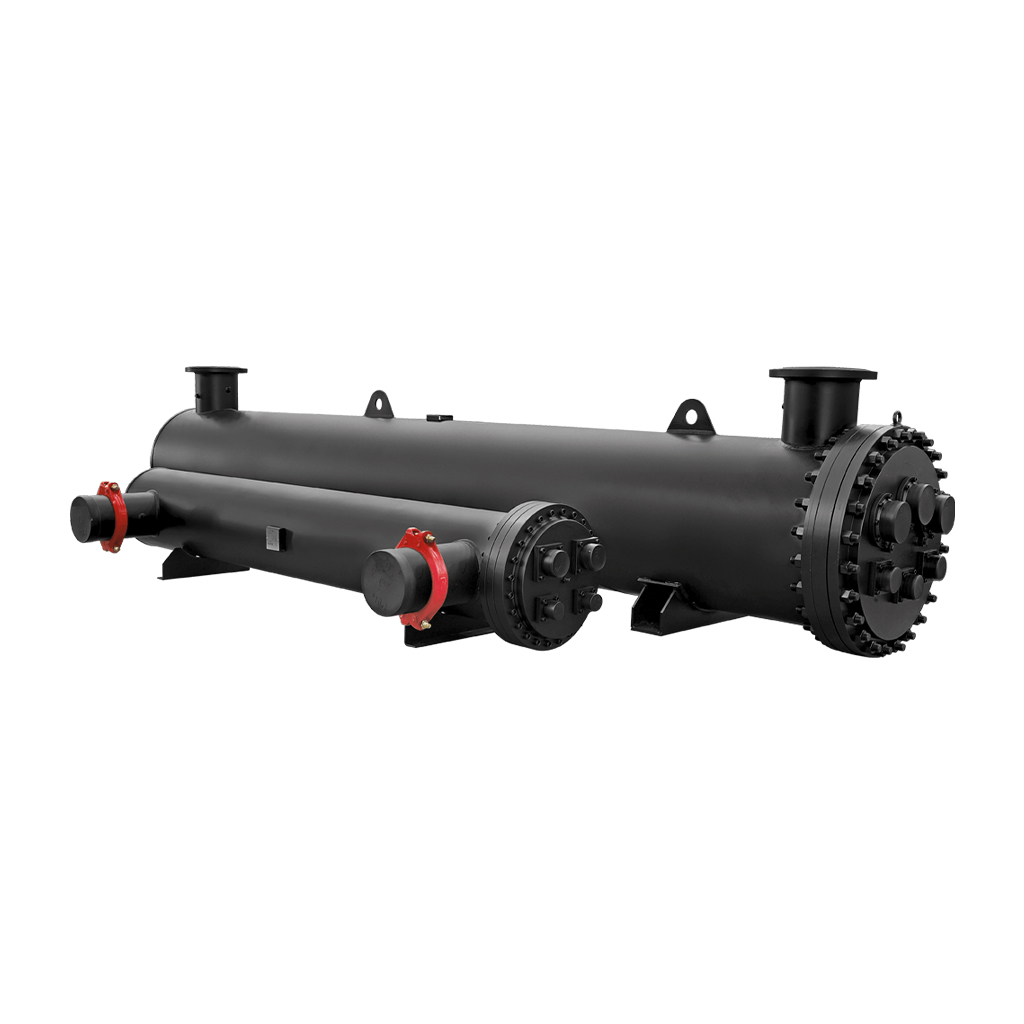

اواپراتور شل اند تیوب ۱۰ تن تبرید
- برند: ماهان تهویه
- کدکالا:
✔️بار واقعی نزدیک 10TR
✔️پایداری، سرویسپذیری
✔️تبخیر مبرد در سمت مبرد
✔️هدایت از دیواره لوله و جوشش
✔️ گزینهای مطمئن برای کارکرد مداوم
✔️انتقال حرارت ترکیبی از جریان اجباری آب
✔️پایداری، سرویسپذیری
✔️تبخیر مبرد در سمت مبرد
✔️هدایت از دیواره لوله و جوشش
✔️ گزینهای مطمئن برای کارکرد مداوم
✔️انتقال حرارت ترکیبی از جریان اجباری آب
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
اواپراتور شل اند تیوب ۱۰ تن تبرید (≈ 35 kW)
راهنمای مهندسی انتخاب + جدول دبی بر اساس ΔT + مقایسه 10/15/20 TR + شماتیک P&ID
اواپراتور شل اند تیوب (Shell & Tube Evaporator) یکی از رایجترین مبدلهای حرارتی در چیلرهای صنعتی و سامانههای آبسرد است. در ظرفیت ۱۰ تن تبرید (حدود 35.17 kW) این اواپراتور معمولاً برای تولید آب سرد ۷ تا ۱۲°C (یا آب/گلیکول) استفاده میشود. ساختار پوستهولوله بهدلیل دوام صنعتی، سرویسپذیری، تحمل دبیهای بالا و امکان تعمیر گزینهای قابل اتکا برای کارکرد مداوم است.
✅ توان برودتی استاندارد: 10 TR = 120,000 BTU/hr ≈ 35.17 kW
✅ توان برودتی استاندارد: 10 TR = 120,000 BTU/hr ≈ 35.17 kW
۱) توان برودتی (Cooling Capacity) و تبدیل واحد
- 1 TR = 12,000 BTU/hr ≈ 3.517 kW
- 10 TR ≈ 35.17 kW (ظرفیت سرمایش)
- 15 TR ≈ 52.76 kW
- 20 TR ≈ 70.34 kW
۲) توضیح مهندسی عملکرد شل اند تیوب
در اواپراتور شل اند تیوب، گرمای سیال ثانویه (آب/گلیکول) به مبرد منتقل میشود و مبرد در سمت تبخیر تغییر فاز میدهد. آب با عبور از پوسته (Shell) یا لولهها (Tube Side، بسته به طراحی) گرما را از دست میدهد و سرد میشود. انتقال حرارت ترکیبی از جابجایی اجباری آب، هدایت از دیواره لوله و جوشش/تبخیر مبرد است.
از نظر کنترل، «ظرفیت واقعی» به سه محور اصلی وابسته است: ΔT آب، دبی آب (Flow) و شرایط تبخیر مبرد (دمای تبخیر و سوپرهیت در DX).
۳) جدول انتخاب دبی آب بر اساس ΔT (برای ۱۰ تن / 35.17 kW)
فرمول مهندسی: Q = ρ × Cp × Flow × ΔT
برای آب: ρ≈1000 kg/m³ و Cp≈4.186 kJ/kg.K. جدول زیر دبی تقریبی لازم را برای ظرفیت ثابت 35.17 kW نشان میدهد.
برای آب: ρ≈1000 kg/m³ و Cp≈4.186 kJ/kg.K. جدول زیر دبی تقریبی لازم را برای ظرفیت ثابت 35.17 kW نشان میدهد.
نکته مهندسی: ΔT کوچکتر یعنی برای همان ظرفیت دبی بالاتر (پمپ بزرگتر، لولهکشی بزرگتر و هزینه بالاتر) ولی کنترل دمای خروجی نرمتر و یکنواختتر. ΔT بزرگتر دبی را کم میکند اما ممکن است در مصرفکنندهها نوسان دما بیشتر شود.
۴) مقایسه مهندسی اواپراتور ۱۰ تن با ۱۵ و ۲۰ تن
✅ قاعده انتخاب سریع: اگر بار واقعی شما نزدیک 10TR است ولی احتمال توسعه دارید، معمولاً انتخاب 15TR با کنترل ظرفیت (Capacity Control) ریسک کمبود ظرفیت را کم میکند. اما اگر بار ثابت و کنترل دقیق دما برایتان مهم است، 10TR اقتصادیتر و دقیقتر است.
۵) طراحی شماتیک مدار با P&ID (قابل پیادهسازی)
راهنما: شماتیک زیر هم برای «مدار مبرد» و هم برای «حلقه آب سرد» ارائه شده تا نقشهکش صنعتی بتواند آن را به P&ID استاندارد CAD تبدیل کند.
A) مدار مبرد (Refrigerant Circuit) – DX/چیلر
[COMP] --> (HOT GAS) --> [COND] --> [LLR] --> [FD] --> [SG] --> [SV] --> [TXV] --> [EVAP S&T] --> (SUCTION) --> [ACC] --> [COMP] Legend: [COMP]=Compressor [COND]=Condenser [LLR]=Liquid Line Receiver (optional) [FD]=Filter Drier [SG]=Sight Glass [SV]=Solenoid Valve (liquid line) [TXV]=Thermostatic Expansion Valve / EEV [EVAP S&T]=Shell & Tube Evaporator [ACC]=Suction Accumulator (recommended for DX)
✅ توضیح مسیر: [COMP] گاز داغ را فشرده میکند → وارد [COND] شده و گرما را دفع میکند و مایع میشود → (در صورت وجود) در [LLR] ذخیره/پایداری خط مایع ایجاد میشود → سپس [FD] رطوبت و ذرات را میگیرد → [SG] وضعیت مایع/حباب را نشان میدهد → [SV] شیر برقی خط مایع برای کنترل روشن/خاموش و Pump-down → [TXV] یا EEV افت فشار و تنظیم دبی مبرد را انجام میدهد → مبرد در [EVAP S&T] تبخیر شده و گرمای آب را جذب میکند → در طراحی DX، برای جلوگیری از برگشت مایع، [ACC] توصیه میشود → برگشت به [COMP].
B) حلقه آب سرد (Chilled Water Loop) – پیشنهاد استاندارد چیلر
[TANK] --> [P-CHW] --> [Y-STR] --> [BV] --> [FS] --> [EVAP S&T] --> [PT] --> [TT] --> TO LOAD --> RETURN --> [TANK] Optional: - [DP] Differential Pressure Switch across EVAP - [ABV] Auto Bypass Valve (minimum flow protection) - [AF] Air Vent + [DR] Drain at high/low points Legend: [TANK]=Buffer Tank (recommended) [P-CHW]=Chilled Water Pump [Y-STR]=Y-Strainer [BV]=Balancing Valve [FS]=Flow Switch [PT]=Pressure Gauge/Transmitter [TT]=Temperature Sensor
✅ الزامات محافظتی حلقه آب: حداقل Y-Strainer + Flow Switch. پیشنهاد حرفهای: DP Switch برای تشخیص گرفتگی/افت جریان و Buffer Tank یا Bypass برای تضمین حداقل دبی و جلوگیری از یخزدگی اواپراتور.
۶) چکلیست انتخاب و نکات اجرایی (مهندسی و پروژهای)
- ΔT هدف را مشخص کنید (استاندارد چیلر: 12/7°C یعنی ΔT=5°C).
- دبی آب را از جدول استخراج کنید و سپس با افت فشار واقعی اواپراتور و مسیر، سایز پمپ را تعیین کنید.
- حداقل جریان را تضمین کنید (Flow Switch + Bypass/Buffer Tank).
- کیفیت آب را مدیریت کنید (سختی/رسوب → افت راندمان و افزایش افت فشار).
- کنترل سوپرهیت در DX حیاتی است؛ سوپرهیت نامناسب یعنی ناپایداری ظرفیت و ریسک کمپرسور.
برای انتخاب دقیق اواپراتور شل اند تیوب (10/15/20 تن) بر اساس نوع مبرد، دمای آب، ΔT و افت فشار مجاز، استعلام مهندسی بگیرید.
سوالات متداول
✔️ توان برودتی اواپراتور 10 تن دقیقاً چند کیلووات است؟
✔️ برای ΔT=5°C دبی آب چقدر باید باشد؟
✔️ شل اند تیوب برای چه کاربردی بهتر از پلیت است؟
✔️ چه حفاظتهایی روی مدار آب لازم است؟
✔️ آیا انتخاب 15 تن به جای 10 تن منطقی است؟
