اواپراتور شل اند تیوب ۶ تن
- برند: برند متفرقه
- کدکالا:
✔️نوع محصول : اواپراتور شل اند تیوب
✔️متریال لوله‌ها : مس یا استیل ضدزنگ (بسته به سفارش)
✔️ظرفیت : ۶ تن
✔️نوع مبرد قابل استفاده : R22، R134a، R407C، R410A و...
✔️فشار کاری : تا 25 بار
✔️متریال لوله‌ها : مس یا استیل ضدزنگ (بسته به سفارش)
✔️ظرفیت : ۶ تن
✔️نوع مبرد قابل استفاده : R22، R134a، R407C، R410A و...
✔️فشار کاری : تا 25 بار
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت

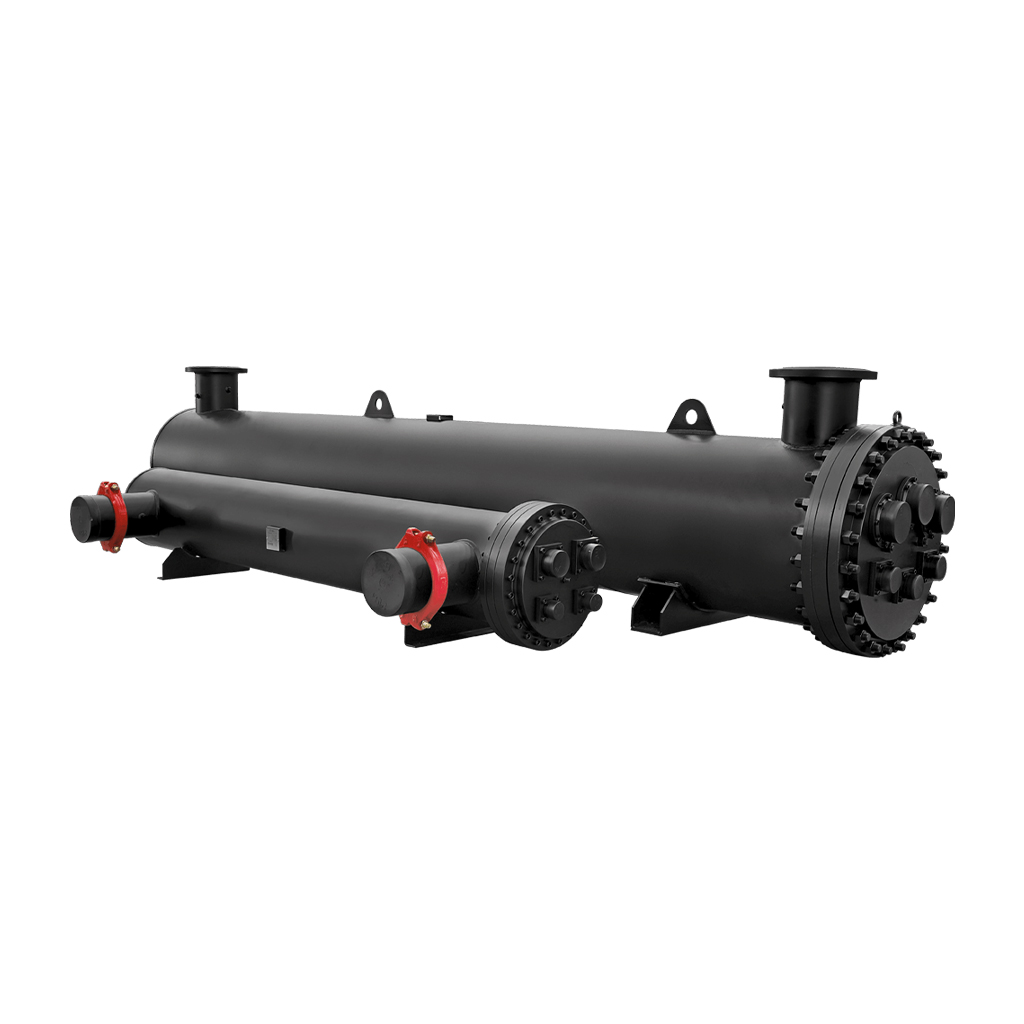

اواپراتور شل اند تیوب ۶ تن (Shell & Tube 6TR)
طراحی مهندسی برای چیلر و سردخانه سبک | افت فشار کم، انتقال حرارت پایدار و سوپرهیت مطمئن
این اواپراتور پوسته و لوله ۶ تن با هندسه بهینه تیوبها و بافلینگ علمی، توزیع یکنواخت مبرد در سمت تیوب و الگوی جریان Cross-Flow در سمت آب را ایجاد می‌کند. نتیجه: ضریب کلی انتقال حرارت (U) بالا، شکل‌گیری پایدار سوپرهیت در خروجی و حذف خطر Liquid Slugging در کمپرسور. سازگار با R134a، R22 و R407C. توصیه میشود همراه با فیلتر درایر مناسب، شیر انبساط و سوزن شیر انبساط، لرزه‌گیر، گلوب ولو و کنترلر سیستمهای برودتی استفاده گردد. در صورت نیاز به جداکننده روغن، محل نصب و سقوط فشار آن با توجه به هد کمپرسور بررسی شود.
۵ مزیت کلیدی
- راندمان پایدار: حفظ ظرفیت اسمی 6TR در بارهای جزئی تا 85٪.
- افت فشار کم آب: کاهش توان پمپ تا ۱۵٪ نسبت به طراحی‌های رایج.
- سوپرهیت مطمئن: کاهش ریسک برگشت مایع و افزایش عمر کمپرسور تا ۲۰٪.
- سازگاری مبرد: کارکرد ایمن با R134a / R22 / R407C.
- نگهداشت آسان: دسترسی سرویس برای شستوشو و بازرسی دورهای.
۱۰ ویژگی فنی
- 1) ظرفیت اسمی: ۶ TR ≈ 21.1 kW.
- 2) دبی آب پیشنهادی: ~3.6 m³/h با ΔT ≈ 5°C.
- 3) جنس: پوسته فولاد کربنی با پوشش ضدخوردگی؛ تیوبهای مسی High Conductivity.
- 4) فشار طراحی مبرد: 25–30 bar (قابل سفارشی‌سازی).
- 5) فشار طراحی آب: 10–16 bar.
- 6) محدوده دمایی: آب +5 تا +25°C | تبخیر –10 تا +10°C.
- 7) کانفیگ پاس: 2 Pass (امکان 4 Pass بر اساس هد پمپ).
- 8) اتصالات مبرد: ODF سازگار با سوزن شیر انبساط.
- 9) عایق پیشنهادی: الاستومری ضخامت 19–25 mm.
- 10) تست‌ها: هیدرواستاتیک/پنوماتیک + بازرسی نشتی 100٪.
جدول مشخصات فنی
جدول مقایسه‌ای اواپراتورهای شل‌اند‌تیوب (فقط Shell & Tube)
لینک‌های مرتبط: چیلر • اواپراتور • فیلتر درایر • پوسته فیلتر • ترموستات مکانیکی • ترموستات دیجیتال • سوئیچ فشار • شیر انبساط
سوالات متداول
1) این اواپراتور چه کاری انجام می‌دهد؟
2) چرا شل‌اند‌تیوب برای ۶ تن مناسب است؟
3) پمپ مناسب چه دبی‌ای دارد؟
4) چه شیر انبساطی پیشنهاد میشود؟
5) نیاز به جداکننده روغن دارم؟
6) لرزش چه اثری دارد؟
7) چه کنترل‌هایی لازم است؟
8) نکات نصب هیدرولیکی چیست؟
9) برنامه سرویس دورهای؟
10) آیا برای چیلر ساختمانی مناسب است؟
