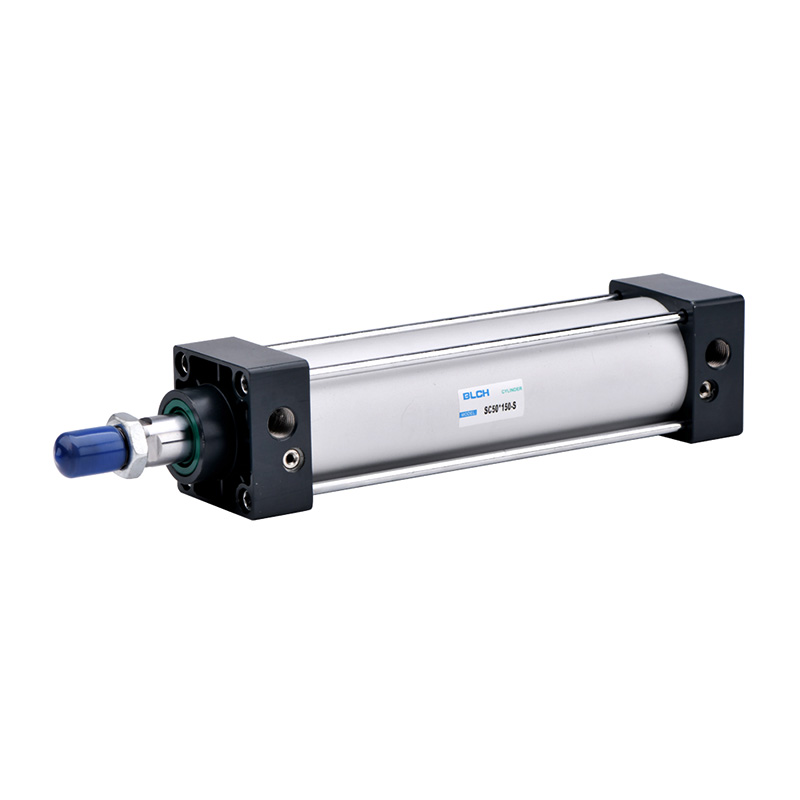

سیلندر پنوماتیک BLCH - سری SC/SU

سیلندر پنوماتیک BLCH - سری SC/SU

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️کوشن متغیر برای توقف نرم
✔️ کاهش ضربه در انتهای کورس
✔️طراحی برای طیف وسیعی از فیکسچرها و اتوماسیون خطوط صنعتی
✔️کاهش جذب ضربهٔ انتهایی و نوسان
✔️کارکرد پایدار در فشار 0.1~0.9MPa
✔️بدنهٔ آلومینیومی سبک با دوام بالا
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
SCSU, SC/SU, سیلندر استاندارد, استاندارد پنوماتیک, Double Acting, Variable Cushion, 0.1~0.9MPa, 1.35MPa proof, آلیاژ آلومینیوم, Bore 32 40 50 63 80 100, Port 1/8 1/4 3/8 1/2, BLCH

SIGMA:ENTITY=product;TYPE=pneumatic_cylinder;SERIES=SCSU;BRAND=BLCH;URL=/product/pneumatic/standard/scsu

BLCH SC/SU (SCSU) | Standard Cylinder

Double Acting · Variable Cushion · 0.1~0.9MPa · Proof 1.35MPa · -5~70°C · Bore Ø32~Ø100

سیلندر استاندارد SC/SU (SCSU) برای طیف وسیعی از فیکسچرها و اتوماسیون خطوط صنعتی طراحی شده است. ساختار دوبل‌اکتینگ همراه با کوشن متغیر قابل تنظیم، جذب ضربهٔ انتهایی و نوسان را کاهش می‌دهد. با فشار کاری 0.1~0.9 MPa و Proof تا 1.35 MPa و بازهٔ دمایی -5~70°C، در شرایط مختلف پایدار عمل می‌کند. کیفیت هوای فشرده (فیلتر ≈40μm) و انتخاب مانتینگ استاندارد (FA/FB/CA/CB) برای حرکت نرم، کلیدی است.

۵ مزیت کلیدی

  • کوشن متغیر برای توقف نرم و کاهش ضربه در انتهای کورس.
  • پوشش کامل بورسایز Ø32 تا Ø100 برای اغلب کاربردها.
  • سازگاری با مانتینگ‌های رایج (FA/FB/CA/CB) و نصب آسان.
  • کارکرد پایدار در فشار 0.1~0.9MPa و دمای -5~70°C.

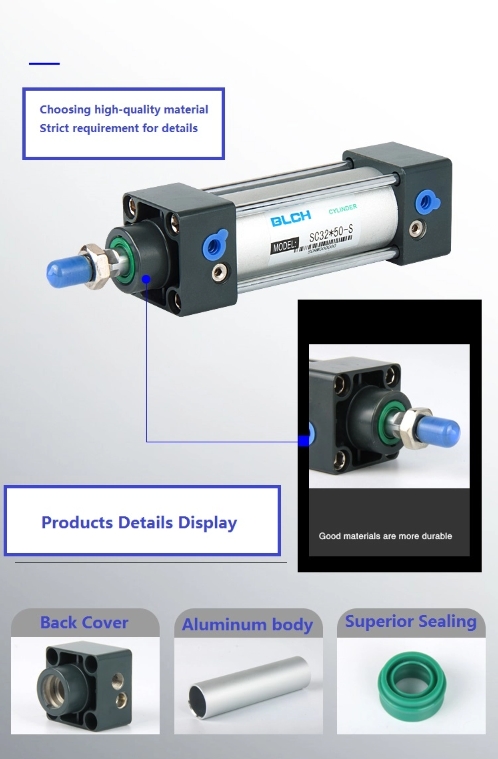

  • بدنهٔ آلومینیومی سبک با دوام بالا و نگهداشت ساده.

۱۰ ویژگی فنی

  1. اکتینگ: Double Acting.
  2. کوشن: Variable (Adjustable).
  3. فشار کاری: 0.1~0.9MPa؛ Proof: 1.35MPa.
  4. بازهٔ دمایی: ‎-5~70°C.
  5. بورسایز: Ø32/40/50/63/80/100.
  6. سایز پورت: G1/8, G1/4, G3/8, G1/2 (بسته به Bore).
  7. مدیوم: هوای فشرده فیلترشده (≈40μm).
  8. بدنه: آلیاژ آلومینیوم (سبک/مقاوم).
  9. کوشن قابل تنظیم (Stroke): 24 / 32 میلی‌متر.
  10. گزینه‌های کد: نسخه مگنت‌دار «S»، مانتینگ‌های FA/FB/CA/CB و زیرمدل‌های چندموضعی/میله‌دوبل.

جدول مشخصات فنی

پارامتر مقدار توضیح
Bore (mm) 32, 40, 50, 63, 80, 100 دامنه سایز مرجع
Acting Double Acting استاندارد این سری
Fluid هوای فشرده (فیلتر ≈40µm) کیفیت هوای ورودی مهم است
Operating Pressure 0.1~0.9 MPa ≈1~9 kgf/cm²
Proof Pressure 1.35 MPa ≈13.5 kgf/cm²
Temperature -5~70 °C طبق مرجع
Cushion Type Variable Cushion قابل تنظیم
Adjustable Cushion Stroke 24 / 32 mm بسته به Bore
Port Size G1/8, G1/4, G3/8, G1/2 وابسته به Bore
Body Material Aluminum alloy سبک/مقاوم

کد سفارش (Ordering Code)

فیلد نماد توضیح نمونه مدل
Series SC/SU Standard Double Acting SC/SU 50×50 S FA
Bore × Stroke مثلاً 50×50 قطر × کورس
Magnet S / Blank S: با مگنت | خالی: بدون مگنت
Mounting FA / FB / CA / CB / LB… فلنج جلو/عقب، کلیویس یک/دوطرفه، پایه و…
Rod Options SCD / SCJ / SCT … میله‌دوبل، میله‌دوبل کورس‌قابل‌تنظیم، چندموضعی
Port Thread G (BSP) / NPT طبق سفارش

مقایسه‌ی سریع با سری‌های رایج BLCH

سری نوع کوشن کاربری تیپیک
SC/SU (SCSU) استاندارد Variable پرس/کلمپ/انتقال عمومی
DNC استاندارد ISO6431/15552 Air Cushion تعویض‌پذیر ISO
CQ2 / SDA کامپکت — فضای محدود/استروک کوتاه

سوالات متداول

1) تفاوت SC/SU با سیلندرهای کامپکت چیست؟

بدنه استاندارد، کورس‌های بلندتر و مانتینگ متنوع؛ برای فضاهای محدود از سری‌های CQ2/SDA استفاده کنید.

2) چه زمانی نسخه مگنت‌دار «S» لازم است؟

وقتی نیاز به سنسینگ موقعیت پیستون دارید و می‌خواهید سوئیچ مغناطیسی نصب کنید.

3) برای سرعت بالا چه نکاتی رعایت شود؟

تنظیم سوزن کوشن، انتخاب پورت بزرگ‌تر و اطمینان از دبی کافی واحد FRL.

4) نگهداشت دوره‌ای؟

بازرسی نشتی، کنترل گشتاور پیچ‌های مانتینگ و تضمین کیفیت هوای فشرده.

5) آیا نیاز به روغن‌کاری دائم است؟

معمولاً خیر؛ با هوای تمیز/خشک کار کنید. روغن‌کاری فقط در صورت توصیه سازنده.

6) چه رزوه پورتی ارائه می‌شود؟

BSP (G) به صورت پیش‌فرض؛ NPT طبق سفارش.

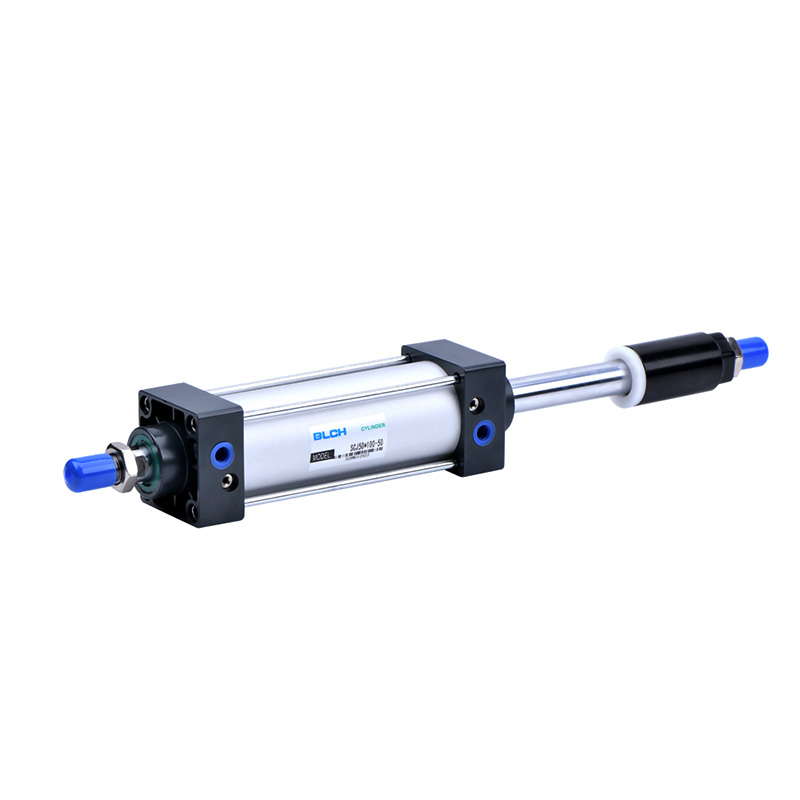

7) آیا نسخه میله‌دوبل وجود دارد؟

بله؛ در کدهای SCD/SCJ و… طبق جدول سفارش.

8) آیا می‌توان چند موقعیت توقف تعریف کرد؟

بله؛ زیرمدل‌های چندموضعی (SCT) برای این منظور ارائه می‌شوند.

9) چه فیلترتی برای هوا پیشنهاد می‌شود؟

تقریباً 40µm طبق مرجع؛ در صورت رطوبت بالا از درایر/فیلتر ریزتر استفاده کنید.

10) برای کورس‌های بلند، انتخاب مانتینگ چگونه است؟

برای بار خمشی کمتر از فلنج‌ها (FA/FB) یا تکیه‌گاه‌های نزدیک به انتهای سیلندر استفاده کنید.
