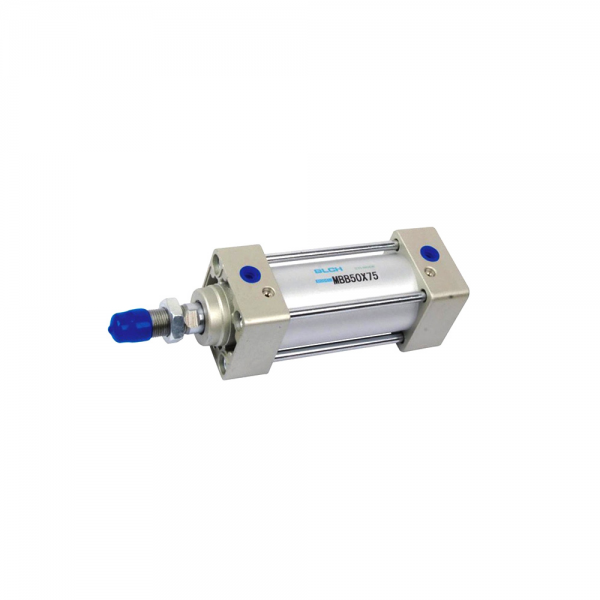

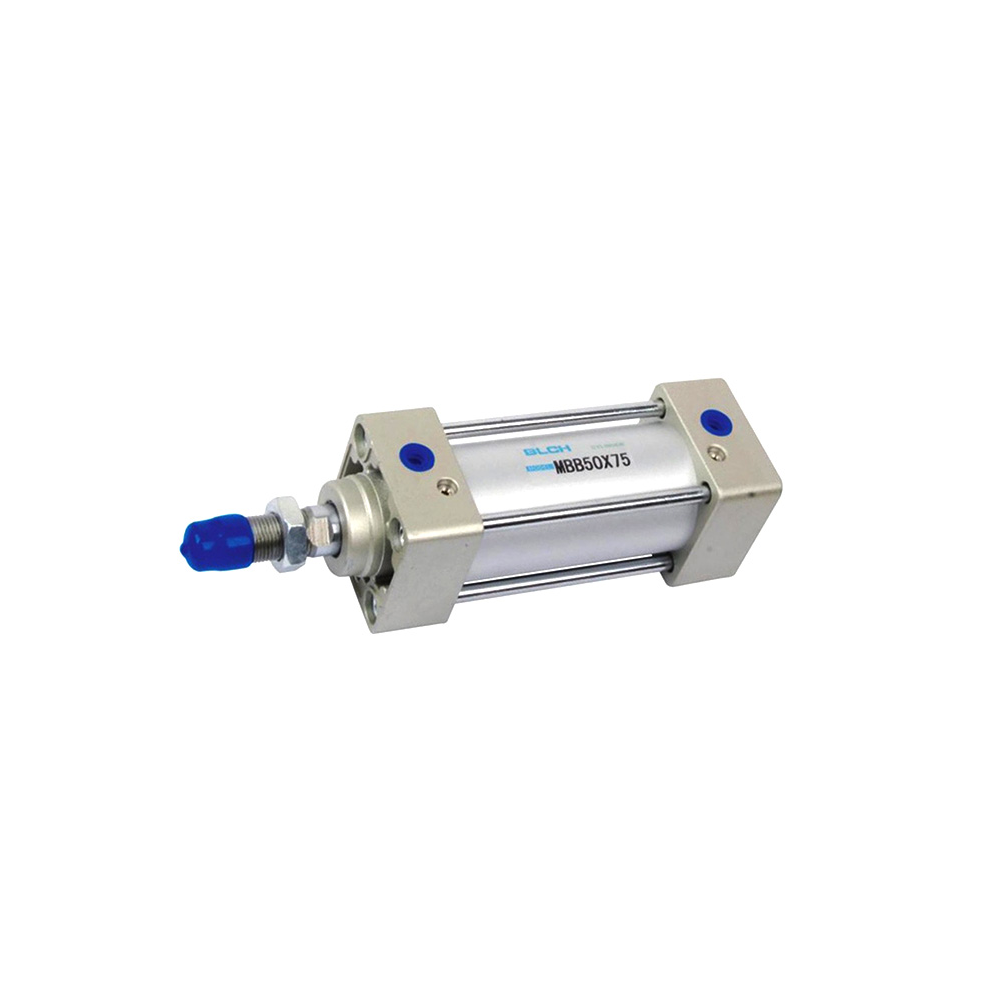

سیلندر پنوماتیک BLCH - سری MB

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️کاهش پریدن میله
✔️کوشن هوایی قابل‌تنظیم
✔️فشار کاری 0.05~1.0MPa
✔️طراحی برای جابه‌جایی و فیدینگ قطعات در خطوط اتوماسیون
✔️گزینه آهنربادار (MDB) برای سنسینگ دقیق موقعیت
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
BLCH MB, سیلندر استاندارد MB, MDB, سیلندر دوبل‌اکتینگ, Air Cushion, 0.05~1.0MPa, Proof 1.35MPa, -10~70°C, Bore 32 40 50 63 80 100 125, Rc 1/8 1/4 3/8 1/2, سرعت 50~1000mm/s, نصب FA FB CA CB LB

SIGMA:ENTITY=product;TYPE=pneumatic_cylinder;SERIES=MB;BRAND=BLCH;URL=/product/pneumatic/standard/mb

BLCH MB | سیلندر استاندارد پنوماتیک

Double Acting · Air Cushion (Both Ends) · 0.05~1.0MPa · Proof ≈1.35MPa · -10~70°C · Bore Ø32~Ø125

سری MB برای پرس، کلمپ، جابه‌جایی و فیدینگ قطعات در خطوط اتوماسیون طراحی شده است. کوشن هوایی قابل‌تنظیم در دو سر، انرژی جنبشی پیستون را در انتهای کورس مستهلک کرده و پریدن میله را کاهش می‌دهد. فشار کاری 0.05~1.0MPa و بازه دمایی -10~70°C پایداری عملکرد را تضمین می‌کند؛ نسخه MDB (آهنربادار) امکان نصب سوئیچ مغناطیسی را فراهم می‌سازد. سرعت‌های بالای 1000mm/s در بورهای کوچک با رعایت سایز پورت و واحد FRL قابل دستیابی است.

۵ مزیت کلیدی

  • کوشن هوایی در دو انتها برای توقف نرم و افزایش عمر پکینگ‌ها.
  • دامنه کامل بور Ø32 تا Ø125 با پورت‌های متناسب Rc 1/8 تا 1/2.
  • کارکرد پایدار در فشار 0.05~1.0MPa و دمای -10~70°C.
  • گزینه آهنربادار (MDB) برای سنسینگ دقیق موقعیت.
  • نصب‌های متنوع (FA/FB/CA/CB/LB) جهت انطباق با سازه و بار.

۱۰ ویژگی فنی

  1. اکتینگ: Double Acting.
  2. کوشن: Air Cushion هر دو سر (تنظیم‌پذیر).
  3. فشار کاری: 0.05~1.0MPa؛ Proof ≈1.35MPa.
  4. دمـا: -10~+70°C (بدون سوئیچ) / -10~+60°C (با سوئیچ).
  5. بور: Ø32/40/50/63/80/100/125 میلی‌متر.
  6. سرعت: 50~1000mm/s (Ø32~63) و 50~700mm/s (Ø80~125).
  7. پورت‌ها (Rc): 1/8, 1/4, 1/4, 3/8, 3/8, 1/2, 1/2 (به ترتیب بور).
  8. مدیوم: هوای فشرده تمیز؛ Lubrication «Not required».
  9. بدنه: آلیاژ آلومینیوم مقاوم و سبک.
  10. کدگذاری: MB/MDB + Bore×Stroke + Switch + Mounting + Port Thread.

جدول مشخصات فنی

پارامتر مقدار توضیح
Bore (mm) 32, 40, 50, 63, 80, 100, 125 طبق BLCH
Acting Double Acting استاندارد
Max / Min Pressure 1.0 / 0.05 MPa طبق جدول BLCH
Proof Pressure ≈1.35 MPa مرجع BLCH
Temperature -10~+70°C (No switch) / -10~+60°C (With switch) طبق مرجع
Speed Range 50~1000 / 50~700 mm/s Ø32~63 / Ø80~125
Cushion Type Air cushion (both ends) قابل تنظیم
Port Size (Rc) 1/8, 1/4, 1/4, 3/8, 3/8, 1/2, 1/2 به ترتیب 32→125
Lubrication Not required طبق BLCH
Country of Origin China (BLCH) اطلاعات برند

کد سفارش (Ordering Code)

فیلد نماد توضیح نمونه مدل
Series MB / MDB MDB: با مگنت MDBL32×50-Z73
Bore × Stroke مثلاً 32×50 قطر × کورس
Switch Type Z73 … طبق جدول BLCH
Mounting FA / FB / CA / CB / LB… فلنج جلو/عقب، کلیویس، پایه
Port Thread Rc (BSPT) / NPT Rc پیش‌فرض
Rod/Variants … طبق کاتالوگ
Qty of Switch n pcs ۰، ۱ یا ۲ عدد

مقایسه‌ی سریع با سری‌های استاندارد BLCH

سری استاندارد/نوع کوشن کاربری تیپیک
MB / MDB استاندارد (BLCH) Air Cushion پرس/کلمپ/انتقال
DNC استاندارد ISO6431/15552 Air Cushion تعویض‌پذیری ISO
SCSU (SC/SU) استاندارد Variable عمومی/میانی

سوالات متداول

1) تفاوت MB با DNC چیست؟

DNC مطابق ISO 6431/15552 برای تعویض‌پذیری کامل است؛ MB استاندارد BLCH با کوشن هوایی و دامنه بور تا 125mm.

2) چه زمانی MDB (آهنربادار) سفارش دهیم؟

وقتی به سوئیچ مغناطیسی برای فیدبک موقعیت نیاز دارید.

3) هوای فشرده باید چه کیفیتی داشته باشد؟

خشک و تمیز با فیلتر ≈40µm؛ Lubrication موردنیاز نیست.

4) آیا رزوه NPT هم قابل سفارش است؟

بله، سفارشی؛ پیش‌فرض Rc (BSPT) طبق BLCH است.

5) محدوده سرعت چگونه مدیریت می‌شود؟

با انتخاب سایز پورت مناسب، سایلنسر/کنترل‌فلو و تنظیم سوزن کوشن.

6) برای بارهای جانبی چه مانتینگی بهتر است؟

فلنج‌های FA/FB یا تکیه‌گاه‌های نزدیک انتها برای کاهش لحظه خمشی.

7) بازه دمایی با سوئیچ مغناطیسی فرق دارد؟

بله، معمولاً سقف دما با سوئیچ به ~+60°C محدود می‌شود.

8) آیا کورس‌های بلند سفارشی ممکن است؟

بله، طبق ظرفیت سازنده و محدودیت‌های ارتعاش/خمشی میله.

9) نگهداشت دوره‌ای چیست؟

بازرسی نشتی، تنظیم مجدد کوشن، سفتی پیچ‌های مانتینگ و تمیزی واحد FRL.

10) آیا این سری برای سرعت‌های خیلی پایین مناسب است؟

بله، اما برای 5~50mm/s بهتر است از سوزن‌های ریز و رگلاتورهای دقیق استفاده شود.
