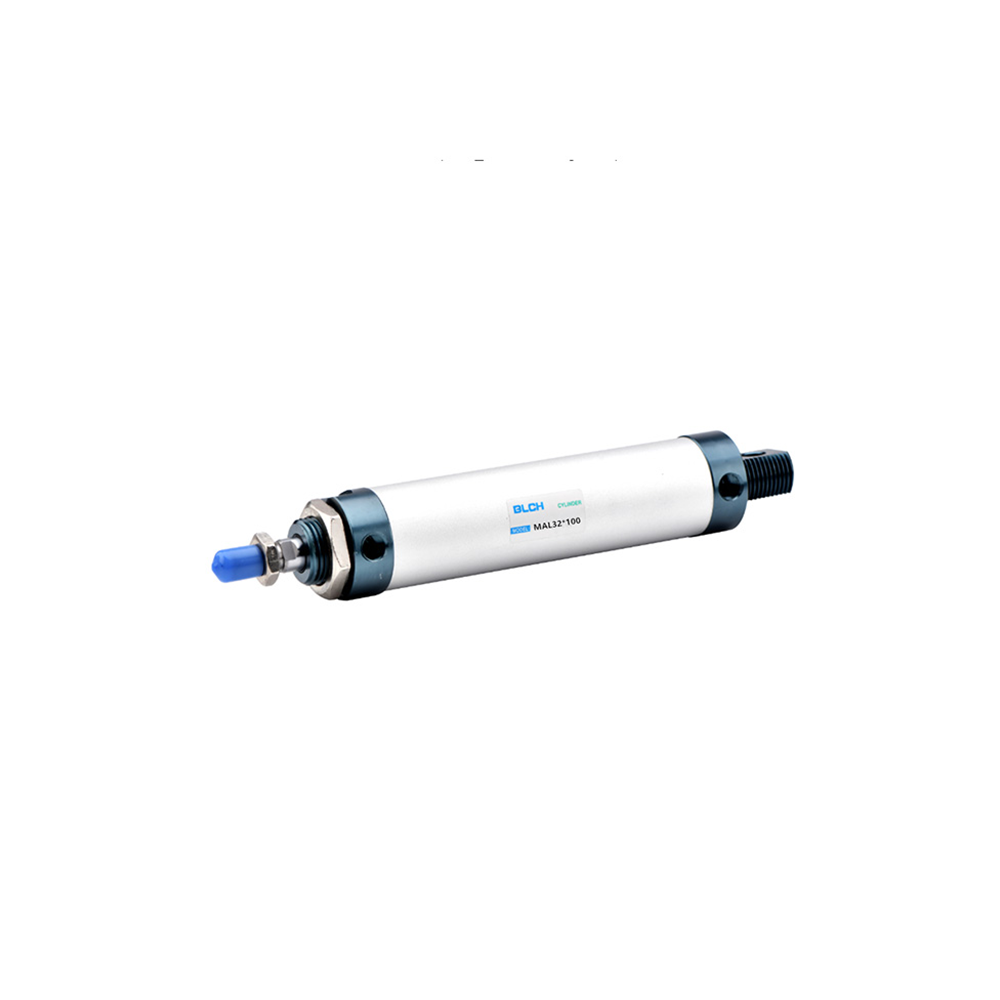

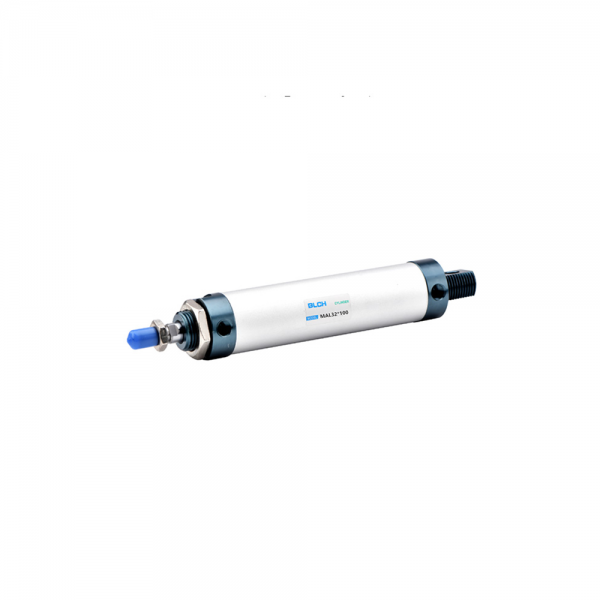

جک پنوماتیک مینی استنلس استیل BLCH-مدل MAL

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️مدل MAL
✔️مینی‌سیلندر سبک و اقتصادی
✔️بدنه آلیاژ آلومینیوم
✔️اتوماسیون سبک و پوزیشنینگ سریع
✔️سازگاری با سوئیچ‌های مغناطیسی
✔️مناسب ماشین‌آلات با محدودیت فضا
✔️رنج کورس گسترده تا 1500mm
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
سیلندر مینی MAL, مینی سیلندر آلیاژ آلومینیوم, MAL Series Aluminum Mini Cylinder, قطر 16 20 25 32 40, کورس 25 تا 1500, Double Acting, 0.1-0.9MPa, -5~70°C, پورت M5 و 1/8, Bumper Cushion, Auto Switch CS1-F/CS1-U, نصب FA/FB/CA/CB/LB, پنوماتیک, اتوماسیون صنعتی

SIGMA:ENTITY=product;TYPE=pneumatic_mini_cyl;SERIES=MAL;MATERIAL=Aluminum;BORE=16|20|25|32|40;PRESS=0.1-0.9MPa;TEMP=-5~70C;PORT=M5|1/8;URL=/product/pneumatic/mini-cylinder/mal-aluminum-mini

مینی سیلندر آلیاژ آلومینیوم سری MAL (MAL Aluminum Mini Cylinder)

Double Acting · 0.1–0.9MPa · -5~70°C · پورت M5/1/8 · Bumper Cushion · قطر 16/20/25/32/40

سری MAL یک مینی‌سیلندر سبک و اقتصادی با بدنه آلیاژ آلومینیوم است که برای فضاهای کم‌جا و سیکل‌های پرتکرار طراحی شده است. حرکت انتهایی نرم با Bumper، رزوه‌های متنوع نصب و سازگاری با سوئیچ‌های مغناطیسی از مزیت‌های کلیدی این سری است. برای کاربردهای تأسیساتی نیز می‌توان از آن در مکانیزم‌های سبک، دمپرها و تجهیزات جانبی در پروژه‌های تجهیزات سرمایشی و چیلر بهره برد.

۵ مزیت کلیدی

  • کامپکت و سبک؛ مناسب ماشین‌آلات با محدودیت فضا.
  • عملکرد دوطرفه با حرکت نرم انتهایی (Bumper).
  • سازگار با سوئیچ‌های CS1-F / CS1-U و پایه‌های MAL-16/20/25/32/40.
  • رنج کورس گسترده تا 1500mm (بنا به قطر).
  • بدنه آلومینیومی اقتصادی با نگهداشت آسان.

۱۰ ویژگی فنی

  1. Acting type: Double Acting
  2. Fluid: Air (40 μm filtered)
  3. Operating pressure: 0.1–0.9 MPa
  4. Proof pressure: 1.35 MPa
  5. Temperature: -5 ~ 70 °C
  6. Cushion type: Bumper
  7. Port size: M5 / 1/8 inch
  8. Body material: Aluminum alloy
  9. Bore sizes: 16 / 20 / 25 / 32 / 40 mm
  10. Auto switch: CS1-F / CS1-U (با پایه‌های MAL-16/20/25/32/40)

کد سفارش‌گذاری (Ordering Code)

نمونه: MAL CA 32x50 B FA ← سری (MAL) | بک‌کاور (CA/...) | قطر x کورس | مگنت (B=بدون، S=با) | نوع نصب (FA/FB/CA/CB/LB).

جدول مشخصات (Specification)

فیلد مقدار
Bore size (mm) 16 / 20 / 25 / 32 / 40
Acting type Double acting
Fluid Air (40 μm filtered)
Operating pressure 0.1–0.9 MPa
Proof pressure 1.35 MPa
Temperature -5 ~ 70 °C
Cushion Bumper
Port size M5 / 1/8 inch
Body material Aluminum alloy

جدول کورس (Stroke)

Bore (mm) کورس‌های استاندارد (mm) Max Stroke (mm)
16 25, 50, 75, 100, 125, 150, 175, 200, 250, 300 500
20 25, 50, 75, 100, 125, 150, 175, 200, 250, 300 800
25 25, 50, 75, 100, 125, 150, 175, 200, 250, 300 800
32 25, 50, 75, 100, 125, 150, 175, 200, 250, 300 1200
40 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 500 1500

مقایسه کوتاه MAL و MA

سری بدنه وزن/هزینه محیط کاری کاربرد
MAL آلومینیوم سبک/اقتصادی عمومی اتوماسیون سبک
MA استنلس استیل مقاوم‌تر به خوردگی مرطوب/نیمه‌خورنده صنایع شست‌وشو/غذایی

سوالات متداول

1) مینی سیلندر MAL برای چه کاربردهایی مناسب است؟

اتوماسیون سبک، پوزیشنینگ سریع، جیگ‌وفیکسچر و دمپرهای کم‌بار در فضاهای محدود با سیکل بالا.

2) کدام قطر را انتخاب کنم؟

نیروی تقریبی=P(MPa)×مساحت پیستون(mm²)/10. مثال: قطر 25mm در 0.6MPa ≈ 294N (بدون احتساب تلفات).

3) محدوده فشار و دمای کاری چیست؟

فشار کاری 0.1–0.9MPa (Proof: 1.35MPa) و دمای -5 تا +70°C.

4) آیا نصب سوییچ مغناطیسی ممکن است؟

بله؛ با سوییچ‌های CS1-F / CS1-U و براکت‌های مخصوص هر قطر سازگار است.

5) کورس‌های استاندارد و ماکزیمم چگونه‌اند؟

استاندارد 25 تا 300mm و برای قطرهای بزرگ‌تر تا 1500mm به‌صورت سفارشی قابل تأمین است.

6) نوع کوشن چه تاثیری دارد؟

کوشن Bumper ضربه انتهایی را کم کرده و عمر آب‌بندها/بوش‌ها را افزایش می‌دهد.

7) اندازه پورت چیست و چه نکته‌ای دارد؟

M5 یا 1/8 اینچ؛ برای سرعت مناسب، شلنگ و فیتینگ با افت فشار کم انتخاب کنید.

8) کیفیت هوای فشرده چقدر مهم است؟

هوای تمیز و خشک با فیلتر حدود 40 میکرون؛ وجود رطوبت/روغن/ذرات عمر آب‌بندها را کم می‌کند.

9) روش‌های نصب موجود کدام است؟

FA/FB/CA/CB/LB و… برای نصب محوری، لولایی (Pivot) و تخت؛ مطابق کد سفارش‌گذاری مشخص کنید.

10) برنامه نگهداشت پیشنهادی چیست؟

بازرسی نشتی و اتصالات، کنترل ضربه انتهایی، تعویض دوره‌ای آب‌بند در سیکل‌های سنگین و حفظ فیلتراسیون مناسب هوا.
