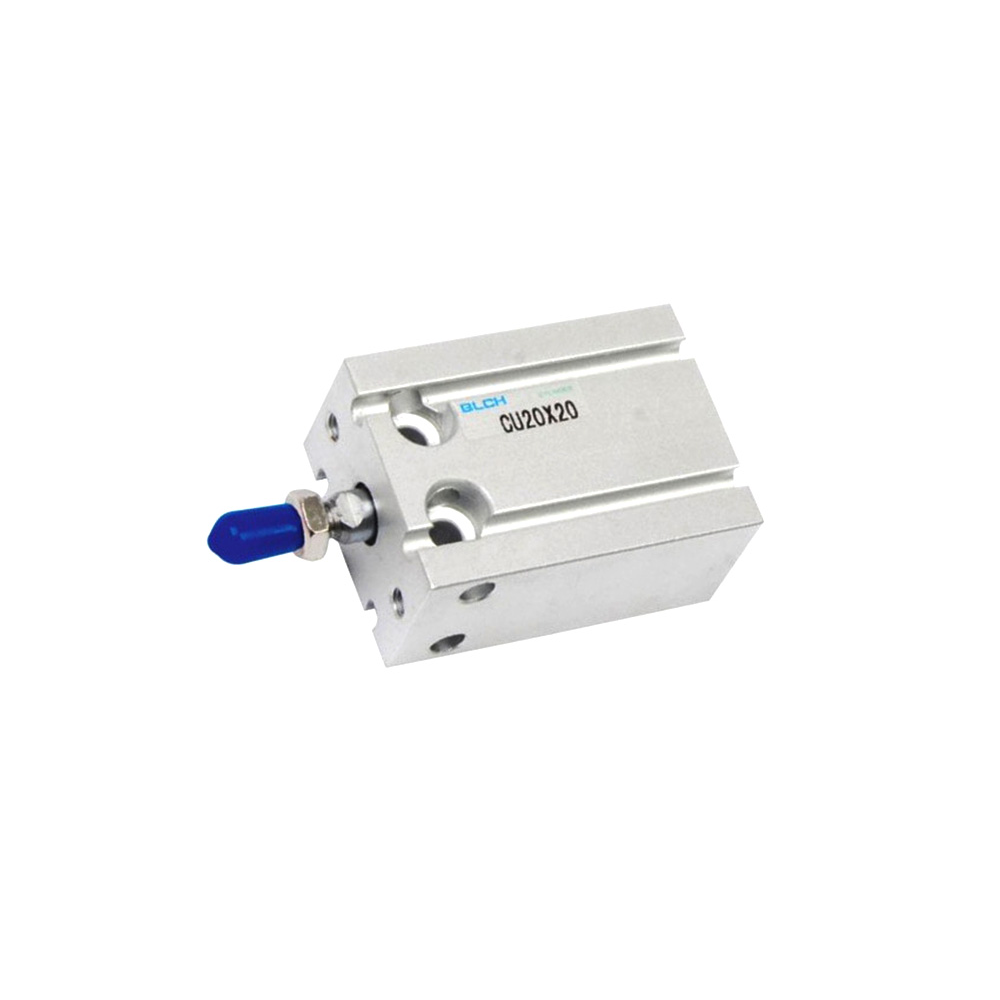

سیلندر Free-Mount BLCH-مدل CU

  • کدکالا:
جدید
تماس بگیرید
✔️مدل CU
✔️تنوع اکشن (دوطرفه/تک‌طرفه فنری)
✔️رنج دمایی وسیع و سازگاری با سوئیچ‌های متنوع
✔️طراحی برای فضاهای محدود و مونتاژ سریع
✔️نصب فوق‌سریع به‌لطف Free-Mount
✔️حرکت نرم با کوشن لاستیکی دوسر
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
سیلندر پنوماتیک CU, Free Mount Cylinder, مینی سیلندر فری مونت, CDUK, Non-Rotary, Double Acting, Single Acting Spring Return, Single Acting Spring Extend, 0.7MPa, -10~60°C, -10~70°C, Rubber Cushion, 50-500 mm/s, M5x0.8, 1/8, A93, A96, M9N, M9B, M9P, F9NW, BLCH

SIGMA:ENTITY=product;TYPE=pneumatic_mini_cyl;SERIES=CU;MOUNT=free_mount;BORE=6|10|16|20|25|32;P_MAX=0.7MPa;TEMP_NO_SW=-10~60C;TEMP_WITH_SW=-10~70C;SPEED=50~500mmps;PORT=M5x0.8|1/8;URL=/product/pneumatic/free-mount/cu-series

سیلندر Free-Mount سری CU (CU Series Free Mount Mini)

نصب آزاد دوپایه جانبی · دوطرفه/تک‌طرفه فنری · سرعت 50~500 mm/s · کوشن لاستیکی · Non-Rotary اختیاری

سری CU برای فضاهای محدود و مونتاژ سریع طراحی شده است. گزینهٔ میله غیرچرخشی مانع پیچش ابزار می‌شود. کوشن لاستیکی در دو انتها ضربهٔ توقف را جذب کرده و با سرعت پیستون 50 تا 500 mm/s عملکرد نرم می‌دهد. فشار کاری تا 0.7MPa و بازهٔ دمایی -10~60°C (بدون سوئیچ) / -10~70°C (با سوئیچ) آن را برای اتوماسیون سبک، کلَمپ، پوزیشنینگ و Pick & Place مناسب می‌کند. پورت‌ها: M5x0.8 و 1/8.

۵ مزیت کلیدی

  • نصب فوق‌سریع به‌لطف Free-Mount دوپایه جانبی.
  • حرکت نرم با کوشن لاستیکی دوسر و کاهش سایش.
  • گزینهٔ Non-Rotary برای جلوگیری از پیچش ابزار.
  • رنج دمایی وسیع و سازگاری با سوئیچ‌های متنوع.
  • تنوع اکشن (دوطرفه/تک‌طرفه فنری) برای مدارهای کم‌مصرف هوا.

۱۰ ویژگی فنی

  1. سایز بور: 6 / 10 / 16 / 20 / 25 / 32 mm
  2. Acting: Double-Acting و Single-Acting (Spring Return/Extend)
  3. فشار کاری ماکزیمم: 0.7 MPa
  4. دما: -10~60°C (بدون سوئیچ) / -10~70°C (با سوئیچ)
  5. کوشن: Rubber در هر دو انتها
  6. سرعت پیستون: 50~500 mm/s
  7. پورت‌ها: M5x0.8 و 1/8 اینچ
  8. Non-Rotary: نوع تک‌میله یا دومحور (اختیاری)
  9. راندمان نصب: Free-Mount با زمان مونتاژ پایین
  10. سازگاری سوئیچ: A93, A96, M9N, M9B, M9P, F9NW

جدول مشخصات (Specification)

فیلد مقدار توضیح
Bore (mm) 6 / 10 / 16 / 20 / 25 / 32 —
Acting Double; Single (Spring Return/Extend) —
Pmax 0.7 MPa —
Temp (no/with switch) -10~60°C / -10~70°C —
Cushion Rubber; both ends —
Piston speed 50~500 mm/s —
Port M5x0.8; 1/8 —
Non-Rotary Single-rod / Double-rod (اختیاری) —

کورس‌های استاندارد و بلند (نمونه)

Bore (mm) Standard Stroke (mm) Long Stroke (mm) Switch (Direct Mount)
6 5, 10, 15, 20, 25, 30 40, 50, 60 A93, A96, M9N, M9B, M9P, F9NW
20 5, 10, 15, 20, 25, 30, 40, 50 60, 70, 80, 90, 100 A93, M9N, M9B, M9P
(*) بسته به سایزهای دیگر، کورس‌ها و مدل سوئیچ مطابق جدول کامل مرجع انتخاب شود.

مقایسهٔ کوتاه با سری‌های مشابه

سری بدنه نصب Non-Rotary کاربری
CU آلومینیوم Free-Mount دوپایه جانبی دارد (اختیاری) فضای کم، مونتاژ سریع
MAL آلومینیوم پایه/فلنج متنوع — اتوماسیون سبک عمومی
MA استنلس استیل Round-Body — محیط‌های مرطوب/خورنده

سوالات متداول

1) CU برای چه محیط‌هایی مناسب است؟

مونتاژ سریع در فضاهای کم‌جا، خطوط Pick & Place و گیره‌های سبک.

2) آیا Non-Rotary لازم است؟

برای ابزارهای حساس به زاویه یا پیچش، توصیه می‌شود.

3) کدام سوئیچ‌ها سازگارند؟

A93, A96, M9N, M9B, M9P, F9NW (نصب مستقیم).

4) دمای محیط منفی قابل قبول است؟

تا -10°C مجاز است؛ رطوبت و میعان در هوای فشرده کنترل شود.

5) سرعت مناسب چیست؟

بین 50 تا 500 mm/s؛ برای ضربه کمتر، محدودکننده دبی و کوشن سالم ضروری است.

6) تفاوت تک‌طرفه بازگشت/گسترش؟

در Spring Return، برگشت با فنر انجام می‌شود؛ در Spring Extend، گسترش با فنر است.

7) انتخاب پورت M5x0.8 در برابر 1/8؟

M5x0.8 برای قطرهای کوچک و دبی پایین؛ 1/8 برای دبی بالاتر.

8) نگهداشت دوره‌ای؟

بازرسی نشتی اتصالات، سلامت کوشن‌ها، و فیلتراسیون مناسب (حدود 40 میکرون).
