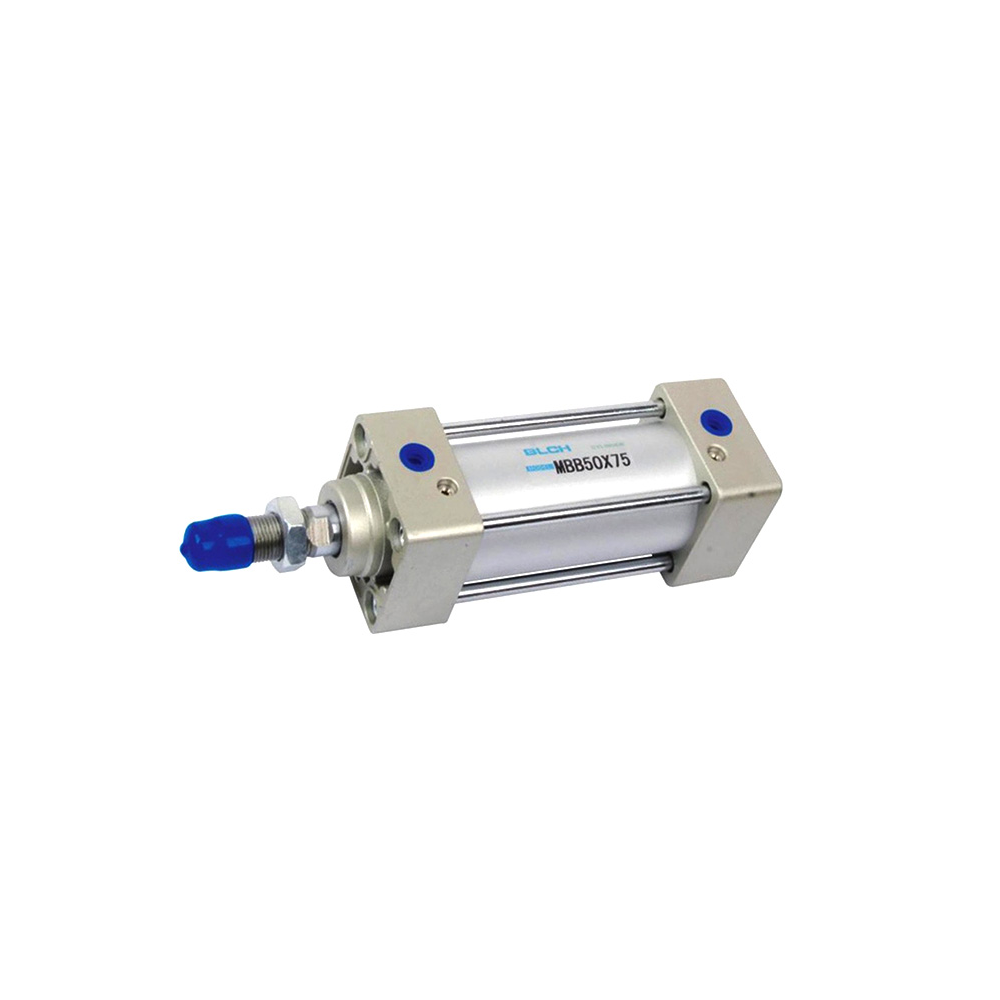

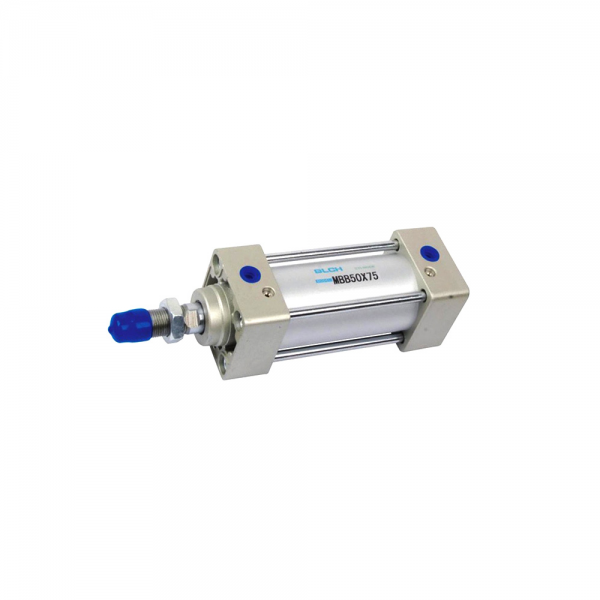

سیلندر استاندارد پنوماتیکBLCH - سری SI

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️استاندارد صنعتی
✔️ دوام بالا و نصب انعطاف‌پذیر
✔️سازگار با سنسور مغناطیسی
✔️تیونینگ دقیق موقعیت
✔️کاهش سایش و صدا
✔️ قابلیت تعویض جهانی و تامین سریع
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

سیلندر پنوماتیک استاندارد سری SI، سیلندر ISO 6431، SIJ قابل تنظیم، SID دودبل‌راد، قطر 32 تا 200 میلی‌متر، ضربه 25 تا 2000 میلی‌متر، فشار کاری 0.1~0.9MPa، فشار تست 1.5MPa، کوسن متغیر، سرعت 50~800mm/s، اتصالات PT1/8 تا PT3/4، نصب LB/FA/FB/CA/CB/TC/TC-M-1/TC-M-2، سنسور مگنت، بدنه آلومینیومی اکسترود

SIGMA:ENTITY=product;TYPE=pneumatic_cylinder;SERIES=SI;STD=ISO6431;BORE=32-200;PRESSURE=0.1-0.9MPa;SPEED=50-800mms;PORT=PT1/8-PT3/4;MOUNTS=LB|FA|FB|CA|CB|TC|TC-M-1|TC-M-2;VARIANTS=SI|SID|SIJ;URL=/product/pneumatic-cylinder/si-series-standard-cylinder

سیلندر استاندارد سری SI (ISO 6431)

استاندارد صنعتی، دوام بالا، نصب انعطاف‌پذیر، سازگار با سنسور مغناطیسی و کوسن قابل تنظیم

نمونه کد سفارش: SIJ 50 x 50 S 20 LB*
سری قطر بور استروک مگنت استروک قابل‌تنظیم نوع نصب
SI / SID / SIJ 32~200 mm 10,20,30,50,75,100… S=با مگنت | خالی=بدون فقط SIJ LB, FA, FB, CA, CB, TC, TC-M-1, TC-M-2

۵ مزیت کلیدی

  1. استانداردسازی ISO 6431 → قابلیت تعویض جهانی و تامین سریع.
  2. تنوع نصب (LB/FA/FB/CA/CB/TC) → انعطاف در طراحی فیکسچر.
  3. کوسن متغیر دو سر → ضربه نرم، کاهش سایش و صدا.
  4. گزینه SIJ با استروک قابل‌تنظیم → تیونینگ دقیق موقعیت.
  5. رنج کامل قطر 32 تا 200mm و استروک تا 2000mm → پوشش گستره وسیع نیرو/کورس.

۱۰ ویژگی فنی

  • اِکتینگ: Double Acting (SI/SIJ) و Double-Rod (SID).
  • سیال: هوای فشرده فیلترشده با المنت 40μm.
  • فشار کاری: 0.1~0.9 MPa | فشار تست: 1.5 MPa.
  • سرعت نامی: 50~800 mm/s (سری SI)؛ سایر سری‌ها 30~800 mm/s.
  • کوسن: متغیر/قابل تنظیم، طول کوسن 24/32mm برحسب سایز.
  • پورت‌ها: PT 1/8, 1/4, 3/8, 1/2, 3/4 (برحسب قطر).
  • قطرها: Ø32, 40, 50, 63, 80, 100, 125, 160, 200 mm.
  • استروک استاندارد: از 25 تا 1000mm (سفارشی تا 2000mm).
  • سنسور مغناطیسی: نسخه «S» (with magnet) برای نصب سنسور.
  • کشور سازنده: چین (Zhejiang)؛ تامین با گرید صنعتی و کنترل کیفیت کارخانه.

مشخصات فنی (سری SI/SID/SIJ)

آیتم مقدار/گزینه توضیح
قطر بور (mm) 32,40,50,63,80,100,125,160,200 رنج کامل
Acting Double Acting / Double-Rod (SID) حرکت رفت و برگشتی
سیال هوای فیلترشده 40μm پاکیزگی هوا الزامی
فشار کاری 0.1~0.9 MPa (14~128 psi) مطابق دیتاشیت
فشار تست 1.5 MPa (≈213 psi) Proof Pressure
دما -5 ~ 70 °C بدون یخ‌زدگی
سرعت (mm/s) SI: 50~800 | سایر: 30~800 بسته به بار/فشار
کوسن کوسن متغیر/قابل تنظیم دو سر سیلندر
طول کوسن قابل تنظیم 24 / 32 mm برحسب سایز
سایز پورت PT 1/8 ~ PT 3/4 مطابق قطر
نصب LB, FA, FB, CA, CB, TC, TC-M-1, TC-M-2 براکت‌های استاندارد
واریانت‌ها SI / SID / SIJ SID=دو راد | SIJ=استروک قابل تنظیم

استروک‌های مرسوم و حداکثر

قطر (mm) استاندارد (نمونه) حداکثر استاندارد حداکثر سفارشی
32 25,50,75,100,125,150… 1000 2000
40 25,50,75,100,125,150… 1200 2000
50/63/80/100 25~500 (گام‌های رایج) 1000~1500 تا 2000
125/160/200 25~500 1000~1500 تا 2000

جدول مقایسه‌ای سری‌ها و نصب‌ها

سری تعریف مگنت استروک قابل تنظیم نصب‌های پشتیبانی‌شده
SI دابل‌اکتینگ استاندارد اختیاری (S) — LB, FA, FB, CA, CB, TC, TC-M-1, TC-M-2
SID دو راد (Double-Rod) اختیاری — Base, FA, LB, TC, TC-M-1, TC-M-2
SIJ دابل‌اکتینگ با استروک قابل‌تنظیم اختیاری ✓ Base, FA, LB, TC, TC-M-1, TC-M-2
کاربردهای نمونه: فیکسچرهای مونتاژ، جابه‌جایی/پُشت‌زدن قطعه، قفل/Clamp خطوط تولید، نقاله‌ها، بسته‌بندی و پرس‌های سبک. برای سیستم‌های سرمایشی صنعتی به عنوان عملگر مکانیزم‌های کمکی (مثل دمپر/گلوب‌ولو) نیز قابل استفاده است؛ اگر در متن نیاز به گلوب ولو یا عملگر شیر دارید، هماهنگی این سیلندر با براکت‌های استاندارد نصب تسهیل می‌شود.

سوالات متداول

۱) تفاوت SI، SID و SIJ چیست؟
SI: دابل‌اکتینگ؛ SID: دو راد برای دقت و سختی بیشتر؛ SIJ: دابل‌اکتینگ با استروک قابل تنظیم.
۲) چه فشار کاری را پشتیبانی می‌کند؟
۰.۱ تا ۰.۹ مگاپاسکال؛ فشار تست ۱.۵ مگاپاسکال.
۳) حداکثر استروک چقدر است؟
استاندارد تا ۱۰۰۰–۱۵۰۰mm بسته به قطر؛ سفارشی تا ۲۰۰۰mm.
۴) سرعت مجاز حرکت؟
سری SI: ۵۰ تا ۸۰۰mm/s؛ سری‌های دیگر ۳۰ تا ۸۰۰mm/s.
۵) آیا امکان نصب سنسور وجود دارد؟
بله؛ نسخه «S» دارای مگنت داخلی برای سنسور موقعیت است.
۶) چه براکت‌های نصبی پشتیبانی می‌شود؟
LB، FA، FB، CA، CB، TC، TC-M-1، TC-M-2 برحسب مدل.
۷) انتخاب قطر/استروک مناسب چگونه است؟
بر اساس نیروی موردنیاز (F≈P·A)، سرعت، و محدودیت فضای نصب. برای دبی شیر و خطوط هم‌اندازه‌سازی انجام دهید.
۸) چه کیفیت هوایی نیاز است؟
فیلتر حداقل 40μm و رطوبت کنترل‌شده جهت افزایش عمر سیل‌ها و جلوگیری از سایش.
۹) آیا نیاز به روانکاری دائم است؟
معمولاً Non-lube؛ اما در سیکل‌های سرعت/بار بالا روغن مه‌پاش توصیه می‌شود.
۱۰) آیا نسخه ضدگردوغبار/دمای خاص موجود است؟
در صورت نیاز قابل سفارش است. با فروش تماس بگیرید.
