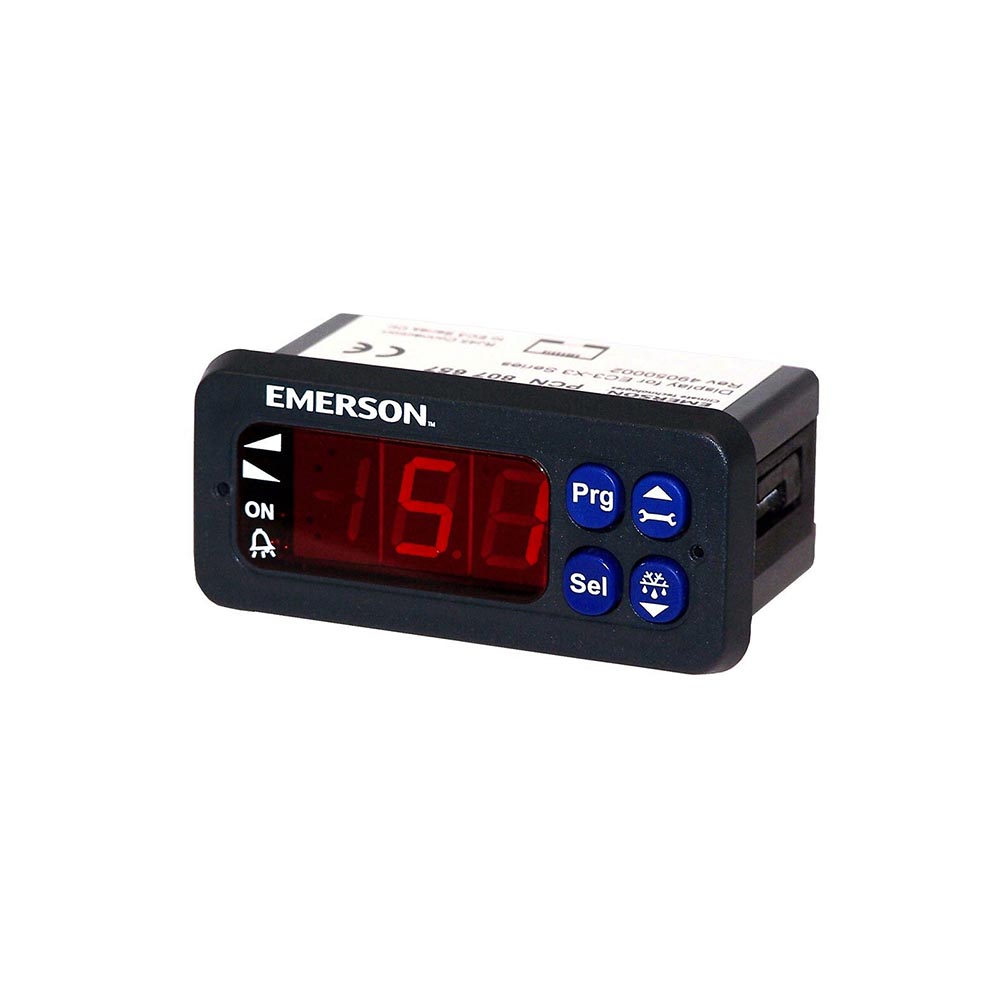

واحد ECD-002 یک HMI ساده و مطمئن برای راه‌اندازی و پایش کنترلرهای EC3 است. تغذیه مستقیماً از کنترلر انجام می‌شود و به‌کمک نمایشگر ۲٫۵ دیجیت و نشانگرهای LED (باز/بسته شدن شیر، Demand و آلارم) وضعیت مدار را سریع می‌بینید. نصب آن روی پنل با برش ۲٫۸ × ۱٫۱ اینچ انجام می‌شود و از طریق کابل ECC-N30 یا هر کابل CAT5 RJ45 به کنترلر متصل می‌گردد. دانلود کاتالوگ (PDF)

استعلام قیمت واتساپ تماس با ما

• نصب پنلی سریع با برش استاندارد ۲٫۸ × ۱٫۱ اینچ
• نمایشگر ۲٫۵ دیجیت با تغییر خودکار ممیز و انتخاب °C/°F
• LEDهای مجزا برای باز/بسته، آلارم و Demand
• بدون منبع تغذیه جدا؛ تغذیه از خود کنترلر EC3
• اتصال ساده با کابل ECC-N30 یا CAT5 دارای سوکت RJ45

ویژگی	شرح
نمایشگر	۲٫۵ دیجیت، ممیز خودکار، قابل‌تبدیل بین °C/°F
نشانگرها	LED باز/بسته شیر، آلارم، Demand
تغذیه	از طریق کنترلر سری EC3 (بدون PSU مجزا)
کابل ارتباطی	ECC-N30 یا کابل CAT5 با کانکتور RJ45
نصب	Panel mount با برش ۲٫۸ × ۱٫۱ اینچ
دمای کارکرد	32 تا 140 درجه فارنهایت
دمای انبارش	−5 تا 150 درجه فارنهایت
رطوبت مجاز	۰ تا ۸۰٪ RH بدون میعان
سازگاری	کنترلرهای خانواده EC3/درایورهای برودتی
کاربری	راه‌اندازی و پایش سریع سیستم‌های تبرید و چیلر

شرح	مدل	Reference #	PCN
اختیاری: نمایشگر/کی‌پد	ECD-002	807657	097712
کابل بین EC3 و ECD-002 (یا CAT5 RJ45)	ECC-N30	807861	097713

برای جلوگیری از خطای اپراتور، از رنگ‌بندی استاندارد کابل شبکه RJ45 استفاده کنید و مسیر کابل را از منابع نویز دور نگه دارید. نصب پنلی با درزبند مناسب انجام شود تا نفوذ رطوبت در محیط‌های سردخانه‌ای به حداقل برسد. برای سیستم‌های دارای شیر انبساط الکترونیکی، مشاهده LED باز/بسته روی HMI راهنمای سریع عیب‌یابی است؛ آلارم‌ها قبل از تحویل پروژه روی کنترلر تنظیم و تست شوند.
