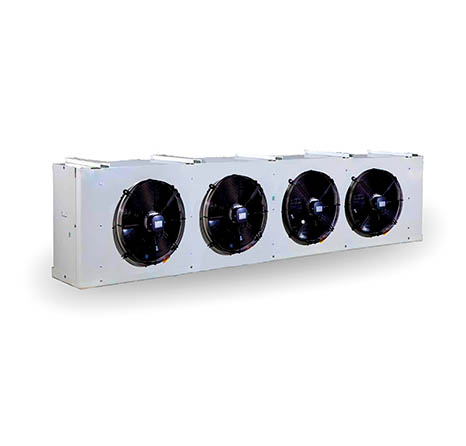

اواپراتور سردخانه آسه مدل ACE450.8.4

4×500 mm | ΔT=8°C, TR=0°C → ظرفیت مرجع 57.5 kW

ACE450.8.4 اواپراتور مکعبی چهار‌فن  ۵۰۰ میلی‌متری با آرایش جریان Draw-through برای سردخانه‌های بالای صفر، زیر صفر و تونل‌های سبک انجماد است. در شرایط مرجع ΔT=8°C و TR=0°C، ظرفیت نامی این مدل 57.5 kW است. دیفراست الکتریکی با المنت‌های ضدزنگ AISI 321 (با امکان افزودن المنت زیر سینی درین) و فن‌های محوری ebm با تیغه‌های HyBlade و کلاس حفاظتی IP54، یخ‌زدایی یکنواخت و دبی هوای پایدار را تضمین می‌کند. پخش‌کن Sporlan، توزیع دقیق مبرد را بین مدارهای کویل برقرار می‌کند. این سری در بازه دمایی +12 تا −50°C و با فاصله فین 4.5/7/10 mm تولید می‌شود و با اغلب گازهای مبرد متداول سازگار است. کاربردها: صنایع غذایی/پروتئینی، پیش‌سرد، اتاق‌های زیرصفر بزرگ، تونل‌های سبک انجماد و یکپارچه با چیلرهای فرآیندی.

۵ مزیت کلیدی

  • 1) ظرفیت 57.5 kW @ ΔT=8/TR=0 → مناسب اتاق‌های متوسط تا بزرگ.
  • 2) چهار فن 500 mm → یکنواختی دما، پرتاب هوا بیشتر و کاهش نقاط داغ/سرد.
  • 3) دیفراست AISI 321 + امکان المنت زیر سینی درین → یخ‌زدایی سریع و همگن.
  • 4) فن ebm HyBlade (IP54) → راندمان آیرودینامیکی، صدای کنترل‌شده و دوام بالا.
  • 5) انعطاف طراحی با فین 4.5/7/10 mm و بازه دمایی +12 … −50°C.

توضیح مهندسی و معیار انتخاب

1) تعیین ظرفیت: بار برودتی اتاق (حسوس/نهان) را محاسبه و ضریب انتخاب اواپراتور را با توجه به نسبت دمای کویل به دمای اتاق در نظر بگیرید. در شرایط مرجع ΔT=8 و TR=0، ظرفیت نامی 57.5 kW ملاک است. برای شرایط فریزر مانند TR=−18°C با ΔT=7°C، ظرفیت این مدل در کاتالوگ ارائه نشده (—)؛ در این سناریو به مدل‌های هم‌سری با ظرفیت معادل یا بزرگ‌تر رجوع کنید و از ضرایب تصحیح (Fc/FR) استفاده نمایید.
2) انتخاب فین: بالای صفر → 4.5 یا 7 mm؛ زیر صفر/رطوبت بالا → 7 یا 10 mm به‌منظور کاهش یخ‌بستگی و حفظ دبی هوا.
3) هیدرولیک مبرد و کویل: لوله مسی 5/8" با آرایش مثلثی (Wide-Staggered) و اکسپند مکانیکی در فین آلومینیومی یقه‌دار، افت فشار سمت هوا را پایین نگه داشته و برگشت روغن را پایدار می‌کند. استفاده از فیلتر درایر و پوسته فیلتر در خط مایع توصیه می‌شود.
4) کنترل و ایمنی: بهره‌گیری از کنترلر سیستم‌های برودتی، ترموستات مکانیکی / دیجیتالی، سوئیچ فشار، شیر اطمینان و شیرهای قطع‌و‌وصل مانند گلوب ولو توصیه می‌شود. لرزش خط را با لرزه‌گیر کنترل کنید و بازگشت روغن را با جداکننده روغن پایدار نگه دارید. تنظیم انبساط مبرد با شیر انبساط و در صورت نیاز سوزن شیر انبساط انجام شود.
5) تغذیه و الکتریک: این رده معمولاً با فن‌های 1PH/220–240V/50Hz و نیز گزینه‌های 3PH/380–420V/50Hz عرضه می‌شود (بسته به تیپ فن). هنگام سفارش، ولتاژ پروژه را دقیق اعلام کنید.

۱۰ ویژگی فنی برجسته

ویژگی شرح
1) ظرفیت مرجع 57.5 kW @ ΔT=8°C, TR=0°C
2) فن/قطر 4×500 mm محوری، آرایش Draw-through
3) فاصله فین قابل انتخاب: 4.5 / 7 / 10 mm
4) دیفراست الکتریکی با المنت‌های AISI 321 + امکان المنت زیر سینی درین
5) پخش‌کن مبرد Sporlan با نازل‌های قابل‌تعویض (توزیع یکنواخت)
6) فن و حفاظت ebm HyBlade، کلاس حفاظت IP54
7) کویل لوله مسی 5/8" + فین آلومینیومی یقه‌دار (اکسپند مکانیکی)
8) دامنه دمایی +12 … −50°C (بالای صفر تا تونل انجماد)
9) سازگاری مبرد سازگار با گازهای مبرد متداول (HFC/HCFC)
10) کشور سازنده ایران (گروه آسه تجارت آسیا)

جدول مشخصات ACE450.8.4

مدل تعداد×قطر فن ظرفیت مرجع ΔT / TR فاصله فین دیفراست دامنه دمایی ولتاژ فن
ACE450.8.4 4×500 mm 57.5 kW (مرجع) ΔT=8°C / TR=0°C 4.5 / 7 / 10 mm الکتریکی (AISI321) +12 … −50°C 1PH 220–240V 50Hz / 3PH 380–420V 50Hz
— 4×500 mm — ΔT=7°C / TR=−18°C ترجیحاً 7 یا 10 mm الکتریکی کاربری فریزر/تونل —

مقایسه نمونه‌ای سری ACE (فن 500mm)

مدل فن ظرفیت مرجع @ ΔT=8/TR=0 کاربری پیشنهادی
ACE350.6.4 3×500 41.1 kW اتاق‌های متوسط / زیر صفر سبک
ACE450.8.4 4×500 57.5 kW بالای صفر تا زیر صفر/تونل‌های سبک
ACE550.8.4 5×500 — حجم هوا/ظرفیت بالاتر

لینک‌های مفید و مرجع

سوالات متداول

✔️ ظرفیت ACE450.8.4 در شرایط مرجع چقدر است؟
در ΔT=8°C و TR=0°C ظرفیت مرجع 57.5 kW است.
✔️ برای TR=−18°C و ΔT=7°C چه کنیم؟
ظرفیت این مدل در این شرایط در دسترس نیست (—). از ضرایب تصحیح استفاده کرده و مدل جایگزین هم‌سری را با جدول ظرفیت انتخاب کنید.
✔️ با چه مبردهایی سازگار است؟
سازگار با HFC/HCFC و اغلب گازهای مبرد متداول (مانند R134a، R22، R407C).
✔️ فاصله فین مناسب برای فریزر چیست؟
۷ یا ۱۰ میلی‌متر برای کاهش یخ‌بستگی و حفظ دبی هوا توصیه می‌شود.
✔️ نوع دیفراست پیش‌فرض؟
دیفراست الکتریکی با المنت‌های AISI321؛ امکان نصب المنت زیر سینی درین.
✔️ مشخصات فن‌ها چیست؟
فن‌های ebm با تیغه‌های HyBlade و کلاس حفاظت IP54، دبی بالا و نویز کنترل‌شده فراهم می‌کنند.
✔️ ولتاژ تغذیه فن‌ها؟
1PH/220–240V/50Hz و در برخی تیپ‌ها 3PH/380–420V/50Hz (هنگام سفارش اعلام شود).
✔️ آیا برای اتاق‌های بلند مناسب است؟
بله، چهار فن 500mm با پرتاب کافی و جریان Draw-through برای فضاهای مرتفع نیز مناسب است (با رعایت محاسبات دبی).
✔️ چه اقلام کنترلی/حفاظتی توصیه می‌شود؟
کنترلر، ترموستات مکانیکی/دیجیتال، سوئیچ فشار، شیر اطمینان، لرزه‌گیر، جداکننده روغن، فیلتر درایر و پوسته فیلتر.
به‌دلیل نوسان بازار، لطفاً قبل از خرید استعلام قیمت روز بگیرید.
