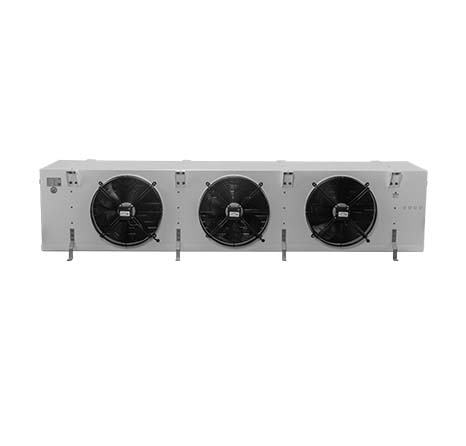

اواپراتور سردخانه آسه مدل ACE363.8.4

3×630 mm | ΔT=8°C, TR=0°C → ظرفیت مرجع 80.2 kW

اواپراتور سردخانه سه فن یکی از رایج‌ترین تجهیزات تبرید سردخانه‌ای است که با استفاده از سه فن محوری، هوای سرد را به‌صورت یکنواخت در فضای سردخانه توزیع می‌کند. این مدل برای سردخانه‌های متوسط و بزرگ طراحی شده و نقش مهمی در حفظ دمای پایدار و کیفیت نگهداری محصولات دارد.
ACE363.8.4 اواپراتور مکعبی سه‌فن ۶۳۰ میلی‌متری با آرایش جریان Draw-through است که برای سردخانه‌های بالای صفر، زیر صفر و فضاهای با بار برودتی متوسط تا زیاد توسعه یافته. در شرایط مرجع ΔT=8°C و TR=0°C، ظرفیت نامی دستگاه 80.2 kW است. به‌کارگیری المنت‌های دیفراست AISI 321 (با امکان افزودن المنت زیر سینی درین) همراه با فن‌های محوری ebm مجهز به تیغه‌های HyBlade و درجه حفاظتی IP54، یخ‌زدایی سریع و دبی هوای پایدار را تضمین می‌کند. پخش‌کن Sporlan به‌کمک نازل‌های قابل‌تعویض، توزیع یکنواخت مبرد را میان مدارهای کویل برقرار می‌سازد. این سری در بازه دمایی +12 تا −50°C و با فاصله فین 4.5/7/10 mm عرضه می‌شود و با اغلب گازهای مبرد متداول سازگار است. کاربردها: اتاق‌های نگهداری، پیش‌سرد، زیرصفر، خطوط فرآوری و یکپارچه‌سازی در چیلرهای صنعتی.

۵ مزیت کلیدی

  • 1) ظرفیت 80.2 kW @ ΔT=8/TR=0 → پاسخ‌گو برای سالن‌های متوسط/بزرگ.
  • 2) سه فن 630 mm → پرتاب و پوشش هوای گسترده با افت فشار کم سمت هوا.
  • 3) دیفراست الکتریکی AISI 321 + المنت زیر سینی → یخ‌زدایی همگن، کاهش زمان توقف.
  • 4) فن ebm HyBlade (IP54) → راندمان آیرودینامیکی، نویز کنترل‌شده و دوام بالا.
  • 5) انتخاب‌پذیری فین 4.5/7/10 mm → تطبیق با اقلیم، رطوبت و سیکل‌های دیفراست.

توضیح مهندسی و معیار انتخاب

1) محاسبه ظرفیت: بر مبنای بار حسوس/نهان، برای شرایط مرجع ΔT=8, TR=0 ظرفیت 80.2 kW معیار است. برای فریزر با TR=−18°C و ΔT=7°C، ظرفیت این مدل در جدول مرجع مقداردهی نشده (—)؛ در چنین سناریوهایی با ضرایب تصحیح (Fc/FR) سراغ مدل‌های هم‌سری با ظرفیت معادل/بالاتر بروید.
2) انتخاب فین: بالای صفر → 4.5 یا 7 mm؛ زیرصفر/رطوبت بالا → 7 یا 10 mm به‌منظور کاهش یخ‌بستگی و حفظ دبی هوا.
3) کویل و هیدرولیک مبرد: کویل با لوله مسی 5/8" و آرایش Wide-Staggered در فین آلومینیومی یقه‌دار (اکسپند مکانیکی) افت فشار سمت هوا را پایین نگه می‌دارد و برگشت روغن را پایدار می‌کند. به‌عنوان الزامات خط مایع از فیلتر درایر و پوسته فیلتر استفاده کنید؛ لرزش‌ها را با لرزه‌گیر کاهش دهید و بازگشت روغن را با جداکننده روغن مدیریت کنید.
4) کنترل و ایمنی: استفاده از کنترلر سیستم‌های برودتی، ترموستات مکانیکی / دیجیتالی، سوئیچ فشار و شیر اطمینان توصیه می‌شود. برای قطع‌و‌وصل/تنظیم جریان از گلوب ولو استفاده کنید. انبساط را با شیر انبساط و در صورت نیاز سوزن شیر انبساط دقیق‌سازی کنید.
5) الکتریک و تغذیه فن: این رده عموماً با فن‌های 3PH/380–420V/50Hz عرضه می‌شود؛ در برخی تیپ‌ها گزینه 1PH/220–240V/50Hz نیز وجود دارد. ولتاژ پروژه را هنگام سفارش اعلام کنید.

۱۰ ویژگی فنی برجسته

ویژگی شرح
1) ظرفیت مرجع 80.2 kW @ ΔT=8°C, TR=0°C
2) فن/قطر 3×630 mm محوری، آرایش Draw-through
3) فاصله فین قابل انتخاب: 4.5 / 7 / 10 mm
4) دیفراست الکتریکی با المنت‌های AISI 321 + امکان المنت زیر سینی درین
5) پخش‌کن مبرد Sporlan با نازل‌های قابل‌تعویض (توزیع یکنواخت مبرد)
6) فن و حفاظت ebm HyBlade، کلاس حفاظت IP54
7) کویل لوله مسی 5/8" + فین آلومینیومی یقه‌دار (اکسپند مکانیکی)
8) دامنه دمایی +12 … −50°C (بالای صفر تا تونل انجماد)
9) سازگاری مبرد سازگار با گازهای مبرد HFC/HCFC (از جمله R134a/R22/R407C)
10) کشور سازنده ایران (گروه آسه تجارت آسیا)

جدول مشخصات ACE363.8.4

مدل تعداد×قطر فن ظرفیت مرجع ΔT / TR فاصله فین دیفراست دامنه دمایی ولتاژ فن
ACE363.8.4 3×630 mm 80.2 kW (مرجع) ΔT=8°C / TR=0°C 4.5 / 7 / 10 mm الکتریکی (AISI321) +12 … −50°C 3PH 380–420V 50Hz (در برخی تیپ‌ها 1PH 220–240V 50Hz)
— 3×630 mm — ΔT=7°C / TR=−18°C ترجیحاً 7 یا 10 mm الکتریکی کاربری فریزر/تونل —

مقایسه نمونه‌ای سری ACE (فن 630mm)

مدل فن ظرفیت مرجع @ ΔT=8/TR=0 کاربری پیشنهادی
ACE263.6.4 2×630 49.5 kW اتاق‌های متوسط (بالای صفر تا زیرصفر)
ACE363.8.4 3×630 80.2 kW ظرفیت/دبی هوای بالاتر برای سالن‌های بزرگ‌تر
ACE463.8.4 4×630 — پوشش هوای بسیار گسترده/ظرفیت بیشتر

لینک‌های مفید و مرجع

سوالات متداول

✔️ ظرفیت ACE363.8.4 در شرایط مرجع چقدر است؟
در ΔT=8°C و TR=0°C ظرفیت مرجع 80.2 kW است.
✔️ در ΔT=7 و TR=−18 ظرفیت اعلام‌شده دارد؟
خیر؛ در کاتالوگ این مدل برای این شرایط مقدار ارائه نشده (—). از مدل جایگزین هم‌سری با ضرایب تصحیح استفاده کنید.
✔️ با چه مبردهایی سازگار است؟
HFC/HCFC شامل اغلب گازهای مبرد متداول (R134a، R22، R407C).
✔️ فاصله فین مناسب برای فریزر چیست؟
۷ یا ۱۰ میلی‌متر جهت کاهش یخ‌بستگی و حفظ دبی هوا.
✔️ نوع دیفراست؟
الکتریکی با المنت‌های استنلس AISI321 و امکان المنت زیر سینی درین.
✔️ مشخصات فن‌ها چیست؟
فن‌های ebm با تیغه‌های HyBlade و کلاس حفاظت IP54؛ دبی بالا و نویز کنترل‌شده.
✔️ ولتاژ تغذیه فن‌ها؟
عموماً 3PH/380–420V/50Hz؛ برخی تیپ‌ها 1PH/220–240V/50Hz.
✔️ چه اقلام کنترلی/حفاظتی پیشنهاد می‌شود؟
کنترلر برودتی، ترموستات مکانیکی/دیجیتال، سوئیچ فشار، شیر اطمینان، لرزه‌گیر، جداکننده روغن، فیلتر درایر و پوسته فیلتر.
به‌دلیل نوسان بازار، لطفاً قبل از خرید استعلام قیمت روز بگیرید.
