اواپراتور سردخانه, ACE340.6.4, اواپراتور آسه, 3×400mm, ظرفیت 20.9kW, ΔT=8, TR=0, ΔT=7, TR=-18, دیفراست الکتریکی AISI321, فن ebm IP54 HyBlade, پخش‌کن Sporlan, فاصله فین 4.5/7/10, دامنه دمایی +12 تا −50, چیلر صنعتی, تجهیزات سرمایشی, گاز مبرد, فیلتر درایر, پوسته فیلتر, سوئیچ فشار, شیر اطمینان, گلوب ولو, لرزه گیر, جداکننده روغن, سوزن شیر انبساط, MTM Part
ظرفیت 20.9 kW در بخش فن‌های 400mm (ردیف 66.5→26.0/20.9 kW برای ترکیب‌های 400mm)، بازه دمایی +12…−50°C، فاصله فین 4.5/7/10 mm، جریان هوا Draw-through، فن ebm با تیغه HyBlade و کلاس IP54، دیفراست الکتریکی با المنت AISI321 و امکان المنت زیر سینی درین، پخش‌کن Sporlan با نازل‌های قابل‌تعویض، قواعد ضرایب تصحیح ظرفیت (Fc/FR)، لوله مسی 5/8" و آرایش مثلثی (Wide Staggered) و اکسپند مکانیکی در فین‌های آلومینیومی یقه‌دار، گزینه‌های تغذیه 1PH/3PH برای رده 400mm. :contentReference[oaicite:0]{index=0} :contentReference[oaicite:1]{index=1} :contentReference[oaicite:2]{index=2} :contentReference[oaicite:3]{index=3} :contentReference[oaicite:4]{index=4} :contentReference[oaicite:5]{index=5}

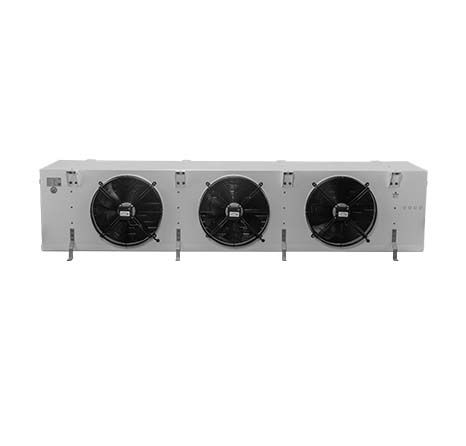

اواپراتور سردخانه آسه مدل ACE340.6.4
3×400 mm | ΔT=8°C, TR=0°C → ظرفیت 20.9 kW
ACE340.6.4 اواپراتور مکعبی سه‌فن ۴۰۰ میلی‌متری برای سردخانه‌های بالای صفر، زیر صفر و تونل‌های انجماد است. در شرایط مرجع
ΔT=8°C و
TR=0°C، ظرفیت مرجع این مدل
20.9 kW است (جدول سری 400 mm).
:contentReference[oaicite:6]{index=6} جریان هوا به‌صورت
Draw-through از روی کویل عبور می‌کند تا یکنواختی دما و انتقال حرارت مؤثر تضمین شود.
:contentReference[oaicite:7]{index=7} دیفراست الکتریکی با المنت‌های ضدزنگ
AISI 321 (امکان افزودن المنت زیر سینی درین) برفک‌زدایی سریع و همگن را فراهم می‌کند.
:contentReference[oaicite:8]{index=8} :contentReference[oaicite:9]{index=9} فن‌های محوری
ebm با تیغههای
HyBlade و کلاس حفاظتی
IP54 دوام و صدای کارکرد بهینه ارائه می‌کنند.
:contentReference[oaicite:10]{index=10} پخش‌کن
Sporlan با نازل‌های قابل‌تعویض، توزیع یکنواخت
گاز مبرد را بین مدارهای کویل تضمین می‌کند.
:contentReference[oaicite:11]{index=11} سری ACE در بازه دمایی
+12 تا −50°C و با فاصله فین
4.5/7/10 mm تولید میشود؛ سازگار با تمامی مبردهای HFC/HCFC.
:contentReference[oaicite:12]{index=12} کاربردها: صنایع غذایی/پروتئینی، پیش‌سرد، انبارهای بزرگ و
چیلرهای فرآیندی.
۵ مزیت کلیدی
- 1) ظرفیت مرجع 20.9 kW @ ΔT=8/TR=0 برای اتاق‌های متوسط تا بزرگ. :contentReference[oaicite:13]{index=13}
- 2) سه فن 400 mm → پرتاب و توزیع هوا یکنواخت، کاهش نقاط داغ/سرد.
- 3) دیفراست AISI 321 + امکان المنت زیر سینی درین → یخ‌زدایی سریع و مطمئن. :contentReference[oaicite:14]{index=14} :contentReference[oaicite:15]{index=15}
- 4) فن ebm HyBlade (IP54) → نویز کمتر و عملکرد پایدار در محیط‌های مرطوب/سرد. :contentReference[oaicite:16]{index=16}
- 5) انعطاف طراحی با فین 4.5/7/10 mm و بازه دمایی +12 … −50°C. :contentReference[oaicite:17]{index=17}
توضیح مهندسی و معیار انتخاب
ظرفیت مرجع: ابتدا بار برودتی اتاق (حسوس/نهان) را محاسبه کنید. برای شرایط فریزر با TR=-18°C و ΔT=7°C، ظرفیت موردنیاز را طبق کاتالوگ بر ضریب Fc تقسیم و در FR ضرب کنید و سپس با جدول ظرفیت رده 400 mm تطبیق دهید. :contentReference[oaicite:18]{index=18}
انتخاب فین: بالای صفر → 4.5 یا 7 mm؛ زیر صفر → 7 یا 10 mm برای کاهش یخبستگی و حفظ دبی هوا. :contentReference[oaicite:19]{index=19}
کویل و افت فشار: لوله مسی 5/8" با آرایش مثلثی (Wide Staggered) و اکسپند مکانیکی در فین آلومینیومی یقه‌دار → افت فشار کمتر سمت هوا و برگشت روغن پایدار. :contentReference[oaicite:20]{index=20}
تأمین توان فن: در سری 400 mm، مدل‌ها با 1PH/220–240V/50Hz و برخی نیز با 3PH/380–420V/50Hz عرضه می‌شوند؛ هنگام سفارش، ولتاژ پروژه را اعلام کنید. :contentReference[oaicite:21]{index=21}
کنترل و ایمنی: توصیه به استفاده از کنترلر سیستم‌های برودتی، ترموستات مکانیکی / دیجیتالی، سوئیچ فشار و شیر اطمینان. در خط مایع از پوسته فیلتر و فیلتر درایر استفاده کنید؛ لرزش را با لرزهگیر و بازگشت روغن را با جداکننده روغن پایدار نگه دارید.
۱۰ ویژگی فنی برجسته
| ویژگی |
شرح |
| 1) ظرفیت مرجع |
20.9 kW @ ΔT=8°C, TR=0°C. :contentReference[oaicite:22]{index=22} |
| 2) فن/قطر |
3×400 mm محوری (Draw-through). :contentReference[oaicite:23]{index=23} |
| 3) فاصله فین |
قابل انتخاب: 4.5 / 7 / 10 mm. :contentReference[oaicite:24]{index=24} |
| 4) دیفراست |
الکتریکی با المنت‌های AISI 321 + امکان المنت زیر سینی درین. :contentReference[oaicite:25]{index=25} :contentReference[oaicite:26]{index=26} |
| 5) پخش‌کن |
Sporlan با نازل‌های قابل‌تعویض (توزیع دقیق مبرد). :contentReference[oaicite:27]{index=27} |
| 6) فن و حفاظت |
ebm HyBlade، کلاس حفاظت IP54. :contentReference[oaicite:28]{index=28} |
| 7) کویل |
لوله مسی 5/8" + فین آلومینیومی یقه‌دار (اکسپند مکانیکی). :contentReference[oaicite:29]{index=29} |
| 8) دامنه دمایی |
+12 … −50°C (بالای صفر تا تونل انجماد). :contentReference[oaicite:30]{index=30} |
| 9) تغذیه فن 400mm |
عمدتاً 1PH/220–240V/50Hz و در برخی ظرفیت‌ها 3PH/380–420V/50Hz. :contentReference[oaicite:31]{index=31} |
| 10) کشور سازنده |
ایران (گروه آسه تجارت آسیا). :contentReference[oaicite:32]{index=32} |
جدول مشخصات ACE340.6.4
| مدل |
تعداد×قطر فن |
ظرفیت مرجع |
ΔT / TR |
فاصله فین |
دیفراست |
دامنه دمایی |
ولتاژ فن |
| ACE340.6.4 |
3×400 mm |
20.9 kW (مرجع) |
ΔT=8°C / TR=0°C |
4.5 / 7 / 10 mm |
الکتریکی (AISI321) |
+12 … −50°C |
1PH 220–240V 50Hz / 3PH 380–420V 50Hz |
| — |
3×400 mm |
— |
ΔT=7°C / TR=-18°C |
ترجیحاً 7 یا 10 mm |
الکتریکی |
کاربری فریزر/تونل |
— |
مقایسه نمونه‌ای سری ACE (فن 400mm)
| مدل |
فن |
ظرفیت مرجع @ ΔT=8/TR=0 |
کاربری پیشنهادی |
| ACE240.6.4 |
2×400 |
13.5 kW |
اتاق‌های متوسط |
| ACE340.6.4 |
3×400 |
20.9 kW |
بالای صفر تا زیر صفر/تونل‌های سبک |
| ACE440.6.4 |
4×400 |
— |
حجم هوا/ظرفیت بالاتر |
لینک‌های مفید و مرجع
سوالات متداول
✔️ ظرفیت ACE340.6.4 در شرایط مرجع چقدر است؟
در ΔT=8°C و TR=0°C ظرفیت مرجع 20.9 kW است. :contentReference[oaicite:33]{index=33}
✔️ اگر TR=-18°C و ΔT=7°C باشد چه کنیم؟
با استفاده از ضرایب تصحیح Fc/FR ظرفیت را محاسبه و سپس مدل را از جدول سری 400mm انتخاب کنید. :contentReference[oaicite:34]{index=34}
✔️ با چه مبردهایی سازگار است؟
HFC/HCFC و اغلب
گازهای مبرد متداول.
:contentReference[oaicite:35]{index=35}✔️ فاصله فین مناسب برای فریزر چیست؟
۷ یا ۱۰ میلیمتر برای کاهش یخبستگی و حفظ دبی هوا پیشنهاد میشود. :contentReference[oaicite:36]{index=36}
✔️ نوع دیفراست پیش‌فرض؟
دیفراست الکتریکی با المنت‌های AISI321؛ امکان المنت زیر سینی درین. :contentReference[oaicite:37]{index=37} :contentReference[oaicite:38]{index=38}
✔️ مشخصات فن‌ها؟
ebm با تیغههای HyBlade، کلاس حفاظت IP54 و نویز کنترل‌شده. :contentReference[oaicite:39]{index=39}
✔️ ولتاژ تغذیه فن‌ها؟
1PH/220–240V/50Hz و در برخی ترکیب‌ها 3PH/380–420V/50Hz. :contentReference[oaicite:40]{index=40}
✔️ جریان هوا چگونه است؟
به‌صورت Draw-through از روی کویل برای توزیع یکنواخت دما. :contentReference[oaicite:41]{index=41}
✔️ کشور سازنده؟
ایران (گروه آسه تجارت آسیا). :contentReference[oaicite:42]{index=42}
✔️ چه لوازم جانبی برای کنترل/حفاظت پیشنهاد میشود؟
فیلتر درایر، پوسته فیلتر، کنترلر، ترموستات مکانیکی/دیجیتال، سوئیچ فشار، شیر اطمینان، لرزهگیر و جداکننده روغن.
