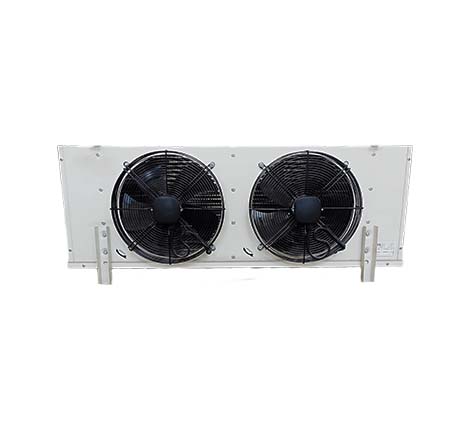

اواپراتور سردخانه دو فن 630میلیمتر

تماس بگیرید
✔️یخ‌زدایی یکنواخت
✔️ پرتاب هوا و یکنواختی دما
✔️پوشش اتاق‌های متوسط تا بزرگ
✔️دوام بالا در محیط‌های سرد/مرطوب
✔️سازگار با گازهای مبرد متداول
✔️ساخت ایران
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

اواپراتور سردخانه, ACE263.6.4, اواپراتور آسه, 2×630mm, ظرفیت 49.5kW, ΔT=8, TR=0, ΔT=7, TR=-18, دیفراست الکتریکی AISI321, فن ebm IP54 HyBlade, پخش‌کن Sporlan, فاصله فین 4.5/7/10, دامنه دمایی +12 تا −50, Draw-through, چیلر, تجهیزات سرمایشی, گاز مبرد, فیلتر درایر, پوسته فیلتر, سوئیچ فشار, شیر اطمینان, گلوب ولو, لرزه‌گیر, جداکننده روغن, سوزن شیر انبساط, MTM Part

اواپراتور سردخانه آسه مدل ACE263.6.4

2×630 mm | ΔT=8°C, TR=0°C → ظرفیت مرجع 49.5 kW

ACE263.6.4 اواپراتور مکعبی دو‌فن ۶۳۰ میلی‌متری با آرایش جریان Draw-through برای سردخانه‌های بالای صفر و زیر صفرِ متوسط تا بزرگ طراحی شده است. در شرایط مرجع ΔT=8°C و TR=0°C، ظرفیت نامی دستگاه 49.5 kW است. دیفراست الکتریکی با المنت‌های ضدزنگ AISI 321 (با امکان افزودن المنت زیر سینی درین) و فن‌های محوری ebm با تیغه‌های HyBlade و کلاس حفاظتی IP54، یخ‌زدایی یکنواخت و دبی هوای پایدار را تضمین می‌کند. پخش‌کن Sporlan توزیع دقیق مبرد را میان مدارهای کویل برقرار می‌کند. این سری در بازه دمایی +12 تا −50°C و با فاصله فین 4.5/7/10 mm عرضه می‌شود و با اغلب گازهای مبرد متداول سازگار است. کاربردها: صنایع غذایی/پروتئینی، پیش‌سرد، اتاق‌های زیرصفر، تونل‌های سبک انجماد و یکپارچه‌سازی با چیلرهای فرآیندی.

۵ مزیت کلیدی

  • 1) ظرفیت 49.5 kW @ ΔT=8/TR=0 → پوشش اتاق‌های متوسط تا بزرگ.
  • 2) دو فن 630 mm → پرتاب هوا و یکنواختی دما با افت فشار کم سمت هوا.
  • 3) دیفراست AISI 321 + امکان المنت زیر سینی → یخ‌زدایی سریع و همگن.
  • 4) فن ebm HyBlade (IP54) → راندمان آیرودینامیکی و دوام بالا در محیط‌های سرد/مرطوب.
  • 5) انعطاف طراحی با فین 4.5/7/10 mm و بازه دمایی +12 … −50°C.

توضیح مهندسی و معیار انتخاب

1) تعیین ظرفیت: بار برودتی حسوس/نهان را محاسبه کنید. برای شرایط مرجع ΔT=8 و TR=0، ظرفیت نامی 49.5 kW ملاک است. برای فریزر با TR=−18°C و ΔT=7°C، ظرفیت این مدل در کاتالوگ مقداردهی نشده (—)؛ در این حالت با ضرایب تصحیح (Fc/FR) سراغ مدل‌های هم‌سری با ظرفیت معادل یا بالاتر بروید.
2) انتخاب فین: بالای صفر → 4.5 یا 7 mm؛ زیر صفر/رطوبت بالا → 7 یا 10 mm جهت کاهش یخ‌بستگی و حفظ دبی هوا.
3) هیدرولیک مبرد و کویل: لوله مسی 5/8" با آرایش مثلثی (Wide-Staggered) و اکسپند مکانیکی در فین آلومینیومی یقه‌دار، افت فشار سمت هوا را پایین نگه داشته و برگشت روغن را پایدار می‌کند. استفاده از فیلتر درایر و پوسته فیلتر در خط مایع توصیه می‌شود؛ لرزش خط را با لرزه‌گیر کنترل و بازگشت روغن را با جداکننده روغن стабیل کنید.
4) کنترل و ایمنی: به‌کارگیری کنترلر سیستم‌های برودتی، ترموستات مکانیکی / دیجیتالی، سوئیچ فشار و شیر اطمینان توصیه می‌شود. قطع‌و‌وصل و کنترل جریان با گلوب ولو. تنظیم انبساط مبرد با شیر انبساط و در صورت نیاز سوزن شیر انبساط انجام شود.
5) تغذیه و الکتریک: این رده معمولاً با فن‌های 3PH/380–420V/50Hz عرضه می‌شود؛ در برخی تیپ‌ها گزینه 1PH/220–240V/50Hz نیز وجود دارد. پیش از سفارش، ولتاژ پروژه را اعلام کنید.

۱۰ ویژگی فنی برجسته

ویژگی شرح
1) ظرفیت مرجع 49.5 kW @ ΔT=8°C, TR=0°C
2) فن/قطر 2×630 mm محوری، آرایش Draw-through
3) فاصله فین قابل انتخاب: 4.5 / 7 / 10 mm
4) دیفراست الکتریکی با المنت‌های AISI 321 + امکان المنت زیر سینی درین
5) پخش‌کن مبرد Sporlan با نازل‌های قابل‌تعویض (توزیع یکنواخت)
6) فن و حفاظت ebm HyBlade، کلاس حفاظت IP54
7) کویل لوله مسی 5/8" + فین آلومینیومی یقه‌دار (اکسپند مکانیکی)
8) دامنه دمایی +12 … −50°C (بالای صفر تا تونل انجماد)
9) سازگاری مبرد سازگار با گازهای مبرد متداول (HFC/HCFC)
10) کشور سازنده ایران (گروه آسه تجارت آسیا)

جدول مشخصات ACE263.6.4

مدل تعداد×قطر فن ظرفیت مرجع ΔT / TR فاصله فین دیفراست دامنه دمایی ولتاژ فن
ACE263.6.4 2×630 mm 49.5 kW ΔT=8°C / TR=0°C 4.5 / 7 / 10 mm الکتریکی (AISI321) +12 … −50°C 3PH 380–420V 50Hz (در برخی تیپ‌ها 1PH 220–240V 50Hz)
— 2×630 mm — ΔT=7°C / TR=−18°C ترجیحاً 7 یا 10 mm الکتریکی کاربری فریزر/تونل —

مقایسه نمونه‌ای سری ACE (فن 630mm)

مدل فن ظرفیت مرجع @ ΔT=8/TR=0 کاربری پیشنهادی
ACE163.6.4 1×630 — اتاق‌های کوچک/پیش‌سرد
ACE263.6.4 2×630 49.5 kW بالای صفر تا زیر صفر
ACE363.6.4 3×630 — حجم هوا/ظرفیت بالاتر

لینک‌های مفید و مرجع

سوالات متداول

✔️ ظرفیت ACE263.6.4 در شرایط مرجع چقدر است؟
در ΔT=8°C و TR=0°C ظرفیت مرجع 49.5 kW است.
✔️ در ΔT=7 و TR=−18 چه ظرفیتی دارد؟
برای این شرایط در کاتالوگ این مدل مقدار ارائه نشده (—). از مدل جایگزین هم‌سری با ضرایب تصحیح استفاده کنید.
✔️ با چه مبردهایی سازگار است؟
سازگار با HFC/HCFC و اغلب گازهای مبرد متداول (از جمله R134a، R22 و R407C).
✔️ فاصله فین پیشنهادی برای فریزر چیست؟
۷ یا ۱۰ میلی‌متر برای کاهش یخ‌بستگی و حفظ دبی هوا.
✔️ نوع دیفراست پیش‌فرض؟
دیفراست الکتریکی با المنت‌های استنلس AISI321 و امکان المنت زیر سینی درین.
✔️ مشخصات فن‌ها چیست؟
فن‌های ebm با تیغه‌های HyBlade و کلاس حفاظت IP54؛ دبی بالا با نویز کنترل‌شده.
✔️ ولتاژ تغذیه فن‌ها؟
اغلب 3PH/380–420V/50Hz؛ در برخی تیپ‌ها 1PH/220–240V/50Hz نیز موجود است.
✔️ چه اقلام کنترلی/حفاظتی پیشنهاد می‌شود؟
کنترلر، ترموستات مکانیکی/دیجیتال، سوئیچ فشار، شیر اطمینان، لرزه‌گیر، جداکننده روغن، فیلتر درایر و پوسته فیلتر.
به‌دلیل نوسان بازار، لطفاً قبل از خرید استعلام قیمت روز بگیرید.
