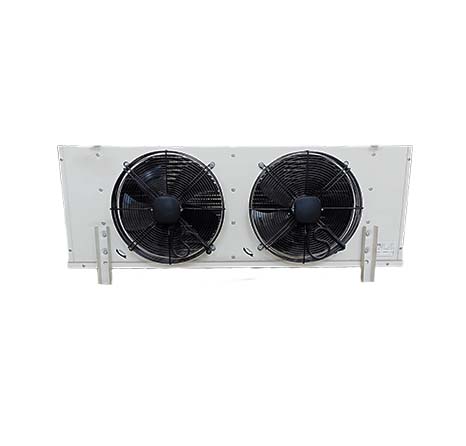

اواپراتور سردخانه آسه مدل ACE240.6.4
2×400 mm | ΔT=8°C, TR=0°C → ظرفیت 13.5 kW
ACE240.6.4 اواپراتور مکعبی دو‌فن ۴۰۰ میلی‌متری برای سردخانه‌های بالای صفر، زیر صفر و تونل‌های انجماد است. در شرایط مرجع
ΔT=8°C و
TR=0°C، ظرفیت این مدل
13.5 kW است (ردیف 400 mm جدول ظرفیت سری).
:contentReference[oaicite:7]{index=7} جریان هوا به‌صورت
Draw-through از روی کویل برای یکنواختی دما و انتقال حرارت مؤثر عبور می‌کند.
:contentReference[oaicite:8]{index=8} دیفراست الکتریکی با المنت‌های ضدزنگ
AISI 321 (با امکان المنت زیر سینی درین) برفک‌زدایی سریع و همگن را تضمین می‌کند.
:contentReference[oaicite:9]{index=9} فن‌های محوری
ebm با تیغههای
HyBlade و کلاس حفاظتی
IP54، صدای کمتر و دوام بالاتر در محیط‌های سرد/مرطوب فراهم می‌کنند.
:contentReference[oaicite:10]{index=10} پخش‌کن
Sporlan با نازل‌های قابل‌تعویض، توزیع یکنواخت
گاز مبرد را بین مدارهای کویل تضمین می‌نماید.
:contentReference[oaicite:11]{index=11} این سری در بازه دمایی
+12 تا −50°C و با فاصله فین
4.5/7/10 mm تولید میشود؛ سازگار با تمام مبردهای HFC/HCFC.
:contentReference[oaicite:12]{index=12} کاربردها: نگهداری مواد غذایی، صنایع لبنی/پروتئینی، پیش‌سرد، تونل انجماد و
چیلرهای فرآیندی.
۵ مزیت کلیدی
- 1) ظرفیت مرجع 13.5 kW @ ΔT=8/TR=0 برای اتاق‌های متوسط/بزرگ. :contentReference[oaicite:13]{index=13}
- 2) دو فن 400 mm → توزیع یکنواخت هوا و کاهش نقاط دمایی داغ/سرد.
- 3) دیفراست AISI 321 + امکان المنت زیر سینی درین → یخ‌زدایی سریع و مطمئن. :contentReference[oaicite:14]{index=14}
- 4) فن ebm HyBlade (IP54) → نویز کمتر و حفاظت بهتر در محیط‌های مرطوب. :contentReference[oaicite:15]{index=15}
- 5) انعطاف طراحی با فین 4.5/7/10 mm و بازه دمایی +12 … −50°C. :contentReference[oaicite:16]{index=16}
توضیح مهندسی و معیار انتخاب
ظرفیت مرجع: ابتدا بار برودتی اتاق (حسوس/نهان) را محاسبه کنید. اگر شرایط طراحی شما TR=-18°C و ΔT=7°C است، ظرفیت موردنیاز را مطابق کاتالوگ بر ضریب Fc تقسیم و در FR ضرب کنید و سپس با جدول ظرفیت سری 400 mm تطبیق دهید. :contentReference[oaicite:17]{index=17}
انتخاب فین: برای بالای صفر معمولاً 4.5 یا 7 mm و برای زیر صفر 7 یا 10 mm انتخاب میشود تا دفعات دیفراست کاهش یابد. :contentReference[oaicite:18]{index=18}
طراحی کویل: لوله مسی 5/8" با آرایش مثلثی (Wide Staggered) و اکسپند مکانیکی داخل فین آلومینیومی یقه‌دار → افت فشار کمتر سمت هوا و برگشت روغن پایدار. :contentReference[oaicite:19]{index=19}
تأمین توان فن: مطابق جدول 400 mm، مدل‌های این رده با 1PH/220–240V/50Hz و در برخی ظرفیت‌ها با 3PH/380–420V/50Hz عرضه می‌شوند؛ در زمان سفارش، ولتاژ پروژه را اعلام کنید. :contentReference[oaicite:20]{index=20}
کنترل و ایمنی توصیه‌شده: کنترلر سیستم‌های برودتی، ترموستات مکانیکی / دیجیتالی، سوئیچ فشار و شیر اطمینان. خط مایع را با پوسته فیلتر و فیلتر درایر محافظت کنید؛ لرزش را با لرزهگیر و مدیریت روغن را با جداکننده روغن کنترل نمایید.
۱۰ ویژگی فنی برجسته
| ویژگی |
شرح |
| 1) ظرفیت مرجع |
13.5 kW @ ΔT=8°C, TR=0°C. :contentReference[oaicite:21]{index=21} |
| 2) فن/قطر |
2×400 mm محوری (Draw-through). :contentReference[oaicite:22]{index=22} |
| 3) فاصله فین |
قابل انتخاب: 4.5 / 7 / 10 mm. :contentReference[oaicite:23]{index=23} |
| 4) دیفراست |
الکتریکی با المنت‌های AISI 321 + امکان المنت زیر سینی درین. :contentReference[oaicite:24]{index=24} |
| 5) پخش‌کن |
Sporlan با نازل‌های قابل‌تعویض (توزیع دقیق مبرد). :contentReference[oaicite:25]{index=25} |
| 6) فن و حفاظت |
ebm HyBlade، کلاس حفاظت IP54. :contentReference[oaicite:26]{index=26} |
| 7) کویل |
لوله مسی 5/8" + فین آلومینیومی یقه‌دار (اکسپند مکانیکی). :contentReference[oaicite:27]{index=27} |
| 8) دامنه دمایی |
+12 … −50°C (بالای صفر تا تونل انجماد). :contentReference[oaicite:28]{index=28} |
| 9) تغذیه فن 400mm |
1PH/220–240V/50Hz و برخی مدلها 3PH/380–420V/50Hz. :contentReference[oaicite:29]{index=29} |
| 10) کشور سازنده |
ایران (گروه آسه تجارت آسیا). :contentReference[oaicite:30]{index=30} |
جدول مشخصات ACE240.6.4
| مدل |
تعداد×قطر فن |
ظرفیت مرجع |
ΔT / TR |
فاصله فین |
دیفراست |
دامنه دمایی |
ولتاژ فن |
| ACE240.6.4 |
2×400 mm |
13.5 kW |
ΔT=8°C / TR=0°C |
4.5 / 7 / 10 mm |
الکتریکی (AISI321) |
+12 … −50°C |
1PH 220–240V 50Hz / 3PH 380–420V 50Hz |
| — |
2×400 mm |
— |
ΔT=7°C / TR=-18°C |
ترجیحاً 7 یا 10 mm |
الکتریکی |
کاربری فریزر/تونل |
— |
مقایسه نمونه‌ای سری ACE (فن 400mm)
| مدل |
فن |
ظرفیت مرجع @ ΔT=8/TR=0 |
کاربری پیشنهادی |
| ACE140.6.4 |
1×400 |
7.1 kW |
اتاق‌های کوچک/پیش‌سرد |
| ACE240.6.4 |
2×400 |
13.5 kW |
بالای صفر تا زیر صفر |
| ACE340.6.4 |
3×400 |
— |
حجم هوا/ظرفیت بالاتر |
لینک‌های مفید و مرجع
سوالات متداول
✔️ ظرفیت ACE240.6.4 در شرایط مرجع چقدر است؟
در ΔT=8°C و TR=0°C ظرفیت مرجع 13.5 kW است. :contentReference[oaicite:31]{index=31}
✔️ اگر TR=-18°C و ΔT=7°C باشد چه کنیم؟
ظرفیت را با ضرایب تصحیح کاتالوگ (Fc/FR) محاسبه و سپس مدل را از جدول سری 400mm انتخاب کنید. :contentReference[oaicite:32]{index=32}
✔️ با چه مبردهایی سازگار است؟
HFC/HCFC شامل
R134a،
R22 و
R407C.
:contentReference[oaicite:33]{index=33}✔️ فاصله فین مناسب برای فریزر چیست؟
۷ یا ۱۰ میلیمتر برای کاهش یخبستگی و حفظ دبی هوا پیشنهاد میشود. :contentReference[oaicite:34]{index=34}
✔️ نوع دیفراست پیش‌فرض؟
الکتریکی با المنت‌های AISI321؛ امکان افزودن المنت زیر سینی درین. :contentReference[oaicite:35]{index=35}
✔️ فن و کلاس حفاظت؟
ebm با تیغه HyBlade و کلاس حفاظت IP54. :contentReference[oaicite:36]{index=36}
✔️ جریان هوا چگونه است؟
به‌صورت Draw-through از روی کویل برای توزیع یکنواخت دما. :contentReference[oaicite:37]{index=37}
✔️ کشور سازنده؟
ایران (گروه آسه تجارت آسیا). :contentReference[oaicite:38]{index=38}
✔️ چه لوازم جانبی برای کنترل/حفاظت توصیه میشود؟
فیلتر درایر، پوسته فیلتر، کنترلر برودتی، ترموستات مکانیکی/دیجیتال، سوئیچ فشار، شیر اطمینان، لرزهگیر و جداکننده روغن.
✔️ آیا این مدل برای اتاق‌های بلند مناسب است؟
با دو فن 400mm و جریان Draw-through، برای فضاهای مرتفع هم به‌شرط محاسبه دبی هوا مناسب است. :contentReference[oaicite:39]{index=39}
