اواپراتور سردخانه سه فن 300میلیمتر

تماس بگیرید
✔️ توزیع یکنواخت هوا
✔️فن‌های محوری ebm
✔️برای پوشش سردخانه‌های متوسط
✔️تضمین برفک‌زدایی یکنواخت
✔️انعطاف انتخاب برای بالای صفر/زیر صفر
✔️نویز کمتر و حفاظت در محیط‌های مرطوب/سرد
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

اواپراتور سردخانه, ACE230.4.4, اواپراتور آسه, 3×300mm, ظرفیت 8.6kW, ΔT=8, TR=0, ΔT=7, TR=-18, دیفراست الکتریکی AISI321, فن ebm IP54 HyBlade, پخش‌کن Sporlan, فاصله فین 4.5/7/10, دامنه دمایی +12 تا −50, چیلر صنعتی, تجهیزات سرمایشی, گاز مبرد, فیلتر درایر, پوسته فیلتر, سوئیچ فشار, شیر اطمینان, گلوب ولو, لرزه گیر, جداکننده روغن, سوزن شیر انبساط, MTM Part
دامنه دمایی +12…−50°C، فاصله فین 4.5/7/10 mm، Draw-through، سازگاری با HFC/HCFC، دیفراست الکتریکی با AISI321، فن‌های ebm با HyBlade و IP54، پخش‌کن Sporlan، مثال ضرایب تصحیح و جداول ظرفیت 300mm (عدد 8.6 در سری 300mm).

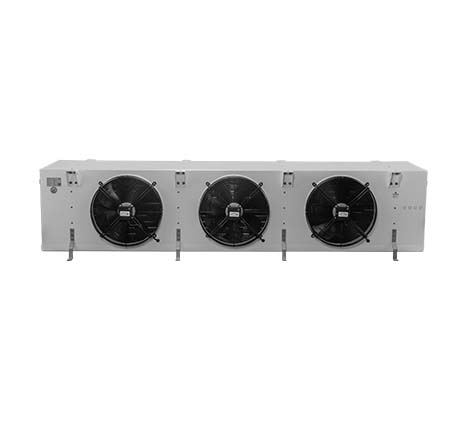

اواپراتور سردخانه آسه مدل ACE230.4.4

3×300 mm | ΔT=8°C, TR=0°C → ظرفیت 8.6 kW

ACE230.4.4 اواپراتور مکعبی سه‌فن ۳۰۰ میلی‌متری برای سردخانه‌های بالای صفر، زیر صفر و تونل‌های انجماد است. در شرایط مرجع ΔT=8°C و TR=0°C، ظرفیت اعلامی این مدل 8.6 kW است (مطابق جدول سری فن‌های ۳۰۰mm). در حالت فریزر با TR=-18°C و ΔT=7°C، ظرفیت با ضرایب تصحیح کاتالوگ محاسبه می‌شود. فن‌های محوری ebm با تیغه‌های HyBlade و کلاس حفاظتی IP54 جریان هوای Draw-through یکنواخت و کم‌صدا ایجاد می‌کنند. دیفراست الکتریکی با المنت‌های AISI 321 (امکان المنت زیر سینی درین) برفک‌زدایی یکنواخت را تضمین می‌کند. پخش‌کن Sporlan توزیع مبرد را بین مدارهای کویل متعادل می‌سازد. این سری در بازه دمایی +12 تا −50°C و فاصله فین 4.5/7/10 mm تولید می‌شود و با تمام گازهای مبرد متداول HFC/HCFC سازگار است. کاربردها: اتاق‌های نگهداری مواد غذایی، صنایع گوشتی/لبنی، پیش‌سرد، تونل انجماد و چیلر‌های فرآیندی.

۵ مزیت کلیدی

  • 1) ظرفیت مرجع 8.6 kW در ΔT=8 و TR=0 برای پوشش سردخانه‌های متوسط.
  • 2) سه فن 300 mm برای توزیع یکنواخت هوا و کاهش ΔT موضعی روی کویل.
  • 3) دیفراست AISI 321 با امکان 1–2 المنت زیر سینی درین → یخ‌زدایی سریع‌تر.
  • 4) فن ebm HyBlade (IP54) → نویز کمتر و حفاظت در محیط‌های مرطوب/سرد.
  • 5) بازه دمایی وسیع +12…−50°C و فین 4.5/7/10 mm → انعطاف انتخاب برای بالای صفر/زیر صفر.

توضیح مهندسی و معیار انتخاب

ظرفیت مرجع: برای طراحی، ابتدا بار برودتی اتاق را بر اساس بار محسوس/نهان محاسبه کرده و سپس با توجه به شرایط مرجع (ΔT=8, TR=0) به ظرفیت مرجع 8.6 kW این مدل رجوع کنید. برای شرایط فریزر (مثلاً TR=-18 و ΔT=7)، ظرفیت محاسبه‌شده را بر Fc تقسیم و در FR ضرب کنید، سپس با جداول ظرفیت سری 300mm تطبیق دهید.
انتخاب فین: برای بالای صفر معمولاً 4.5 یا 7 mm و برای زیر صفر 7 یا 10 mm پیشنهاد می‌شود تا تعداد دفعات دیفراست کاهش یابد.
هیدرولیک مبرد: لوله مسی 5/8" و آرایش مثلثی (Wide Staggered) باعث افت فشار کمتر سمت هوا و برگشت روغن پایدار می‌شود.
کنترل و ایمنی: استفاده از کنترلر سیستم‌های برودتی، ترموستات مکانیکی / دیجیتالی، سوئیچ فشار و شیر اطمینان توصیه می‌شود. خط مایع را با پوسته فیلتر و فیلتر درایر محافظت کنید؛ لرزش را با لرزه‌گیر و مدیریت روغن را با جداکننده روغن کنترل نمایید.

۱۰ ویژگی فنی برجسته

ویژگی شرح
1) ظرفیت مرجع 8.6 kW @ ΔT=8°C, TR=0°C.
2) فن/قطر 3×300 mm محوری (Draw-through).
3) فاصله فین قابل انتخاب: 4.5 / 7 / 10 mm.
4) دیفراست الکتریکی با المنت‌های AISI 321 + امکان المنت زیر سینی درین.
5) پخش‌کن Sporlan با نازل‌های قابل‌تعویض.
6) فن و حفاظت ebm HyBlade، کلاس حفاظتی IP54.
7) کویل لوله مسی 5/8" + فین آلومینیومی یقه‌دار (اکسپند مکانیکی).
8) دامنه دمایی +12 … −50°C (کاربری بالای صفر تا تونل انجماد).
9) ولتاژ فن‌ 300mm معمولاً 1PH/220–240V/50Hz (طبق جداول سری 300mm).
10) کشور سازنده ایران (گروه آسه تجارت آسیا).

جدول مشخصات ACE230.4.4

مدل تعداد×قطر فن ظرفیت مرجع ΔT / TR فاصله فین دیفراست دامنه دمایی ولتاژ فن
ACE230.4.4 3×300 mm 8.6 kW (مرجع) ΔT=8°C / TR=0°C 4.5 / 7 / 10 mm الکتریکی (AISI321) +12 … −50°C 1PH 220–240V 50Hz
— 3×300 mm — ΔT=7°C / TR=-18°C ترجیحاً 7 یا 10 mm الکتریکی کاربری فریزر/تونل —

مقایسه نمونه‌ای سری ACE (فن 300mm)

مدل فن ظرفیت مرجع @ ΔT=8/TR=0 کاربری پیشنهادی
ACE130.4.4 1×300 — اتاق‌های بالای صفر / پیش‌سرد
ACE230.4.4 3×300 8.6 kW بالای صفر تا زیر صفر
ACE330.4.4 3×300 (ظرفیت بالاتر) — حجم هوا بیشتر / اتاق‌های بزرگ

لینک‌های مفید و مرجع

سوالات متداول

✔️ ظرفیت ACE230.4.4 در شرایط مرجع چقدر است؟
در ΔT=8°C و TR=0°C ظرفیت مرجع 8.6 kW است.
✔️ برای TR=-18°C و ΔT=7°C چه باید کرد؟
ظرفیت را با ضرایب تصحیح کاتالوگ (Fc/FR) محاسبه و سپس مدل را از جدول انتخاب کنید.
✔️ با چه مبردهایی سازگار است؟
HFC/HCFC شامل R134a، R22 و R407C.
✔️ چه فاصله فینی برای فریزر مناسب است؟
۷ یا ۱۰ میلی‌متر برای کاهش یخ‌زدگی و حفظ دبی هوا پیشنهاد می‌شود.
✔️ نوع فن و کلاس حفاظت چیست؟
ebm با تیغه HyBlade، کلاس حفاظت IP54.
✔️ دیفراست پیش‌فرض چیست؟
الکتریکی با المنت‌های AISI321؛ امکان افزودن المنت زیر سینی درین.
✔️ جریان هوا چگونه است؟
به‌صورت Draw-through از روی کویل برای توزیع یکنواخت.
✔️ کشور سازنده؟
ایران (گروه آسه تجارت آسیا).
به‌دلیل نوسان بازار، لطفاً قبل از خرید استعلام قیمت روز بگیرید.
