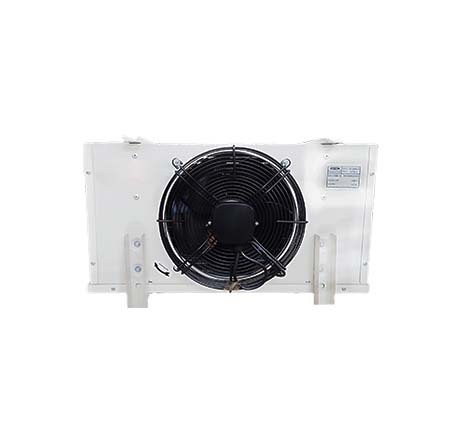

اواپراتور سردخانه آسه مدل ACE150.6.4

1×500 mm | ΔT=8°C, TR=0°C → ظرفیت 13.6 kW

۵ مزیت کلیدی

• 1) ظرفیت مرجع 13.6 kW @ ΔT=8/TR=0 برای اتاق‌های کوچک تا متوسط. :contentReference[oaicite:16]{index=16}
• 2) تک‌فن 500 mm با پرتاب متمرکز → نصب ساده، مصرف برق کمتر نسبت به چندفن هم‌ظرفیت.
• 3) دیفراست AISI 321 + امکان المنت زیر سینی درین → یخ‌زدایی سریع و مطمئن. :contentReference[oaicite:17]{index=17} :contentReference[oaicite:18]{index=18}
• 4) فن ebm HyBlade (IP54) → نویز پایین و کارکرد پایدار در محیط‌های مرطوب/سرد. :contentReference[oaicite:19]{index=19}
• 5) انعطاف طراحی با فین 4.5/7/10 mm و بازه دمایی +12 … −50°C. :contentReference[oaicite:20]{index=20}

توضیح مهندسی و معیار انتخاب

ظرفیت مرجع: ابتدا بار برودتی اتاق (حسوس/نهان) را محاسبه کنید. اگر شرایط طراحی شما TR=-18°C و ΔT=7°C است، ظرفیت موردنیاز را مطابق کاتالوگ بر ضریب Fc تقسیم و در FR ضرب کنید و سپس با جدول ظرفیت رده 500 mm تطبیق دهید. :contentReference[oaicite:21]{index=21}
انتخاب فین: بالای صفر → 4.5 یا 7 mm؛ زیر صفر → 7 یا 10 mm برای کاهش یخ‌بستگی و حفظ دبی هوا. :contentReference[oaicite:22]{index=22}
کویل و افت فشار: لوله مسی 5/8" با آرایش مثلثی (Wide Staggered) و اکسپند مکانیکی در فین آلومینیومی یقه‌دار → افت فشار کمتر سمت هوا و برگشت روغن پایدار. :contentReference[oaicite:23]{index=23} :contentReference[oaicite:24]{index=24}
کنترل و ایمنی: توصیه به استفاده از کنترلر سیستم‌های برودتی، ترموستات مکانیکی / دیجیتالی، سوئیچ فشار و شیر اطمینان. خط مایع را با پوسته فیلتر و فیلتر درایر محافظت کنید؛ لرزش را با لرزه‌گیر و مدیریت روغن را با جداکننده روغن کنترل نمایید.

۱۰ ویژگی فنی برجسته

جدول مشخصات ACE150.6.4

مقایسه نمونه‌ای سری ACE (فن 500mm)
